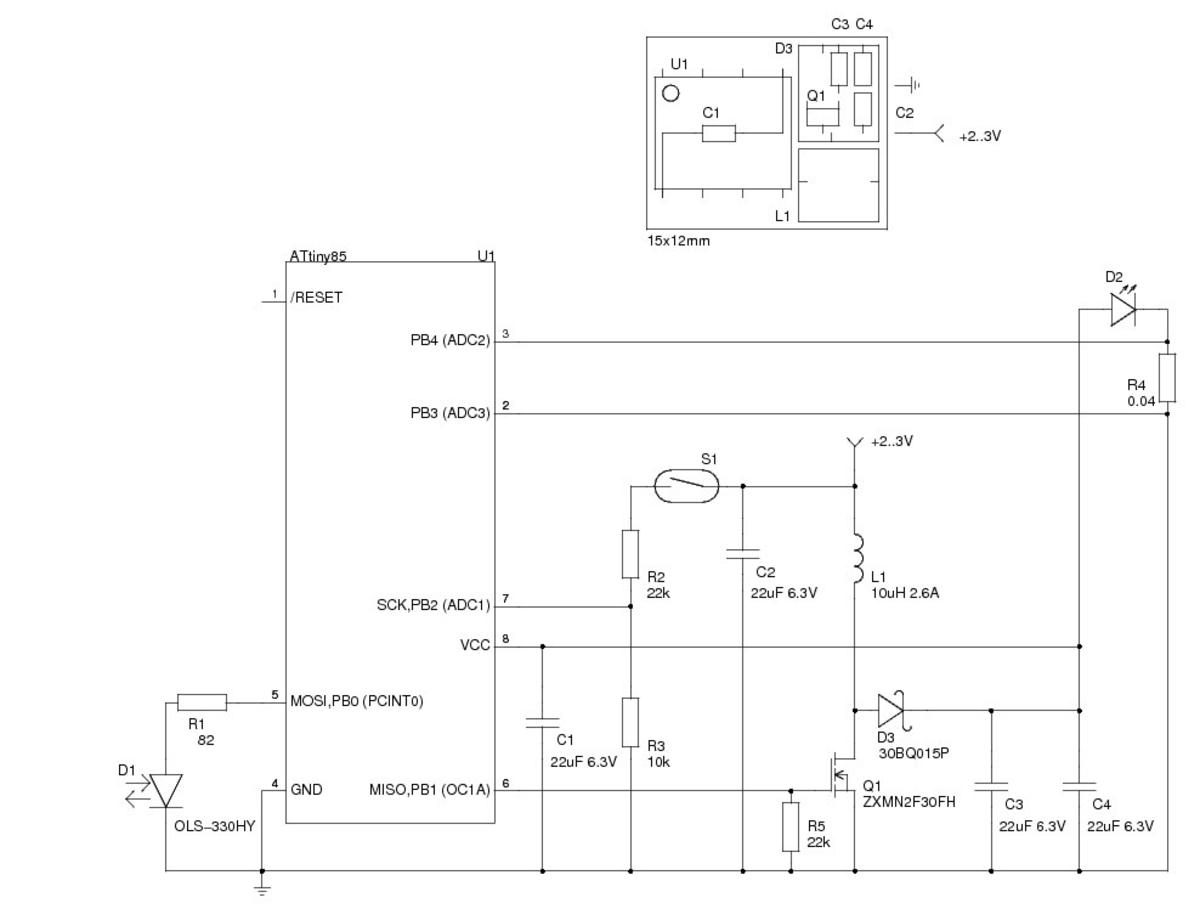

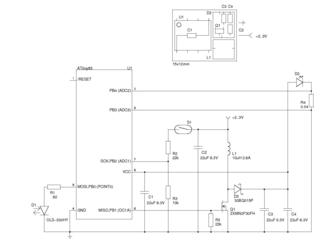

De lamp bevat een microcontroller gestuurde DC-DC boost converter. Deze moet 4V (1A) uit iets minder dan 2V (2A) kunnen maken voor het aansturen van een witte LED. De software regelt de LED stroom, bewaakt de temperatuur en voorkomt diepontlading van de accu's. De electronica is optisch herprogrammeerbaar via een kleine gele LED: onder bepaalde omstandigheden zijn LEDs namelijk ook bruikbaar als lichtsensor. De brandcurve (nu een uur op vol vermogen) is dus aan te passen indien het soort duiken dat nodig maakt. Broncode (source) staat hier, tarball is bdt-1.0.tar.bz2.
groot36k, 1000x757
groter46k, 1200x909
best50k, 988x748, 2010-07-02 18:26:15
groot/test-electronics.jpg

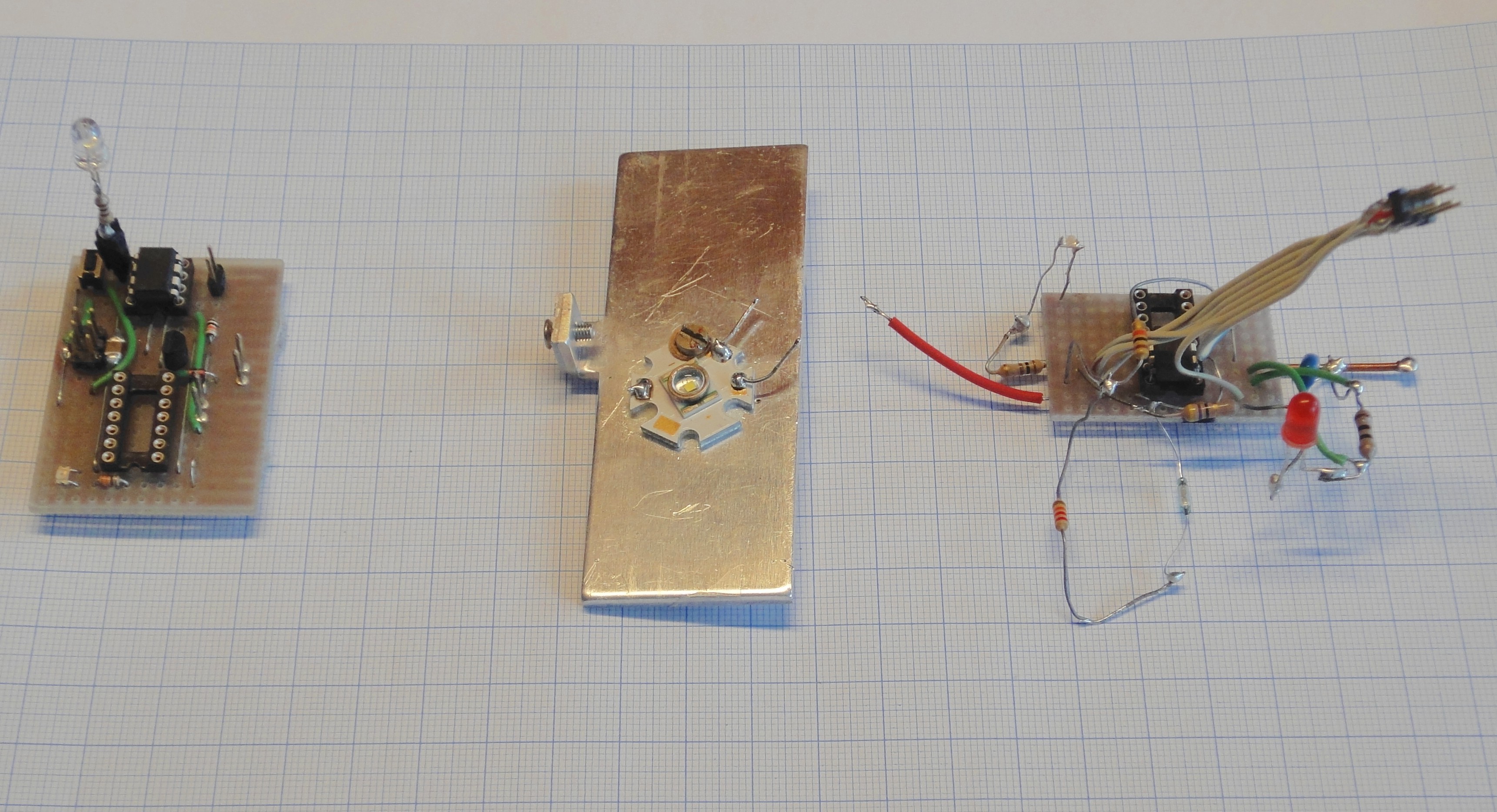

Hulpjes bij het ontwikkelen en testen. Links een optische zender voor herprogrammeren, in het midden een witte test LED en rechts experimentele electronica.
groot67k, 1000x543
groter97k, 1200x651
best1.2M, 3442x1868, 2010-07-16 10:01:00
groot/04280.jpg

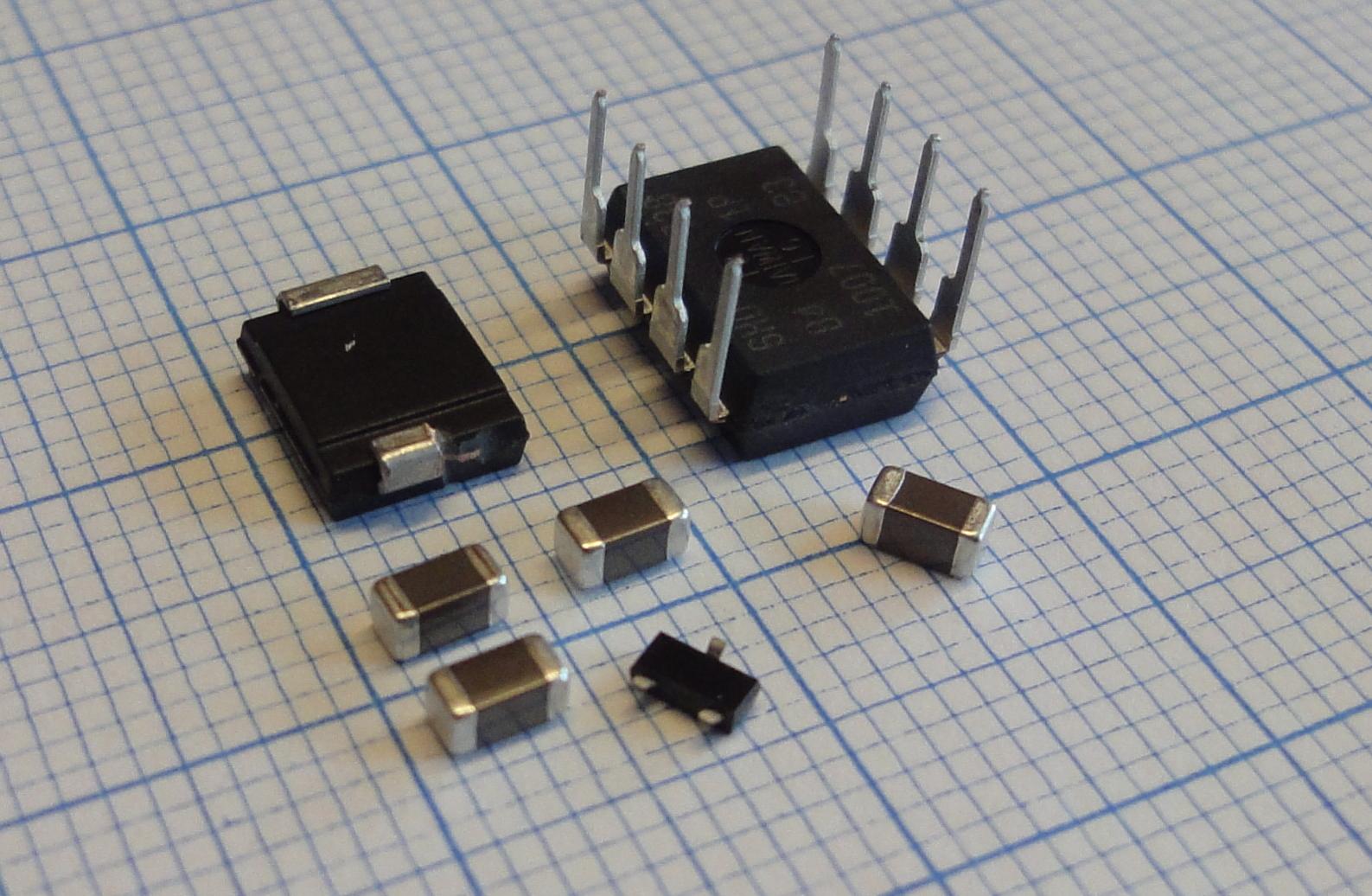

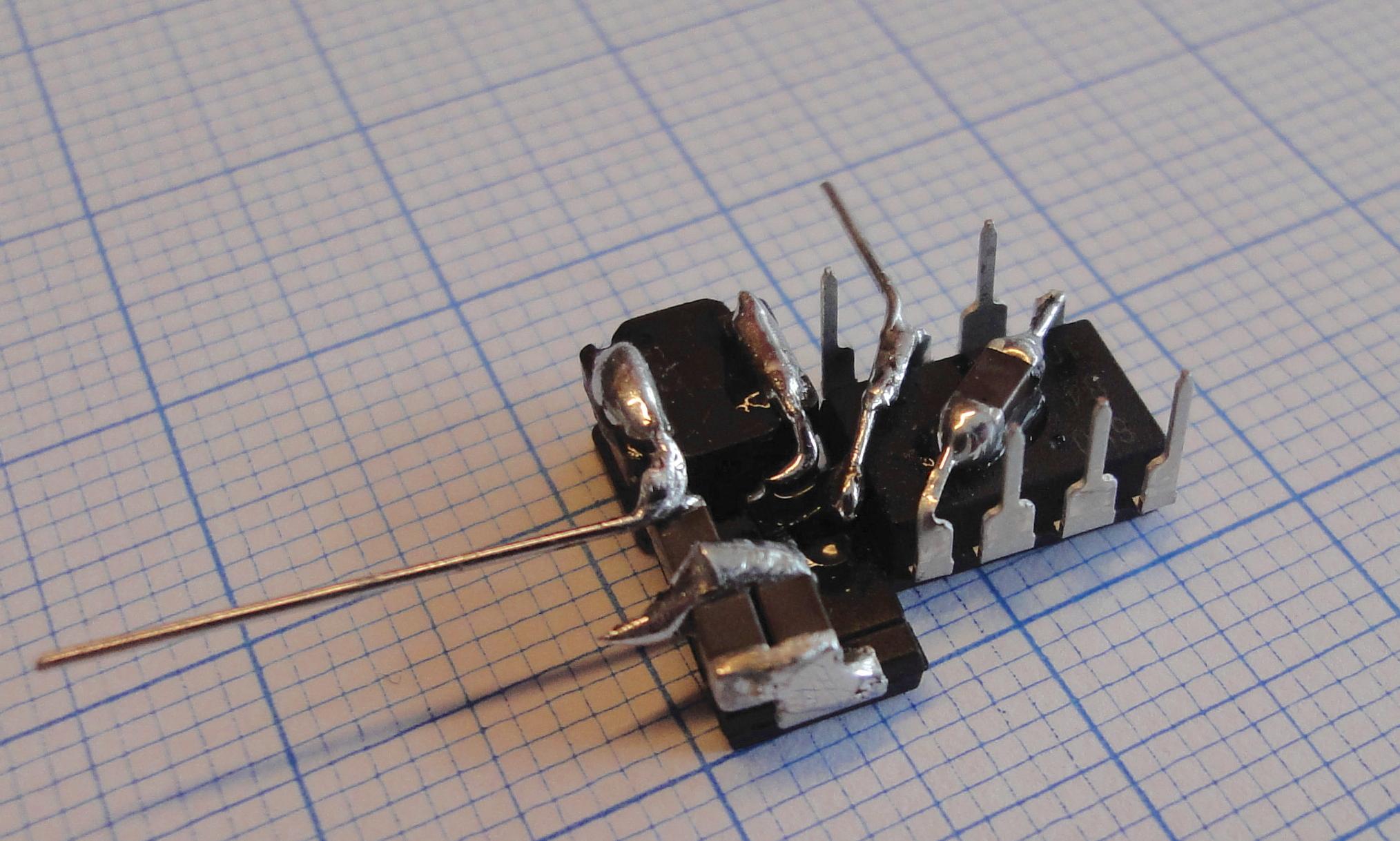

Die minuscule ZXMN2F30FH (enhanced mosfet) middenonder is verreweg het lastigste te solderen.
groot96k, 1000x653
groter127k, 1200x783
best211k, 1587x1036 DSC-WX1 4.2mm 1/125 f/2.4 160, 2010-07-16 10:29:00
groot/04300.jpg
groot82k, 1000x601
groter108k, 1200x721
best262k, 2028x1218 DSC-WX1 4.2mm 1/200 f/2.4 160, 2010-07-16 10:31:00
groot/opbouw-versie-2.jpg

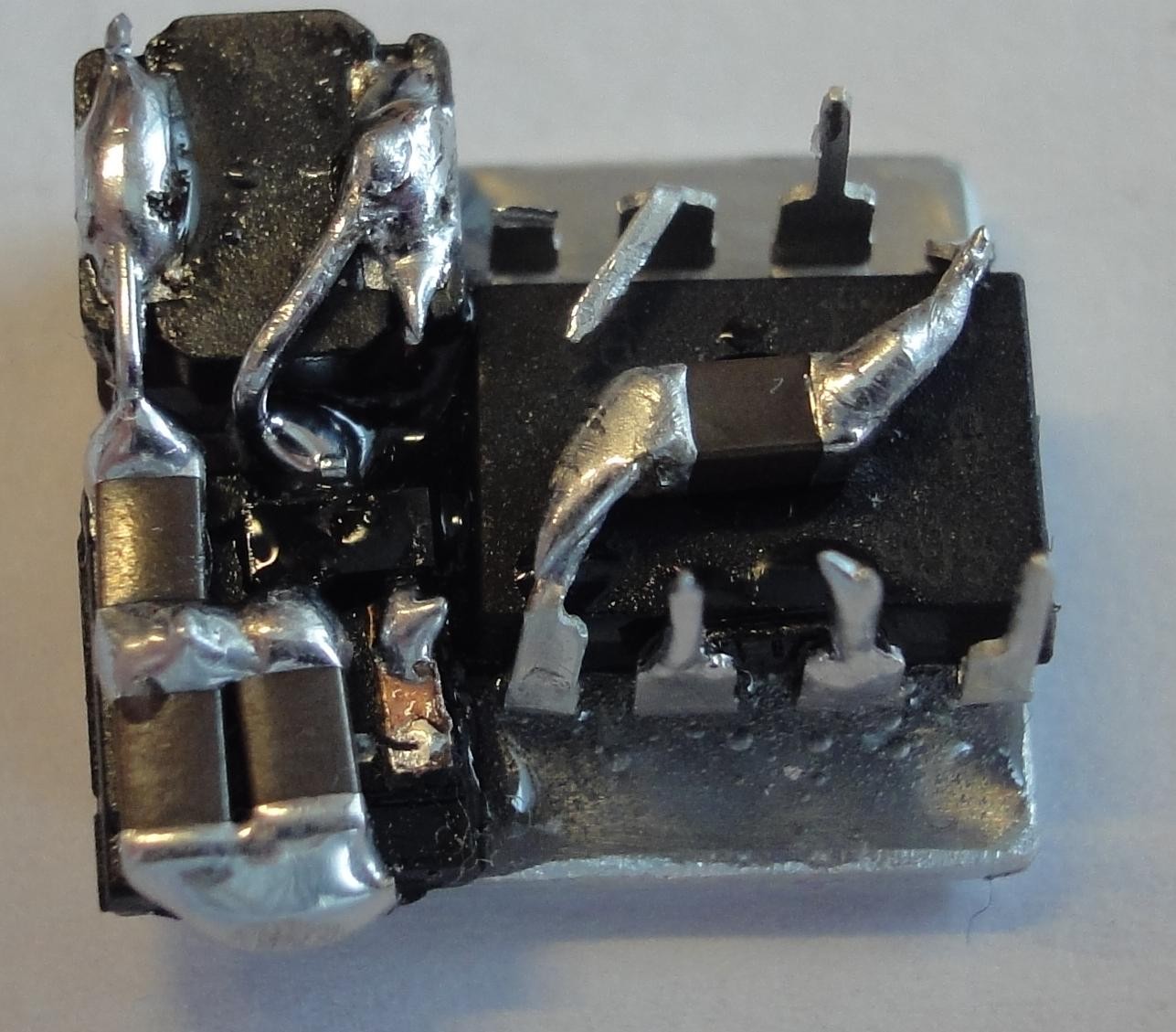

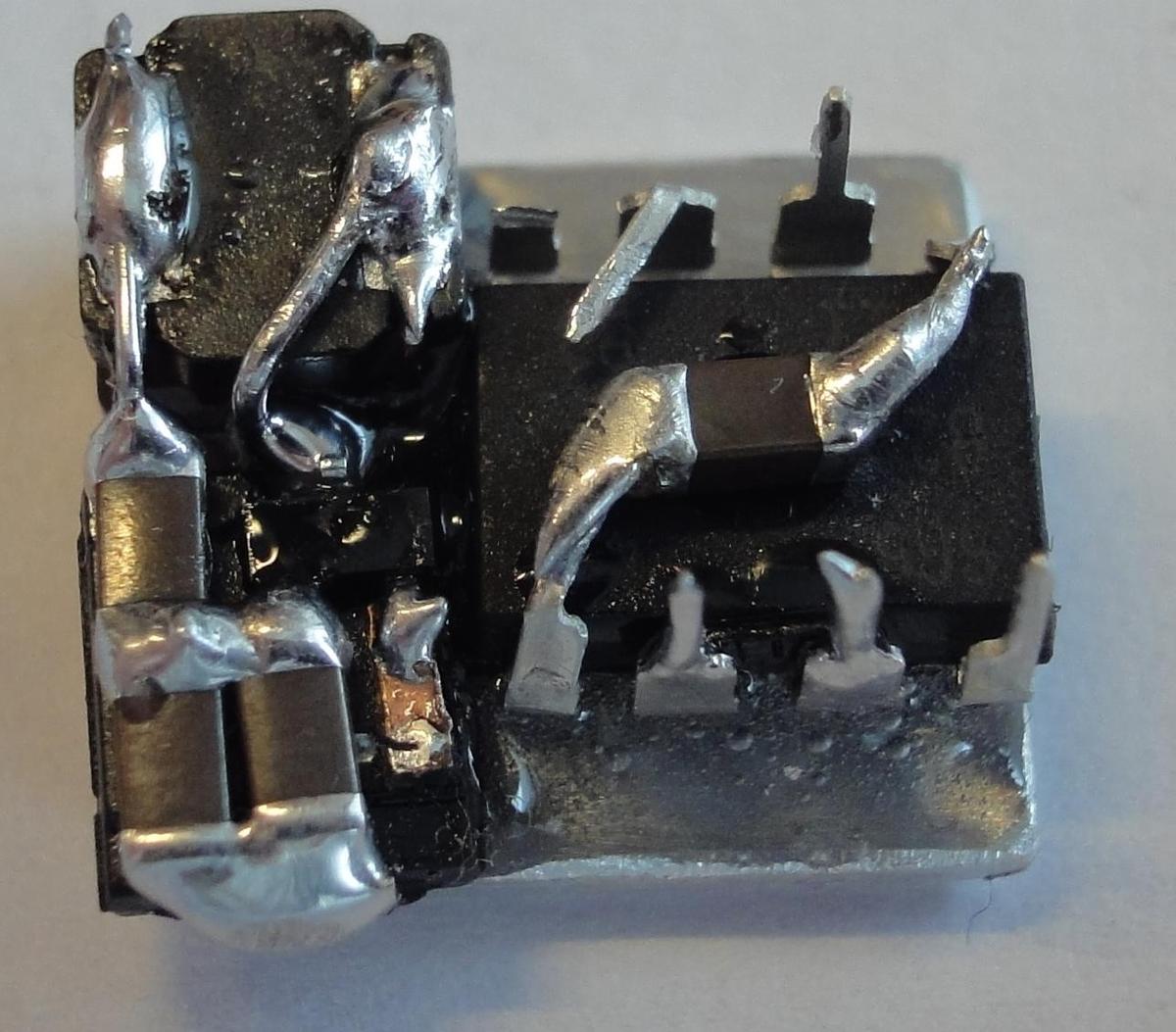

Detailfoto van een tweede versie die ik veel later heb gemaakt. De ZXMN2F30FH ligt ondersteboven omdat dat beter uitkomt. De gate is deze keer van een stukje koperfolie voorzien om verbinding met ATtiny85 later te vereenvoudigen. Een USB microscoop ter controle kwam goed van pas.
groot101k, 1000x877
groter134k, 1200x1053
best194k, 1287x1129 DSC-WX1 6.8mm 1/60 f/3.2 160, 2010-07-16 10:32:00
groot/04320.jpg

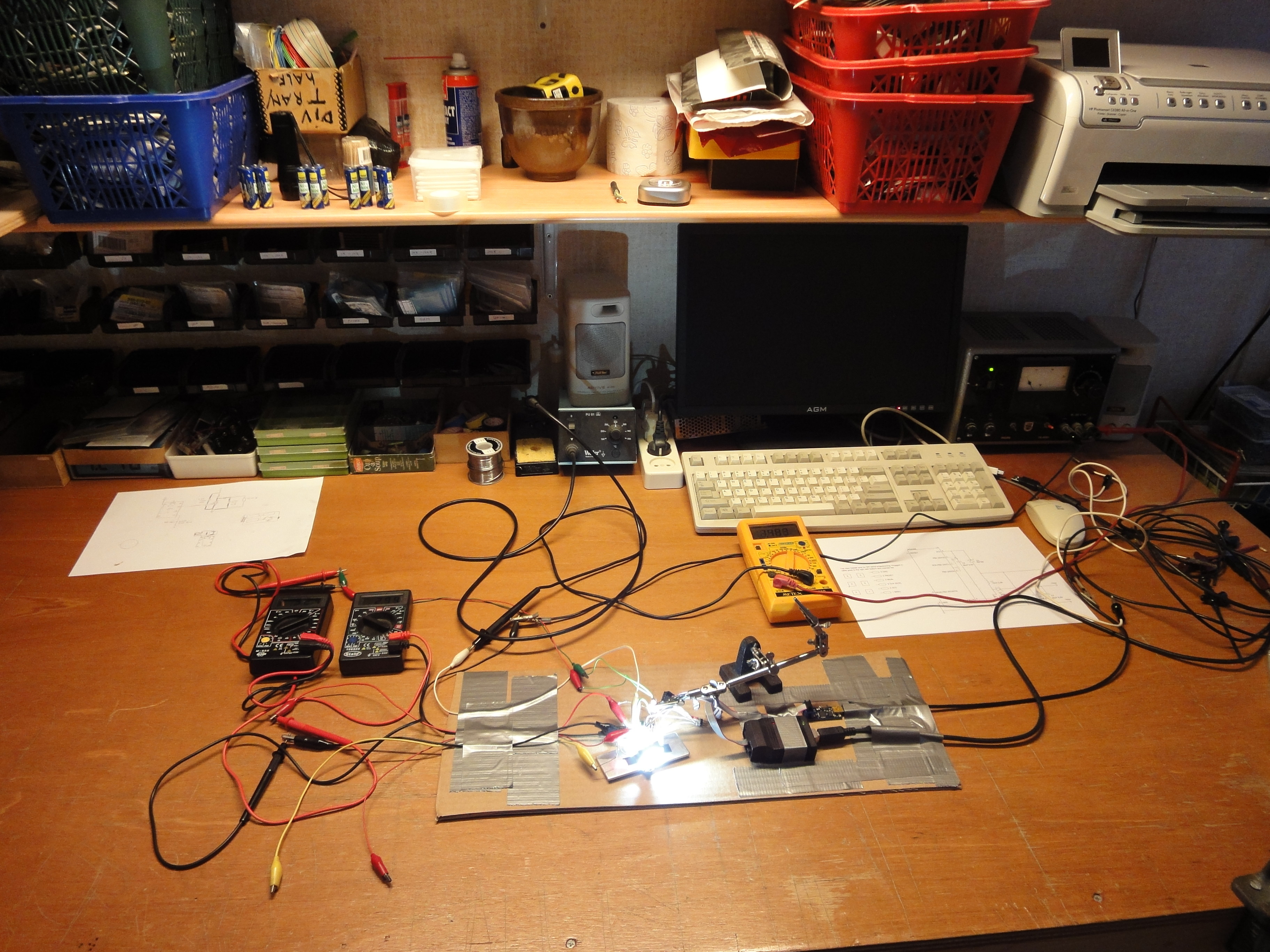

De eerste test was spannend: doet ie het of zegt de mosfet BOEM!
groot126k, 1000x750
groter171k, 1200x900
best1.9M, 3648x2736 DSC-WX1 4.2mm 1/30 f/2.4 250, 2010-07-16 10:33:00
groot/04410.jpg
groot94k, 1000x750
groter126k, 1200x900
best1.6M, 3648x2736 DSC-WX1 4.2mm 1/160 f/2.4 160 (flash), 2010-07-16 10:42:00
groot/04450.jpg

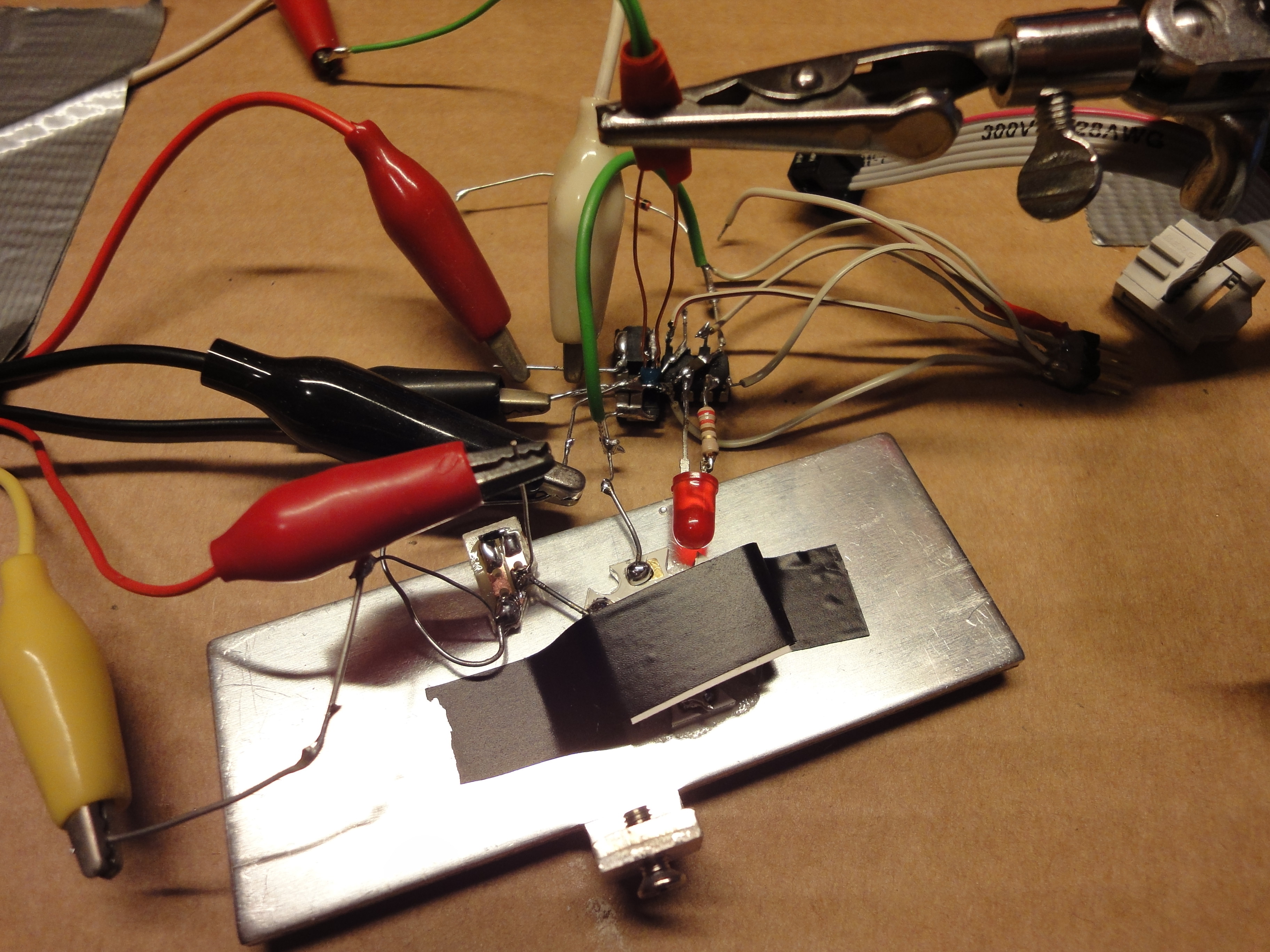

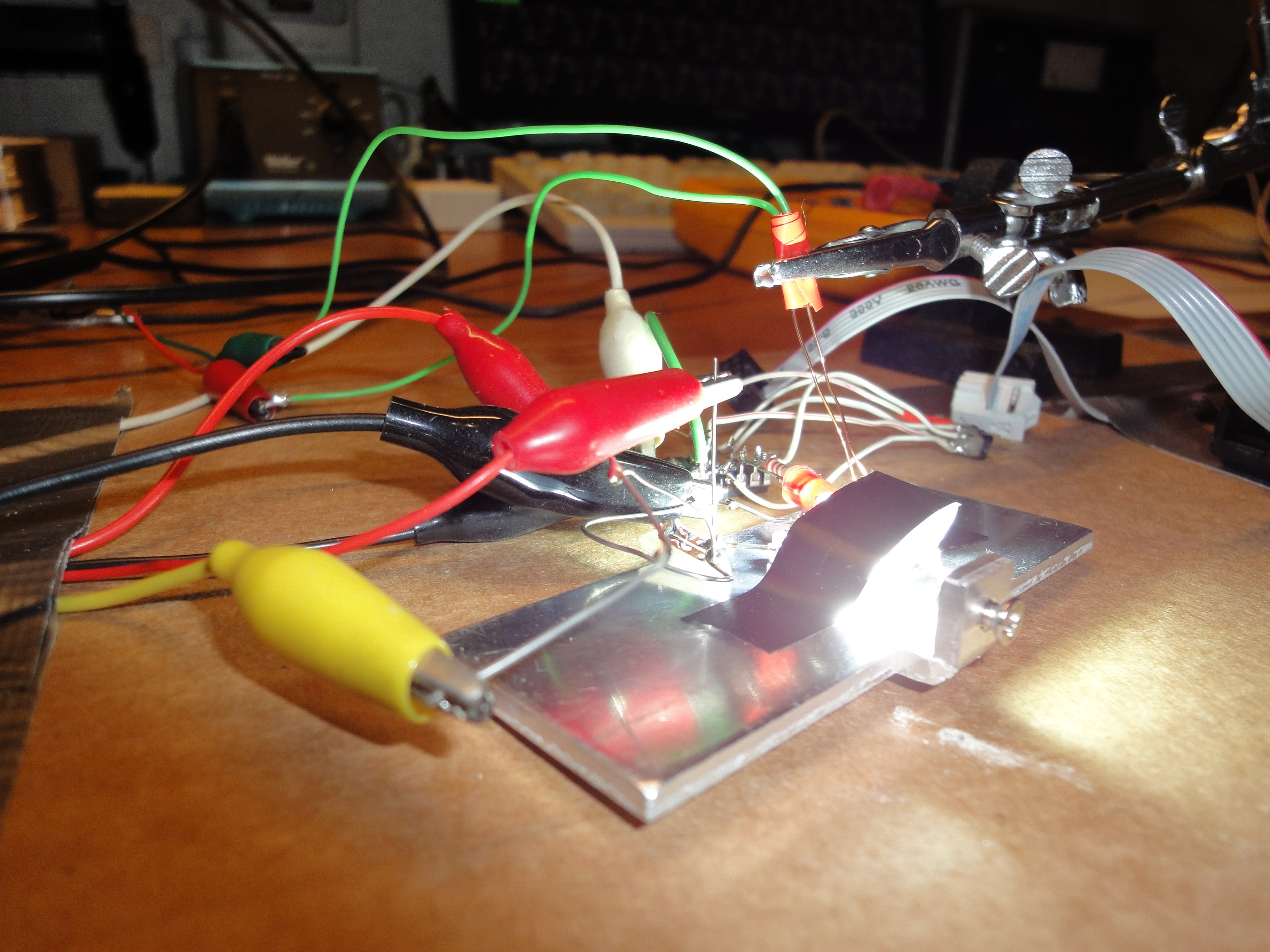

Ook getest met temperatuursensor bovenop de ZXMN2F30FH: Software en berekeningen blijken goed. De schakelende mosfet wordt bij vol vermogen nauwelijks warm.
groot107k, 1000x750
groter145k, 1200x900
best1.8M, 3648x2736 DSC-WX1 4.2mm 1/50 f/2.4 160, 2010-07-16 10:46:00
groot/00010.jpg

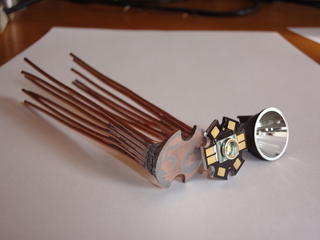

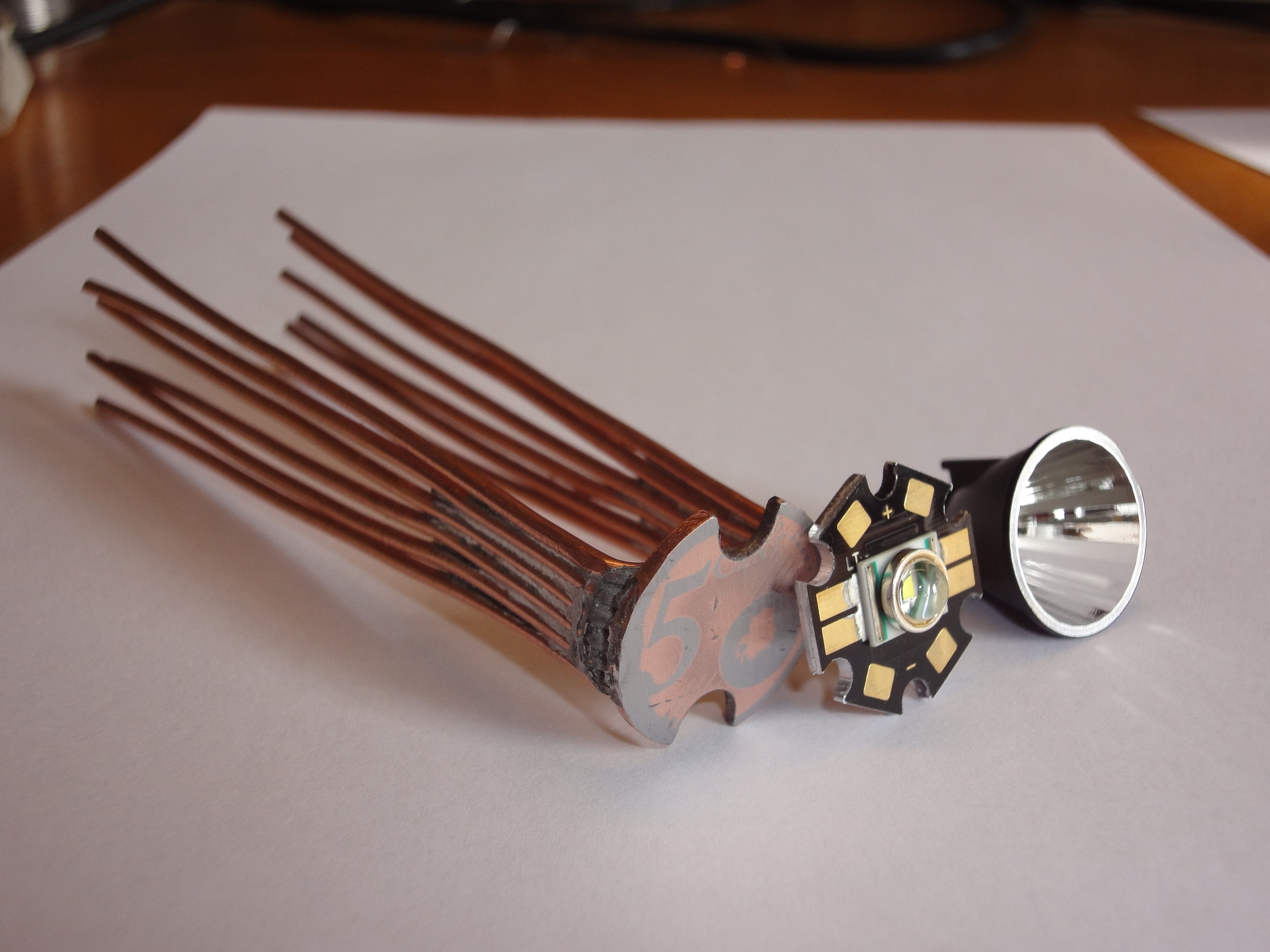

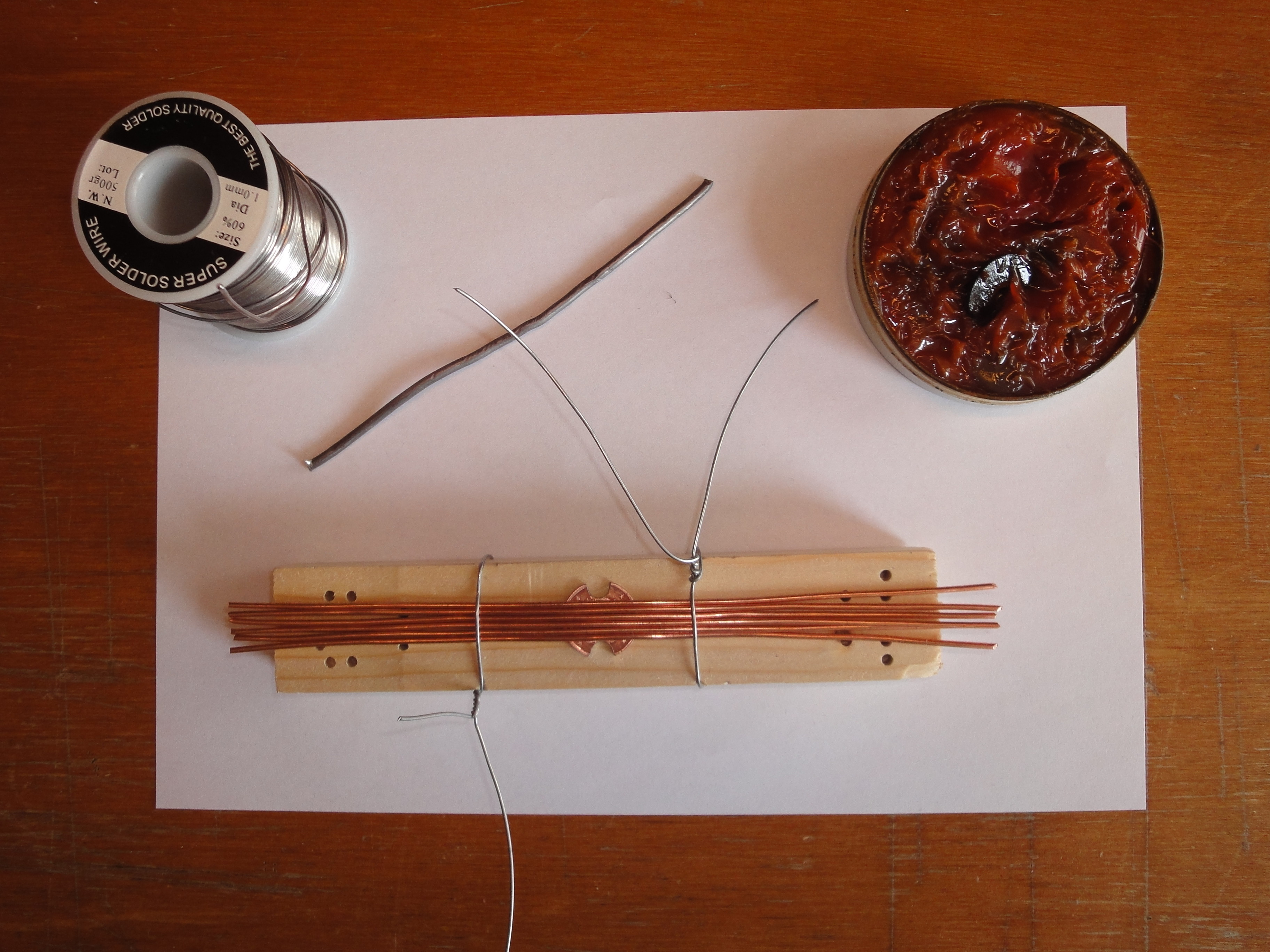

Hier worden koperdraden op een voorbewerkte 5 eurocent munt gesoldeerd. Deze dienen voor de afvoer van LED warmte.
groot79k, 1000x750
groter109k, 1200x900
best1.6M, 3648x2736 DSC-WX1 4.2mm 1/320 f/2.4 160 (flash), 2010-08-14 16:42:33
groot/00140.jpg
groot53k, 1000x750
groter71k, 1200x900
best1.3M, 3648x2736 DSC-WX1 6.8mm 1/200 f/3.2 160 (flash), 2010-08-14 17:31:02
groot/00160.jpg

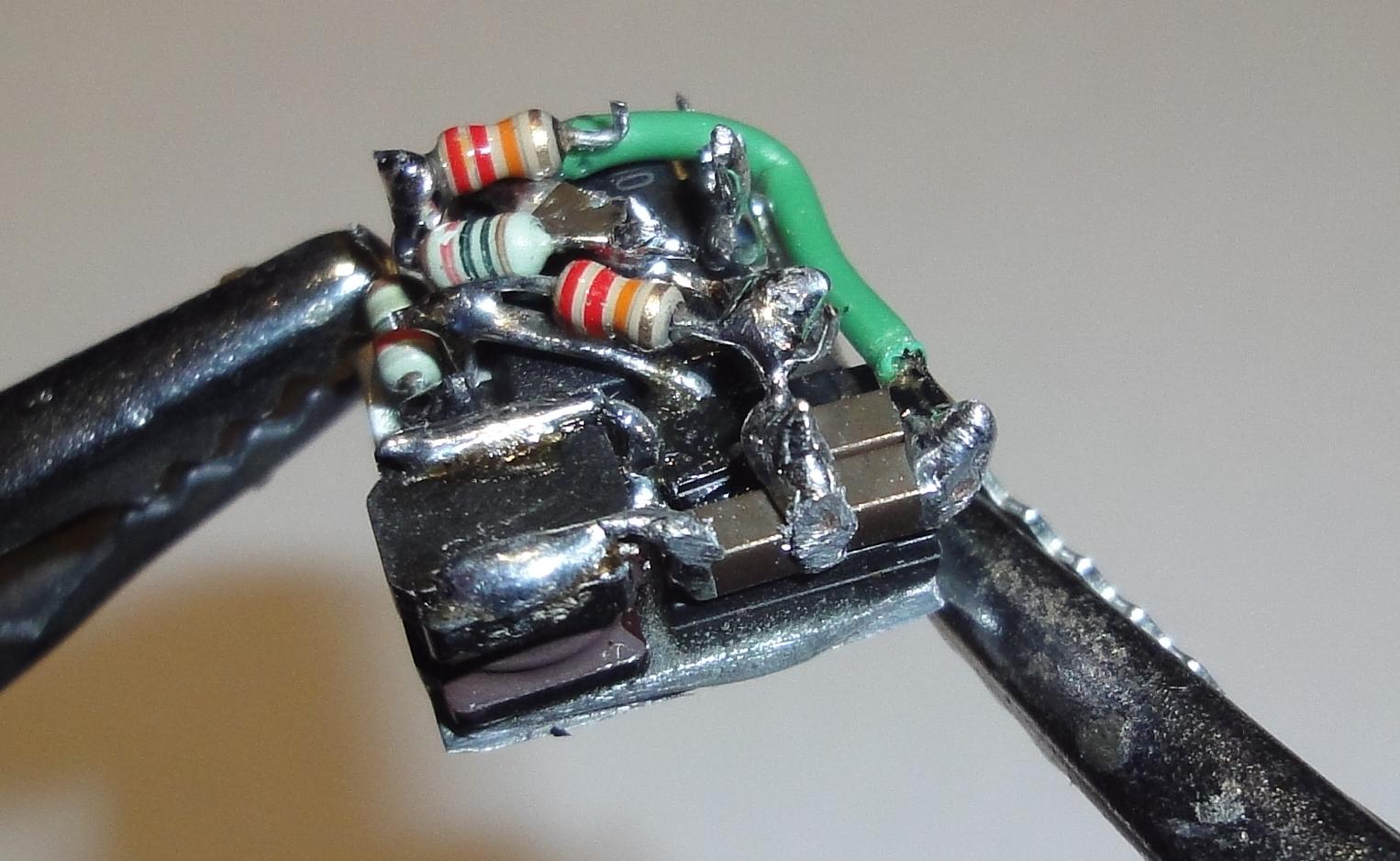

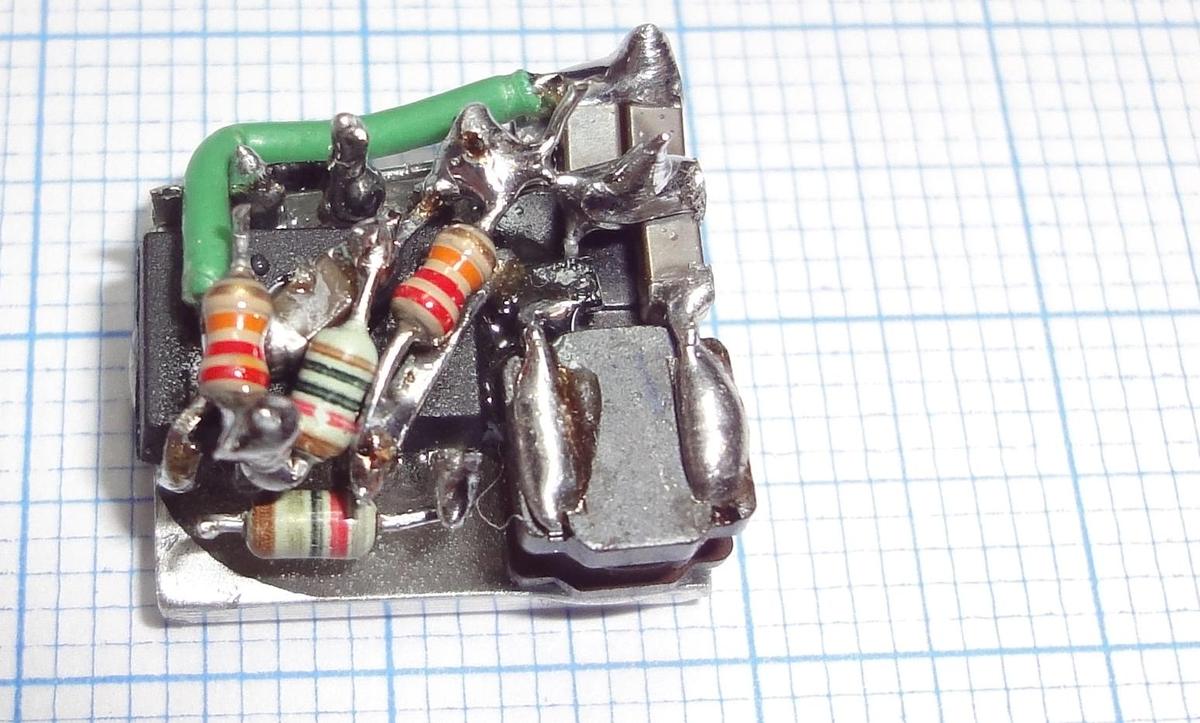

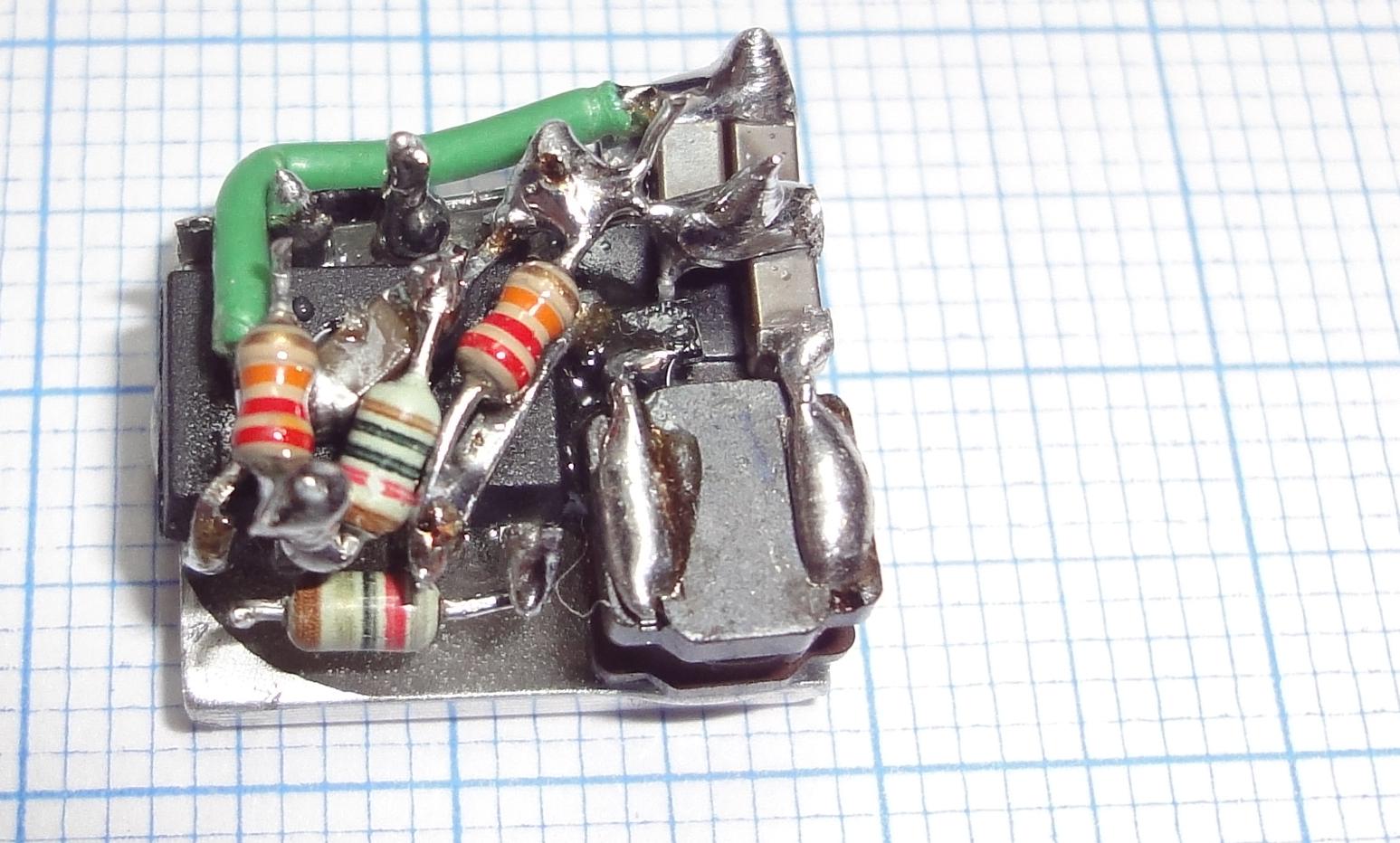

De electronica. Alle onderdelen zijn drukvast en worden ingegoten.
groot90k, 1000x602
groter119k, 1200x723
best188k, 1547x932 DSC-WX1 4.2mm 1/160 f/2.4 160 (flash), 2010-08-16 21:56:29
groot/00470.jpg
groot72k, 1000x615
groter100k, 1200x738
best163k, 1526x938 DSC-WX1 4.2mm 1/160 f/2.4 160 (flash), 2010-08-16 22:13:58
groot/00530.jpg

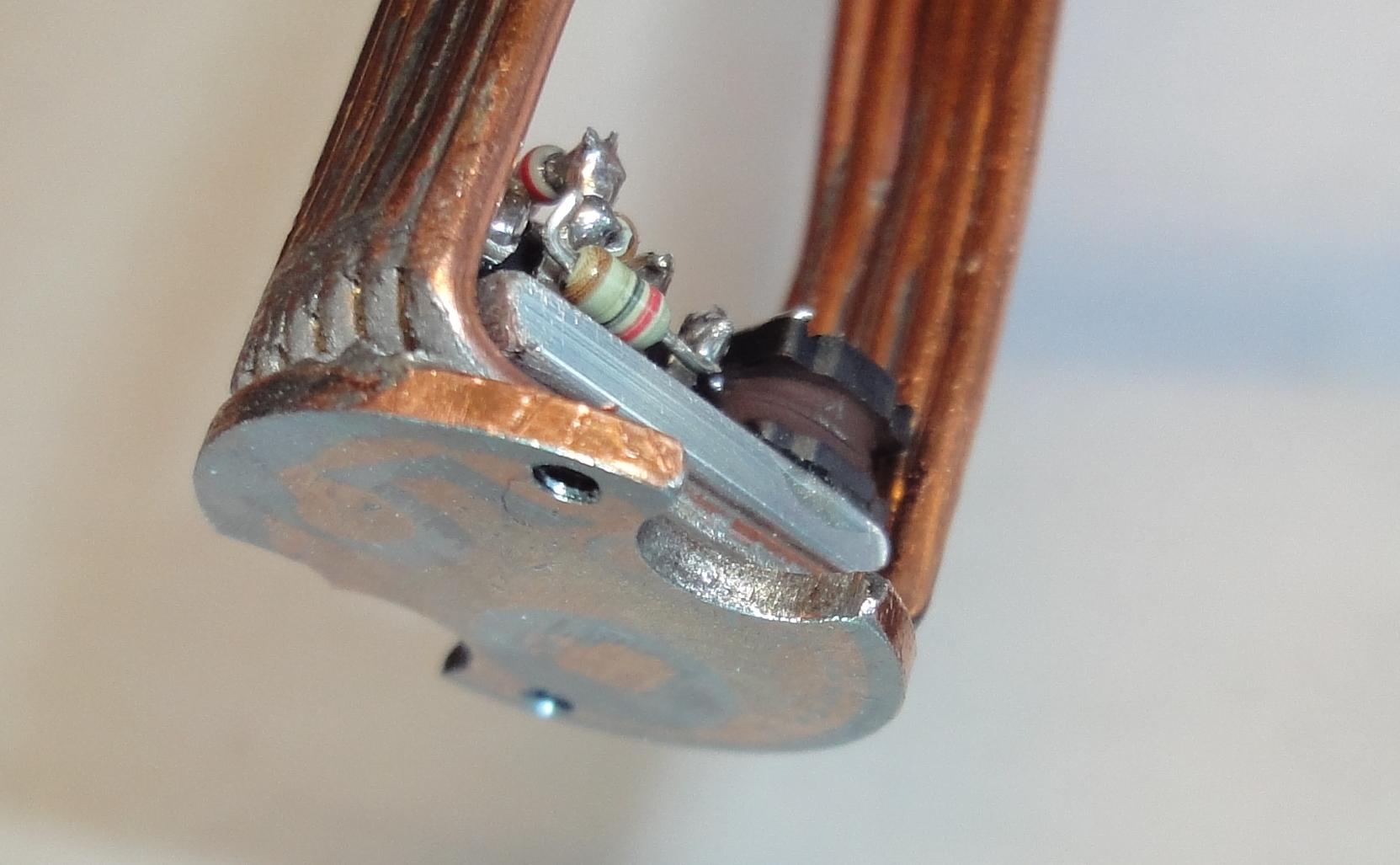

Er is schroefdraad getapt voor twee boutjes van 2 mm diameter voor het bevestigen van de LED.
groot47k, 1000x618
groter64k, 1200x741
best133k, 1663x1027 DSC-WX1 4.2mm 1/100 f/2.4 160 (flash), 2010-08-20 13:47:48
groot/00710.jpg

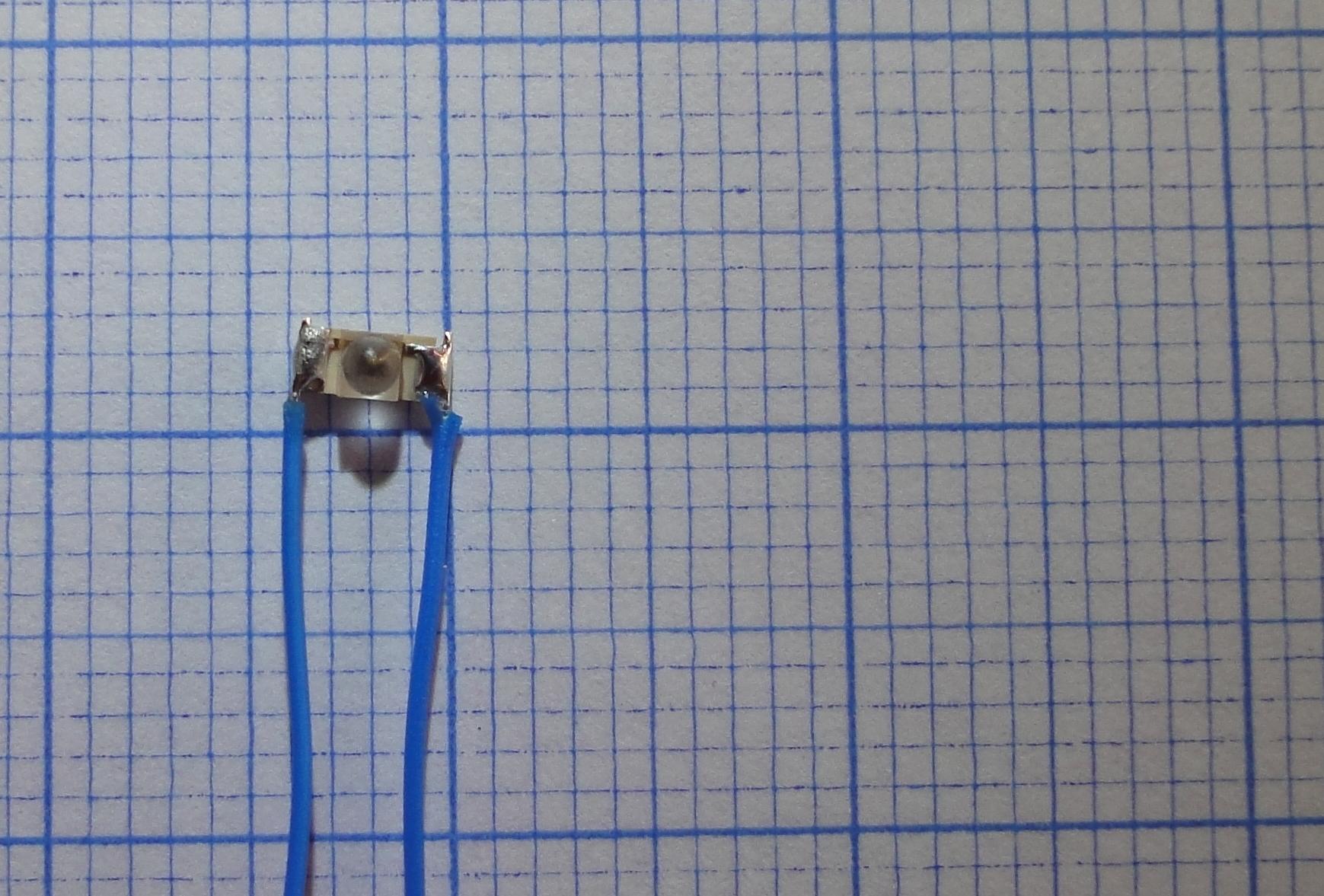

De gele LED voor het uitlezen van meetgegevens en voor herprogrammeren.
groot99k, 1000x677
groter135k, 1200x812
best265k, 1739x1177 DSC-WX1 4.2mm 1/500 f/2.4 160, 2010-08-20 18:49:16
groot/00780.jpg

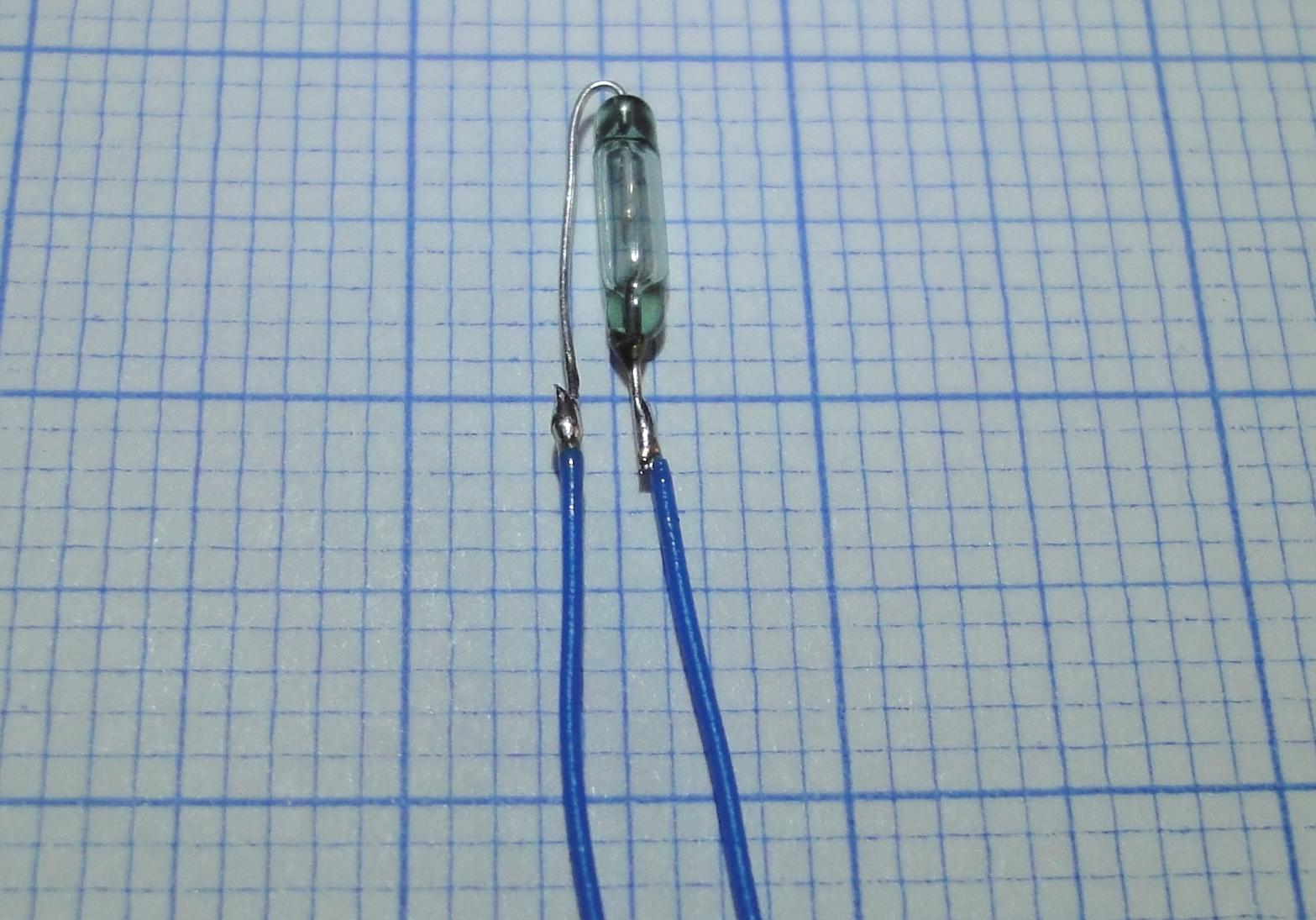

Een magnetische schakelaar (reed switch) om de lamp te kunnen bedienen.
groot85k, 1000x699
groter114k, 1200x839
best191k, 1567x1095 DSC-WX1 4.2mm 1/80 f/7.1 160, 2010-08-20 19:44:14
groot/00820.jpg

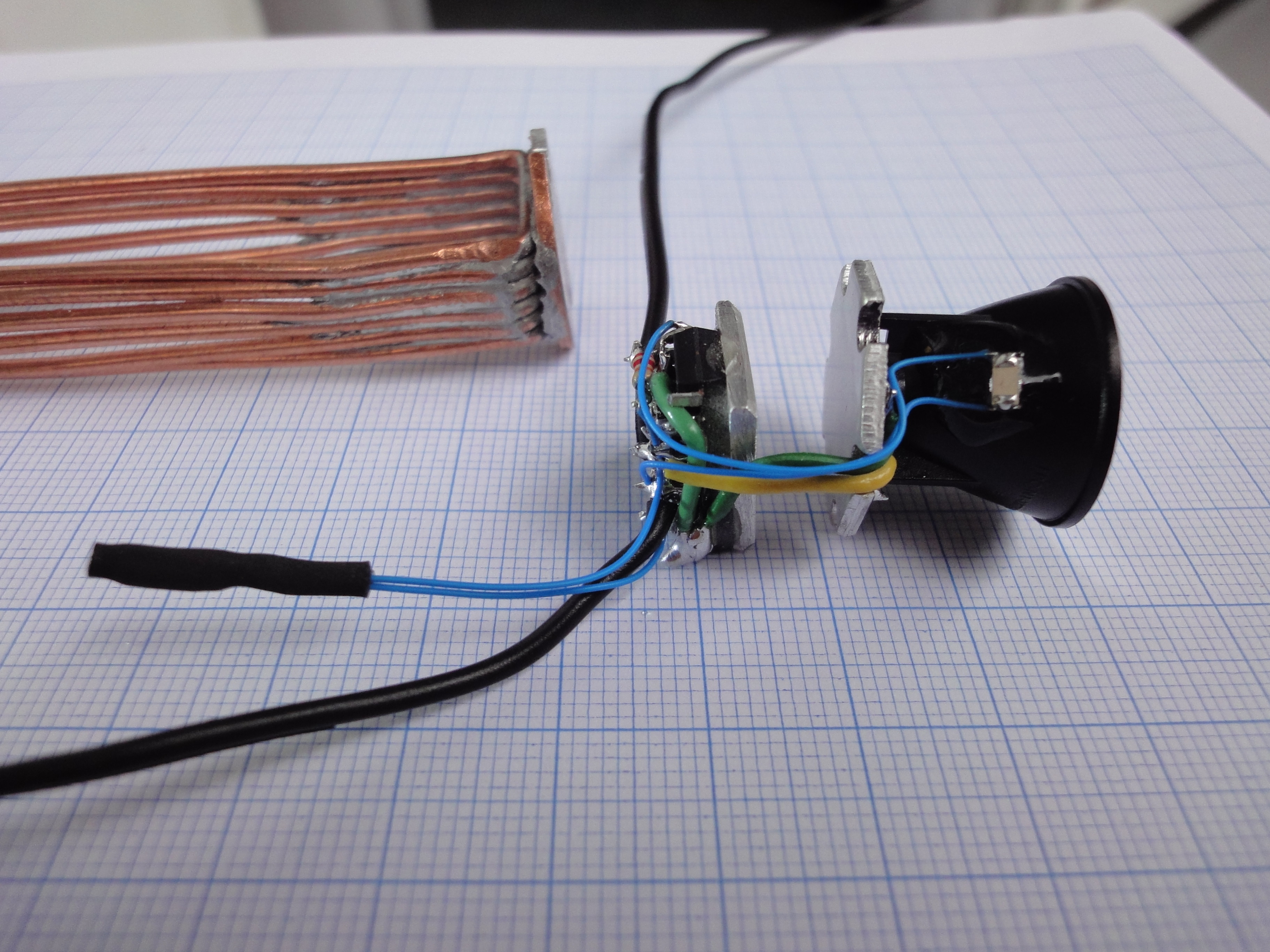

groot102k, 1000x750
groter139k, 1200x900
best1.7M, 3648x2736 DSC-WX1 4.2mm 1/200 f/7.1 160, 2010-08-21 15:15:28

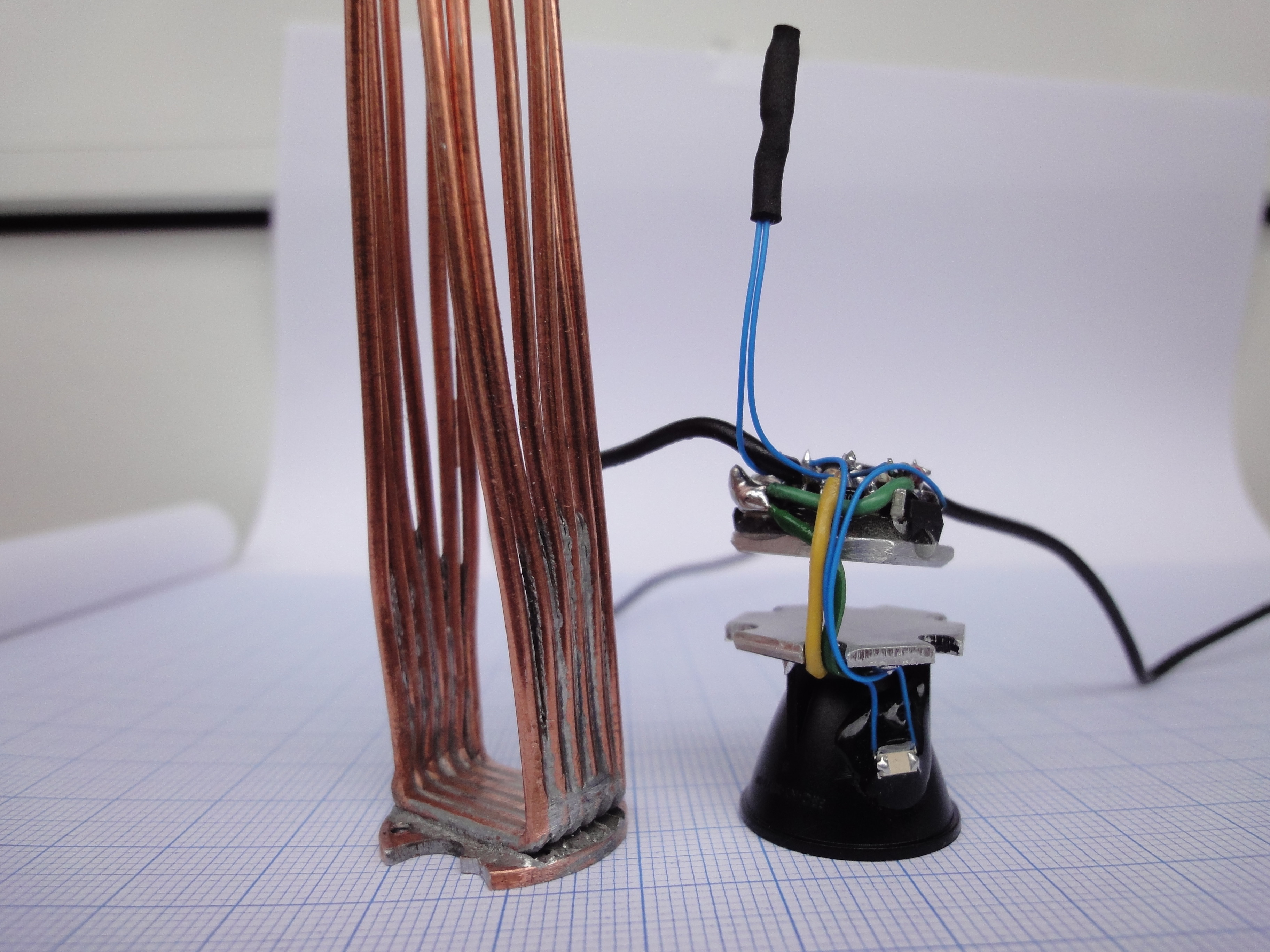

groot/01020.jpg
groot74k, 1000x750
groter101k, 1200x900
best1.5M, 3648x2736 DSC-WX1 4.2mm 1/400 f/7.1 160, 2010-08-21 15:26:32
groot/01210.jpg

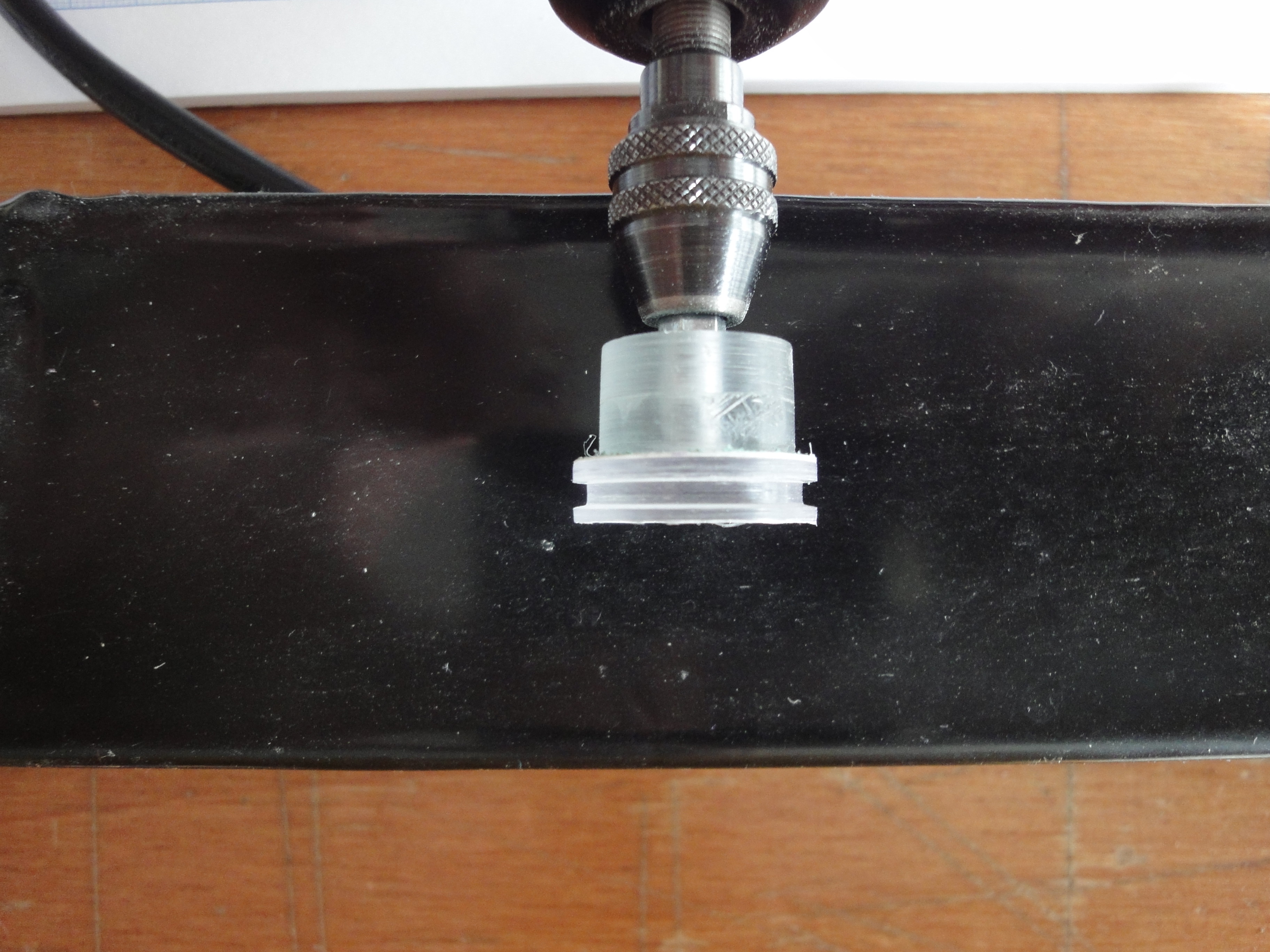

Het polycarbonaat (Lexan) front voor de lamp is net af.
groot74k, 1000x750
groter102k, 1200x900
best1.6M, 3648x2736 DSC-WX1 4.2mm 1/20 f/2.4 400, 2010-08-22 14:45:49
groot/01220.jpg

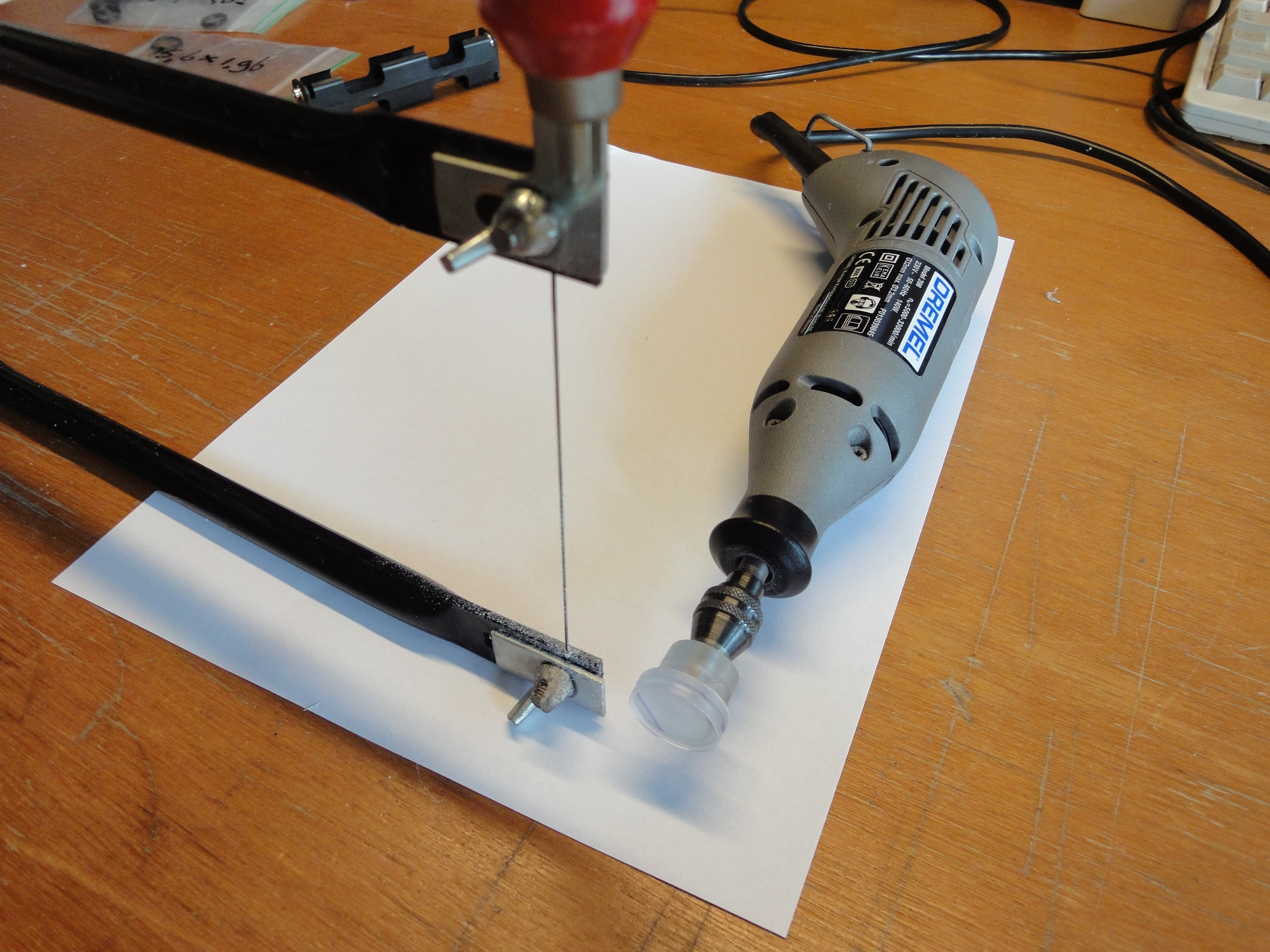

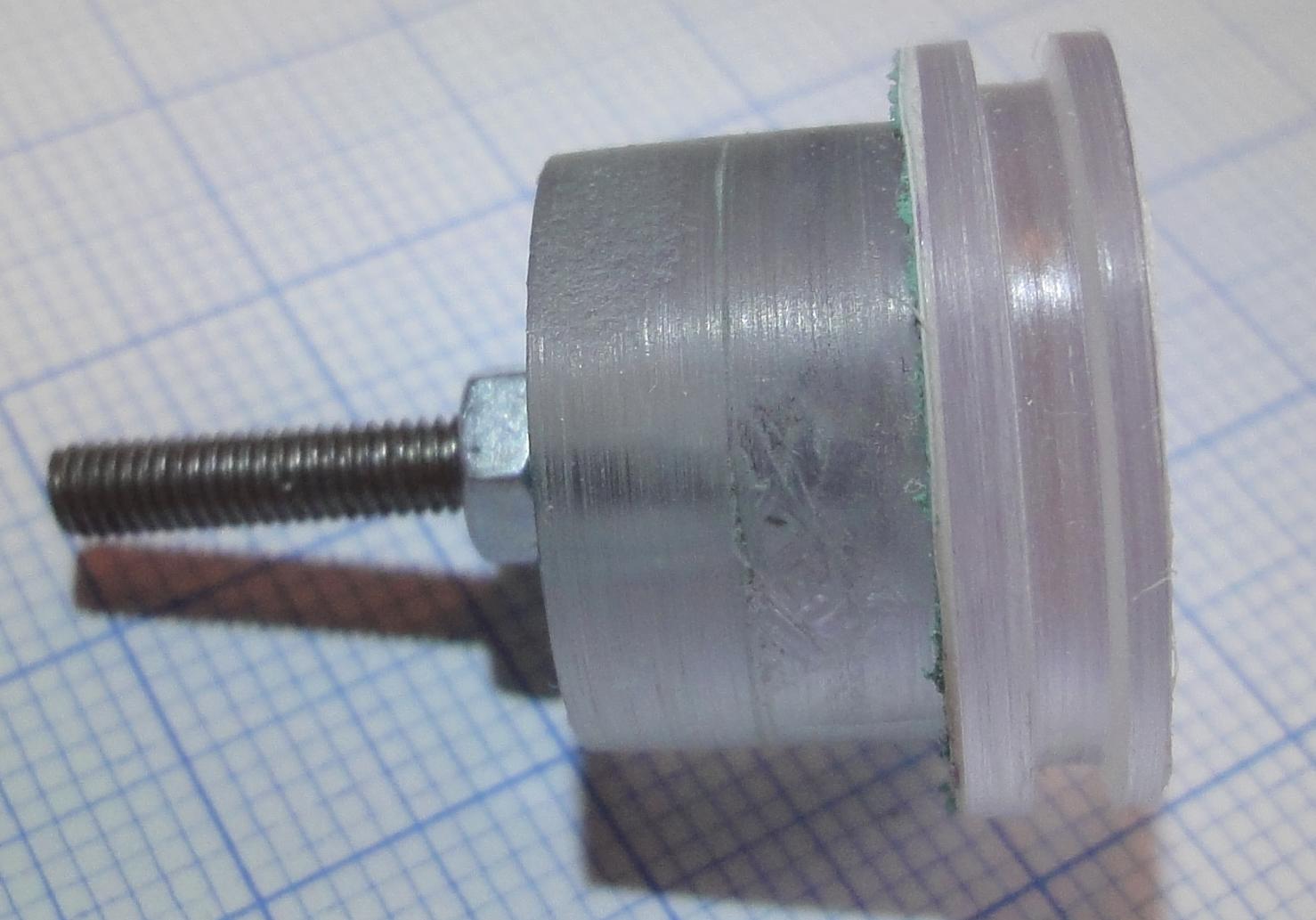

De uitsparing voor de O-ring is m.b.v. een figuurzaag als vaste frees gemaakt.
groot96k, 1000x750
groter132k, 1200x900
best1.8M, 3648x2736 DSC-WX1 4.2mm 1/80 f/2.4 160, 2010-08-22 14:49:58
groot/01250.jpg
groot58k, 1000x699
groter79k, 1200x839
best130k, 1478x1033 DSC-WX1 4.2mm 1/400 f/2.4 160, 2010-08-22 14:53:22
groot/01260.jpg
groot97k, 1000x757
groter129k, 1200x908
best321k, 2045x1548 DSC-WX1 4.2mm 1/400 f/2.4 160, 2010-08-22 14:54:36
groot/01300.jpg

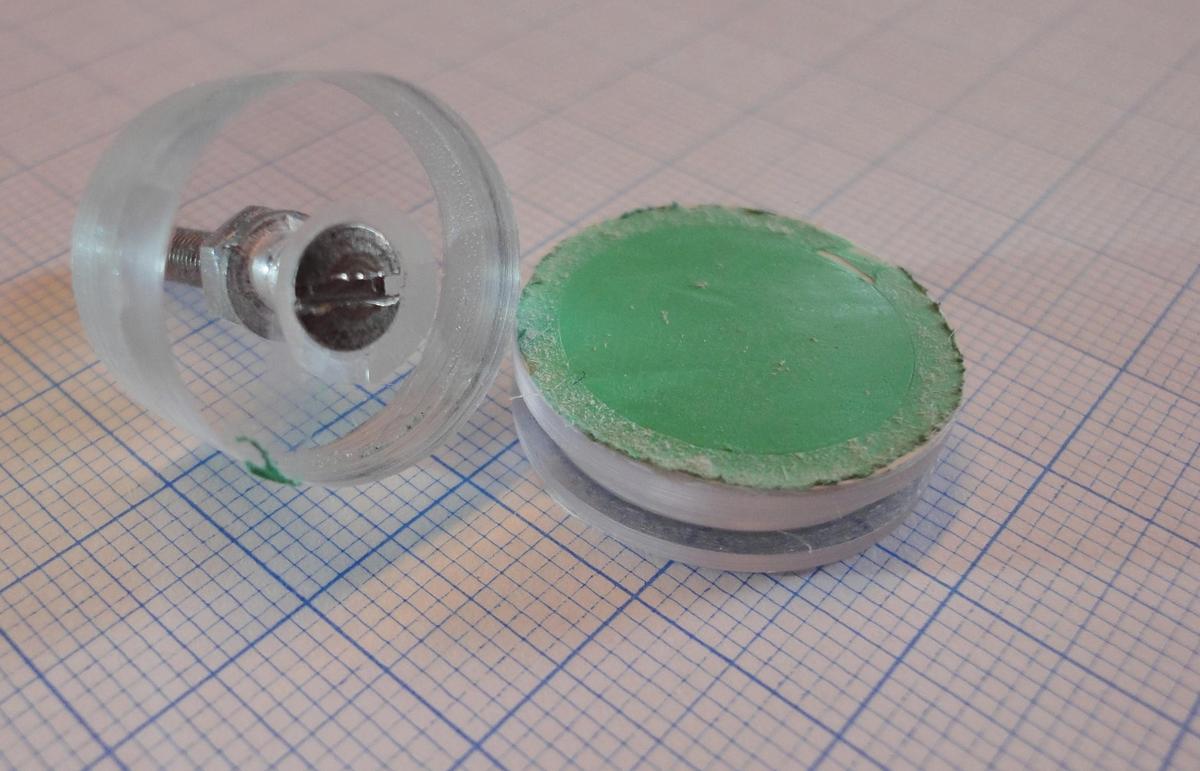

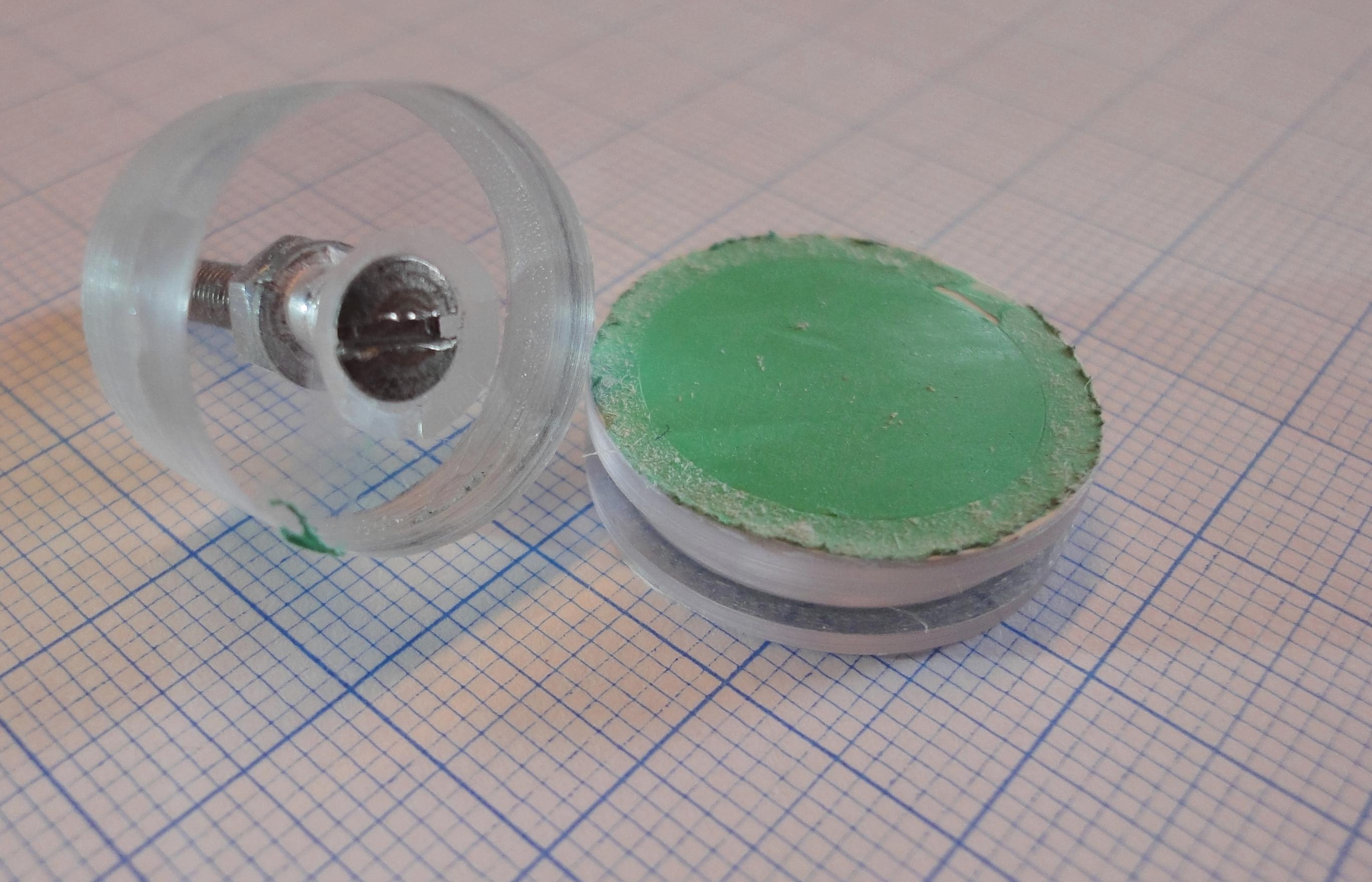

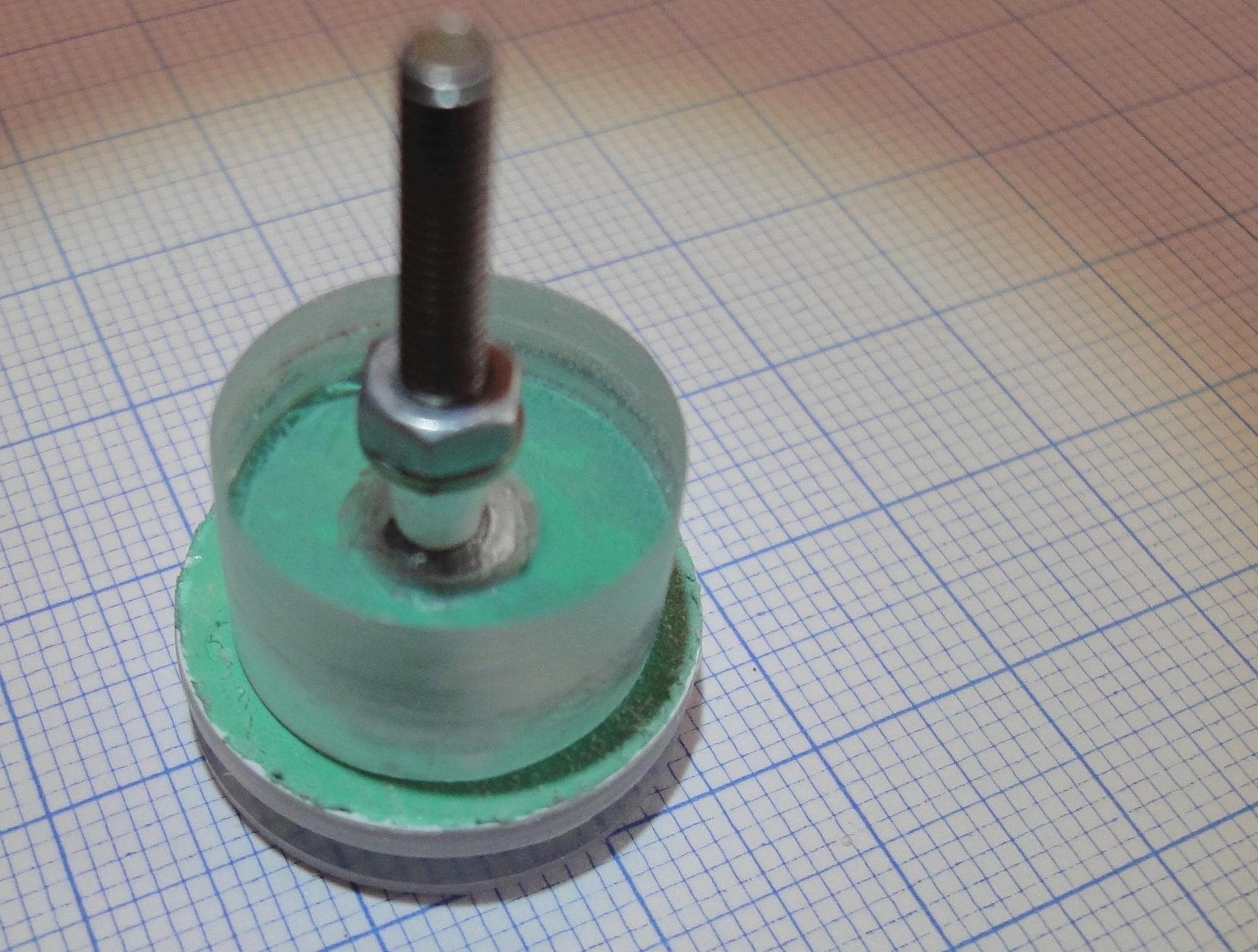

Het front was tijdelijk met dubbelzijdig plakband via een hulpstukje op een Dremel bevestigd.
groot73k, 1000x643
groter98k, 1200x771
best411k, 2737x1759 DSC-WX1 4.2mm 1/250 f/2.4 160, 2010-08-22 14:56:41
groot/01450.jpg

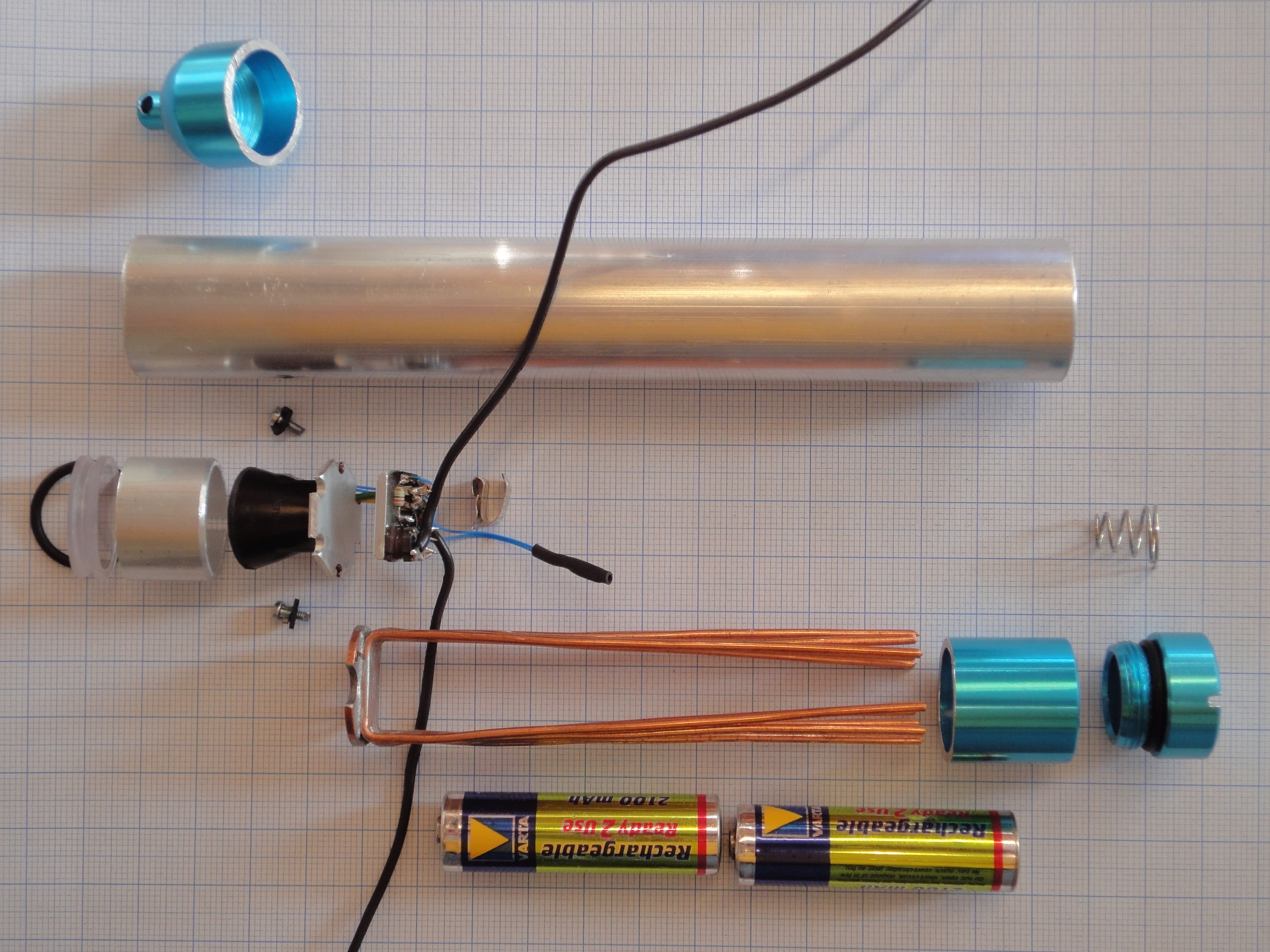

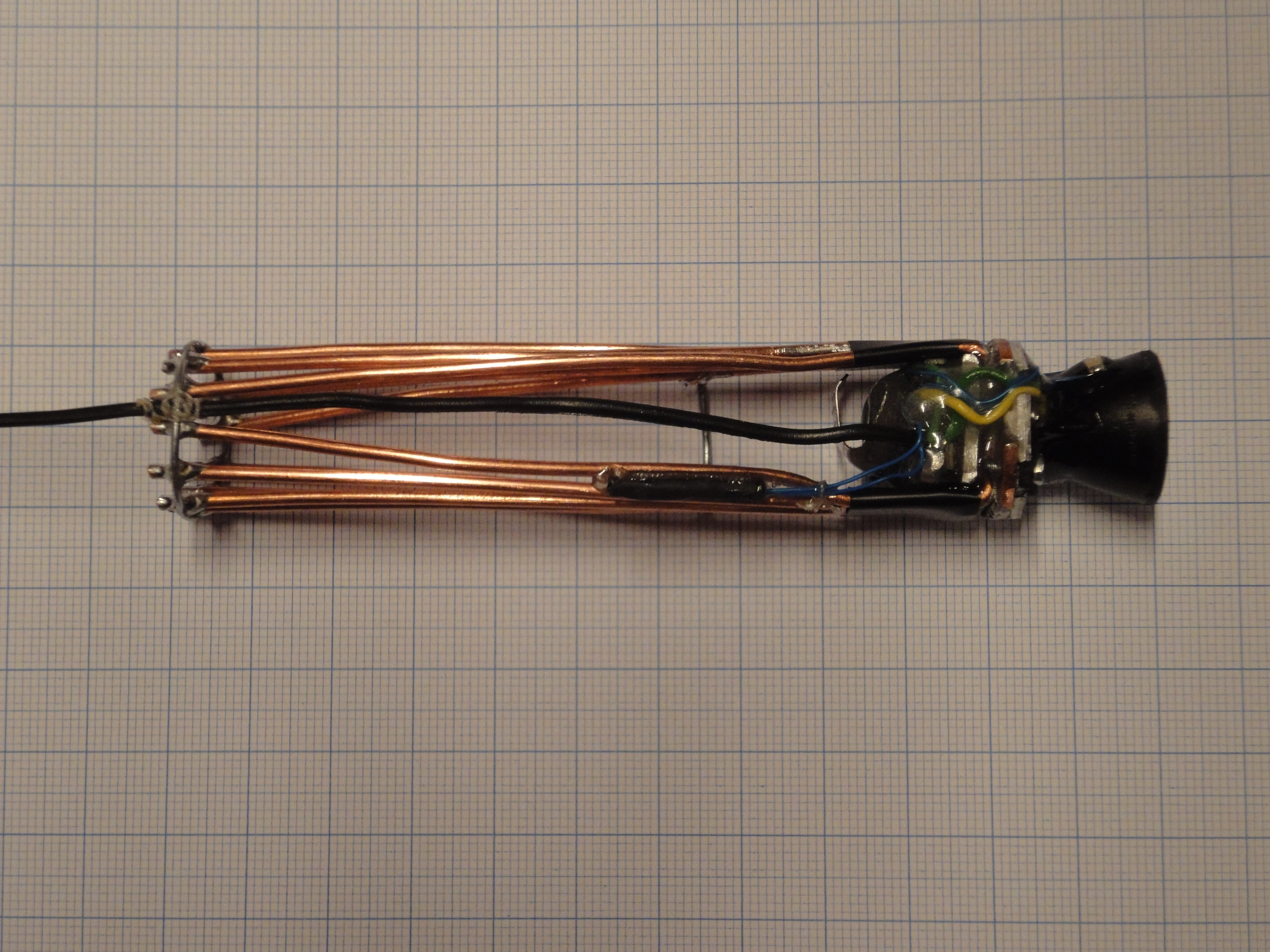

De onderdelen. Een doorgezaagd O-ring minitankje wordt achter in de aluminium buis gelijmd zodat de NiMH AA cellen kunnen worden gewisseld. De gebruikte accucellen zijn "Low Self Discharge" NiMH: deze hebben een geringe zelfontlading (20% per jaar) en kunnen het gewenste vermogen leveren doordat ze een lage interne weerstand hebben.
groot104k, 1000x750
groter150k, 1200x900
best2.0M, 3648x2736 DSC-WX1 9.5mm 1/100 f/3.5 160, 2010-08-22 18:29:59
groot/01570.jpg

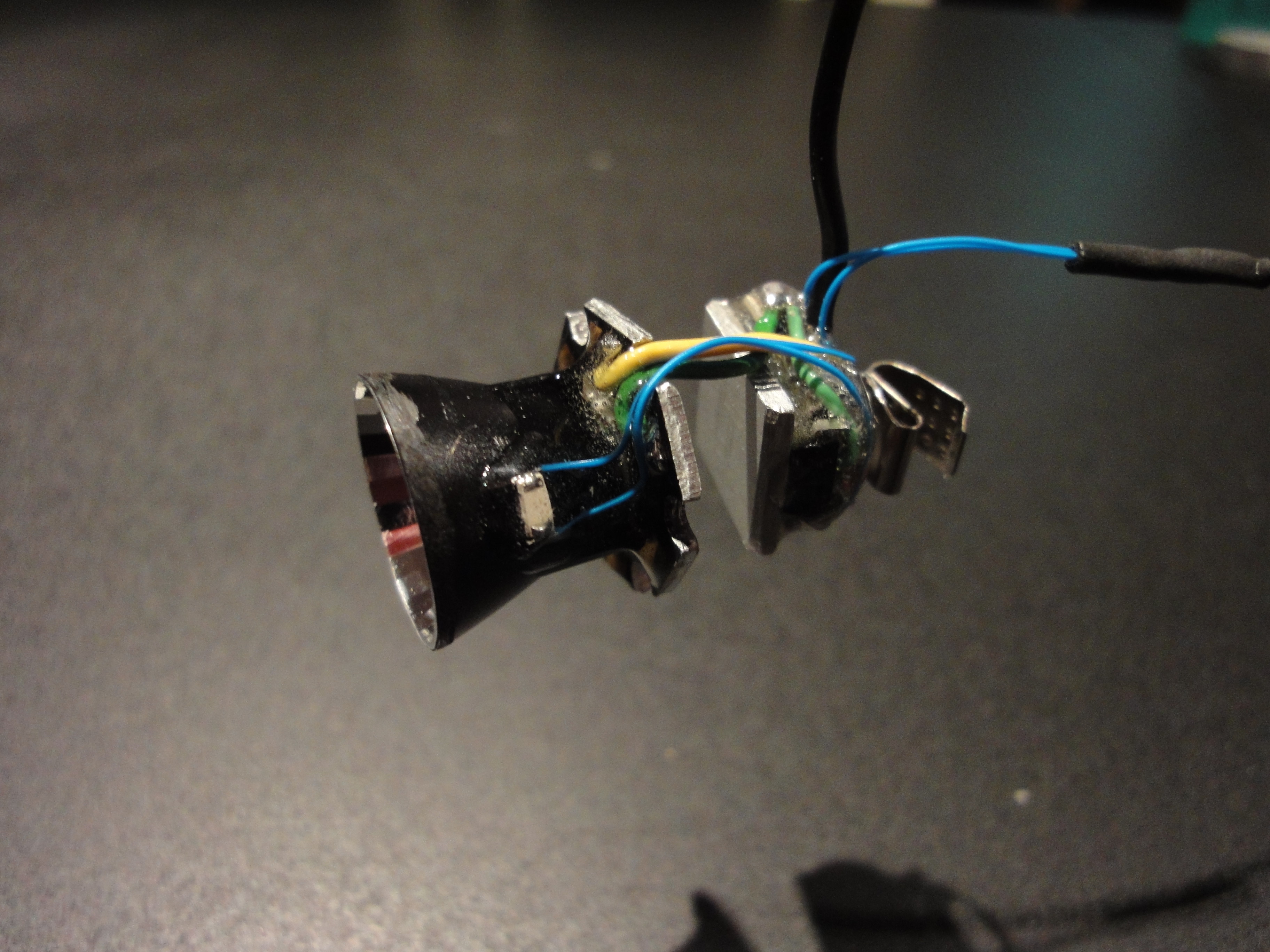

groot55k, 1000x750
groter79k, 1200x900
best1.6M, 3648x2736 DSC-WX1 4.2mm 1/13 f/2.4 400, 2010-08-22 23:39:19
groot/01670.jpg

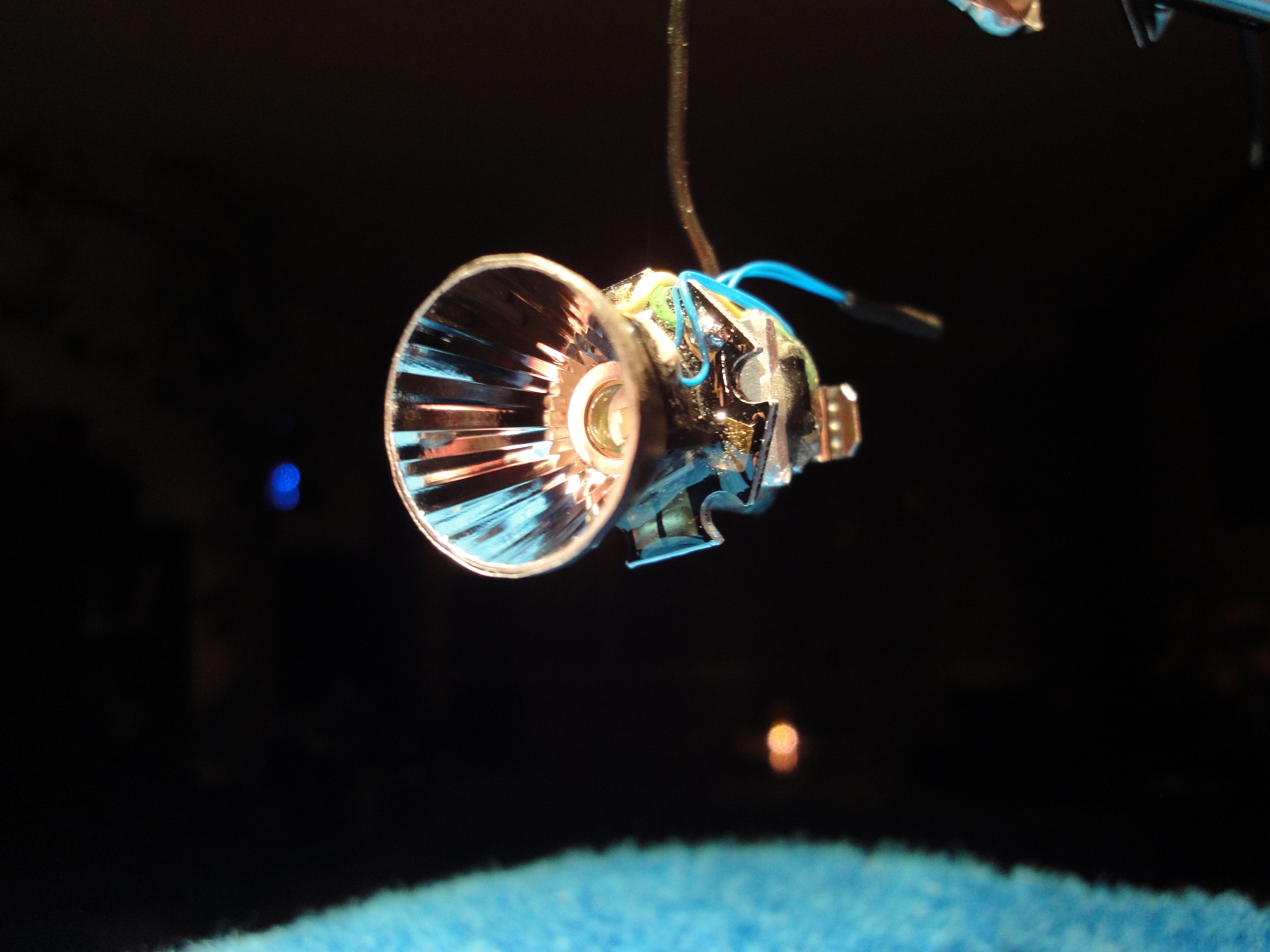

groot43k, 1000x750
groter58k, 1200x900
best955k, 3648x2736 DSC-WX1 4.2mm 1/15 f/2.4 400, 2010-08-22 23:54:08

groot/01710.jpg
groot106k, 1000x750
groter149k, 1200x900
best1.9M, 3648x2736 DSC-WX1 9.5mm 1/60 f/3.5 400, 2010-08-26 20:51:01
groot/01900.jpg

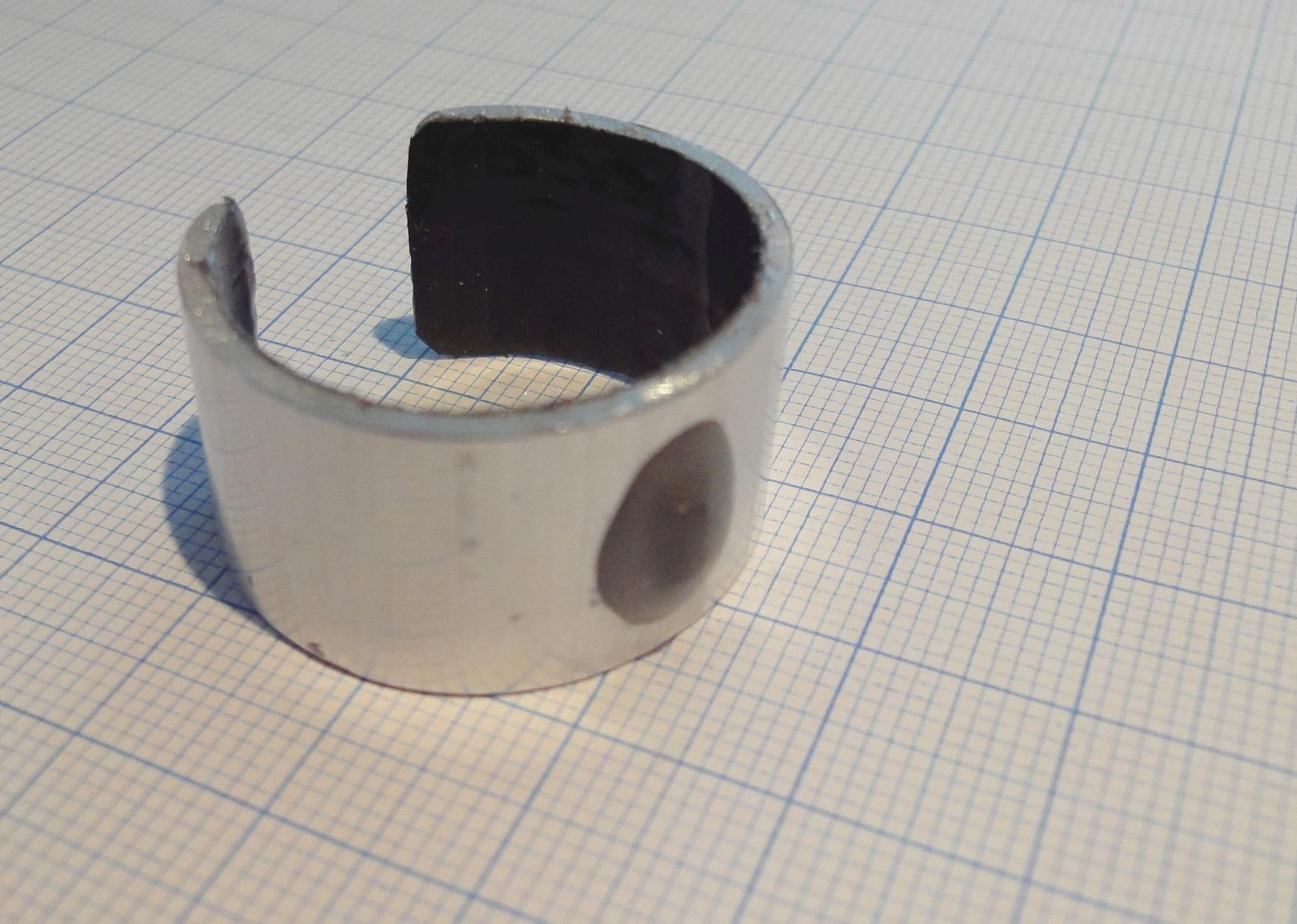

Een magneetje in een aluminium ring fungeert als schakelaar. De binnenkant is bedekt met tape.
groot81k, 1000x712
groter109k, 1200x855
best302k, 2142x1526 DSC-WX1 4.2mm 1/40 f/2.4 160, 2010-08-26 20:52:01
groot/01730.jpg

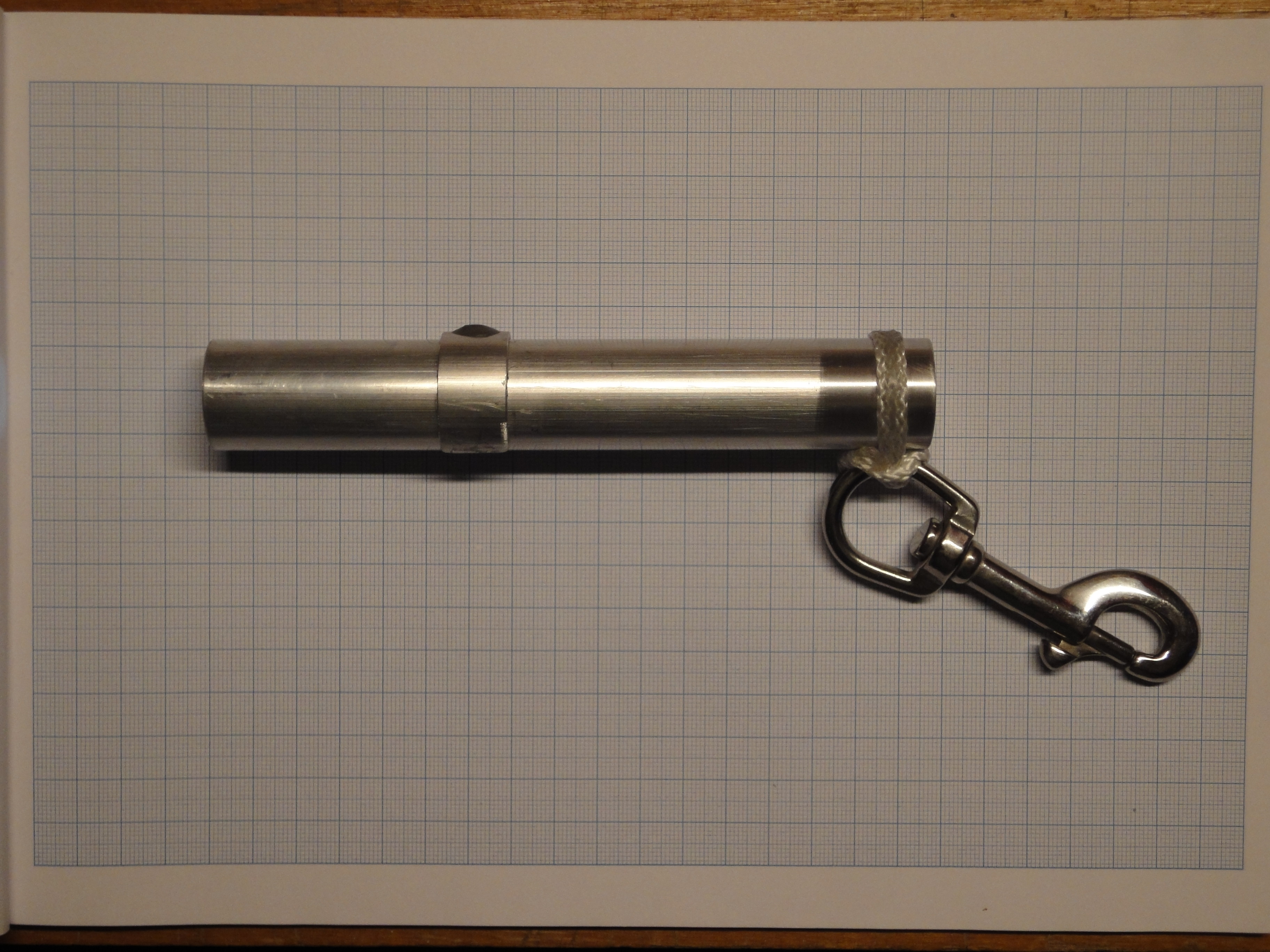

Het resultaat.
groot84k, 1000x750
groter120k, 1200x900
best1.8M, 3648x2736 DSC-WX1 9.5mm 1/60 f/3.5 250, 2010-09-01 20:42:15
groot/01780.jpg

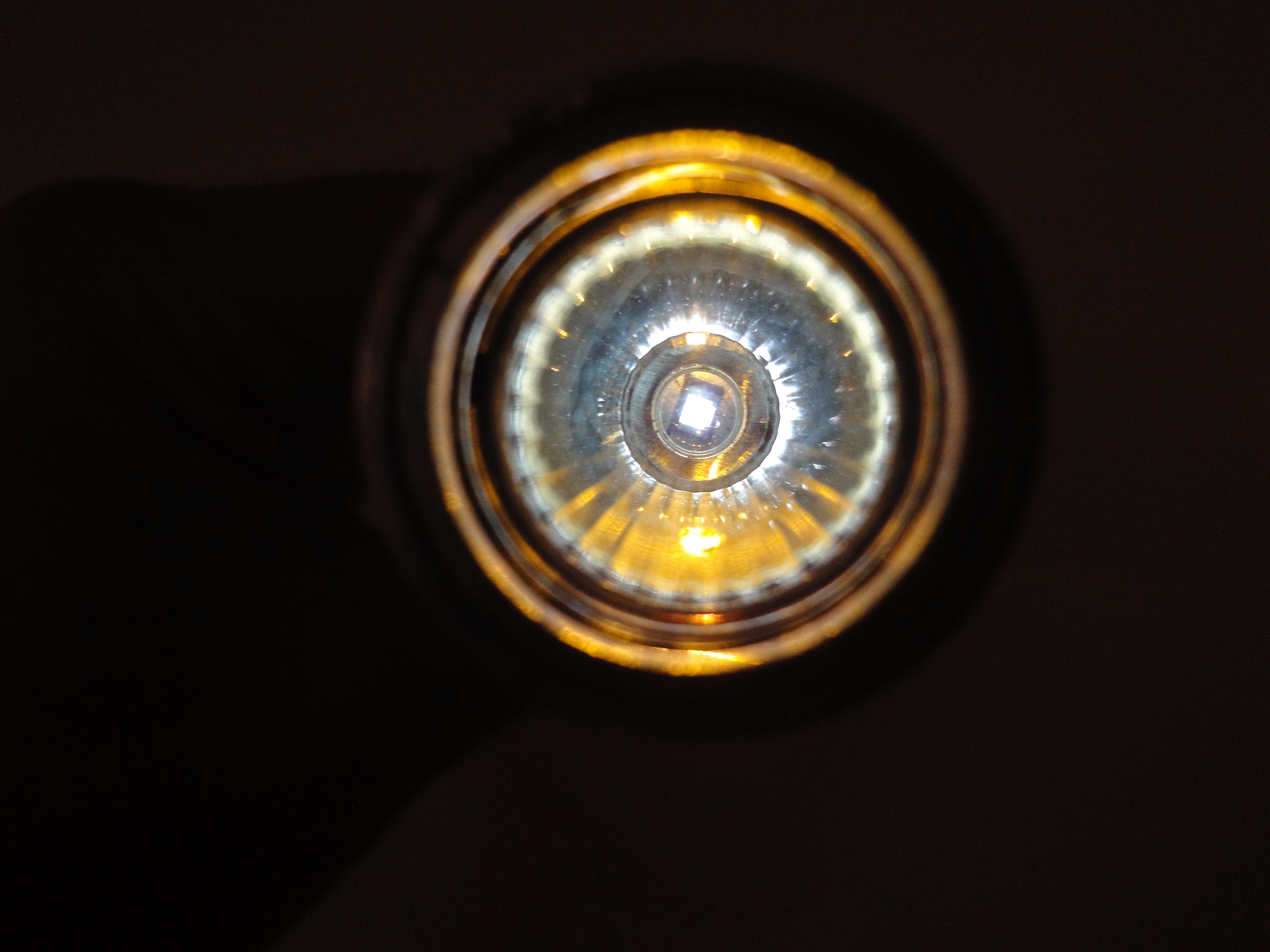

De lamp is net uitgezet en staat nu in stand-by mode. De gele LED zendt zo'n 60 seconden informatie uit voor testdoeleinden.
groot41k, 1000x750
groter55k, 1200x900
best958k, 3648x2736 DSC-WX1 4.2mm 1/30 f/2.4 400, 2010-09-01 20:58:34
groot/01840.jpg

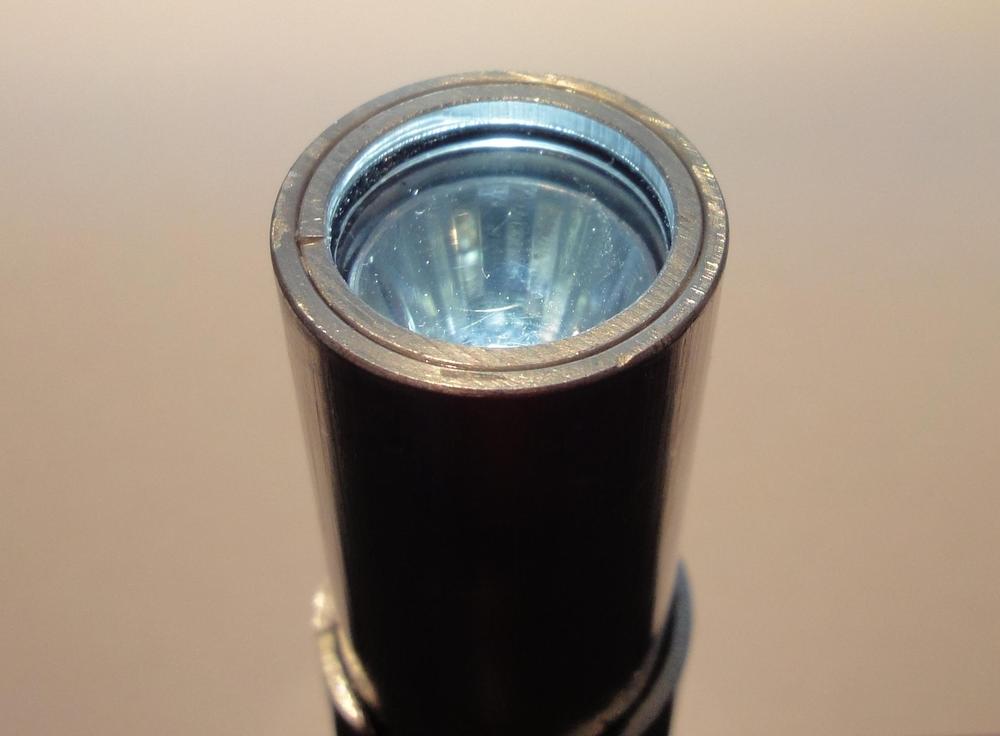

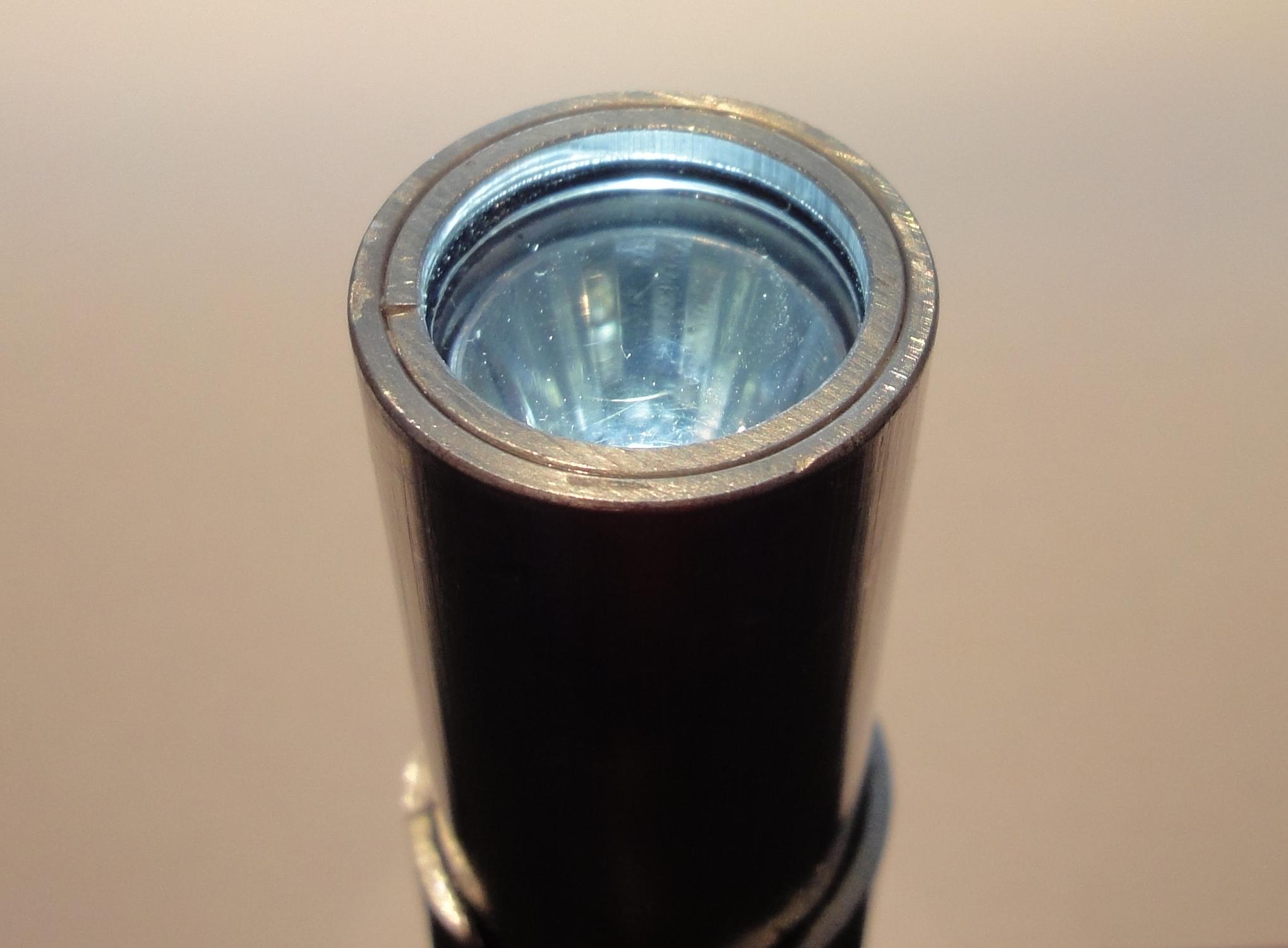

Een foto van het front. Er is een 2mm ring voor gelijmd om te voorkomen dat door eventuele gasdruk van binnenuit het front eruit wordt gedrukt. Dat zou namelijk altijd gebeuren vlak na gebruik wanneer je net je hoofd boven water steekt: dan is de waterdruk weg. In stand-by mode geeft de lamp met verse accu's gedurende een aantal dagen wat licht maar dat heeft niet veel invloed op de brandduur erna. Het is een indicatie dat ie gebruiksklaar is en maakt het makkelijker de lamp te vinden in het donker.
groot40k, 1000x736
groter56k, 1200x883
best177k, 2039x1501 DSC-WX1 4.2mm 1/50 f/2.4 160, 2010-09-03 09:41:48
groot/01860.jpg
Het lichtbeeld van dichtbij.
groot32k, 1000x750
groter49k, 1200x900
best1.3M, 3648x2736 DSC-WX1 4.2mm 1/400 f/2.4 160, 2010-09-03 09:45:14
groot/01880.jpg

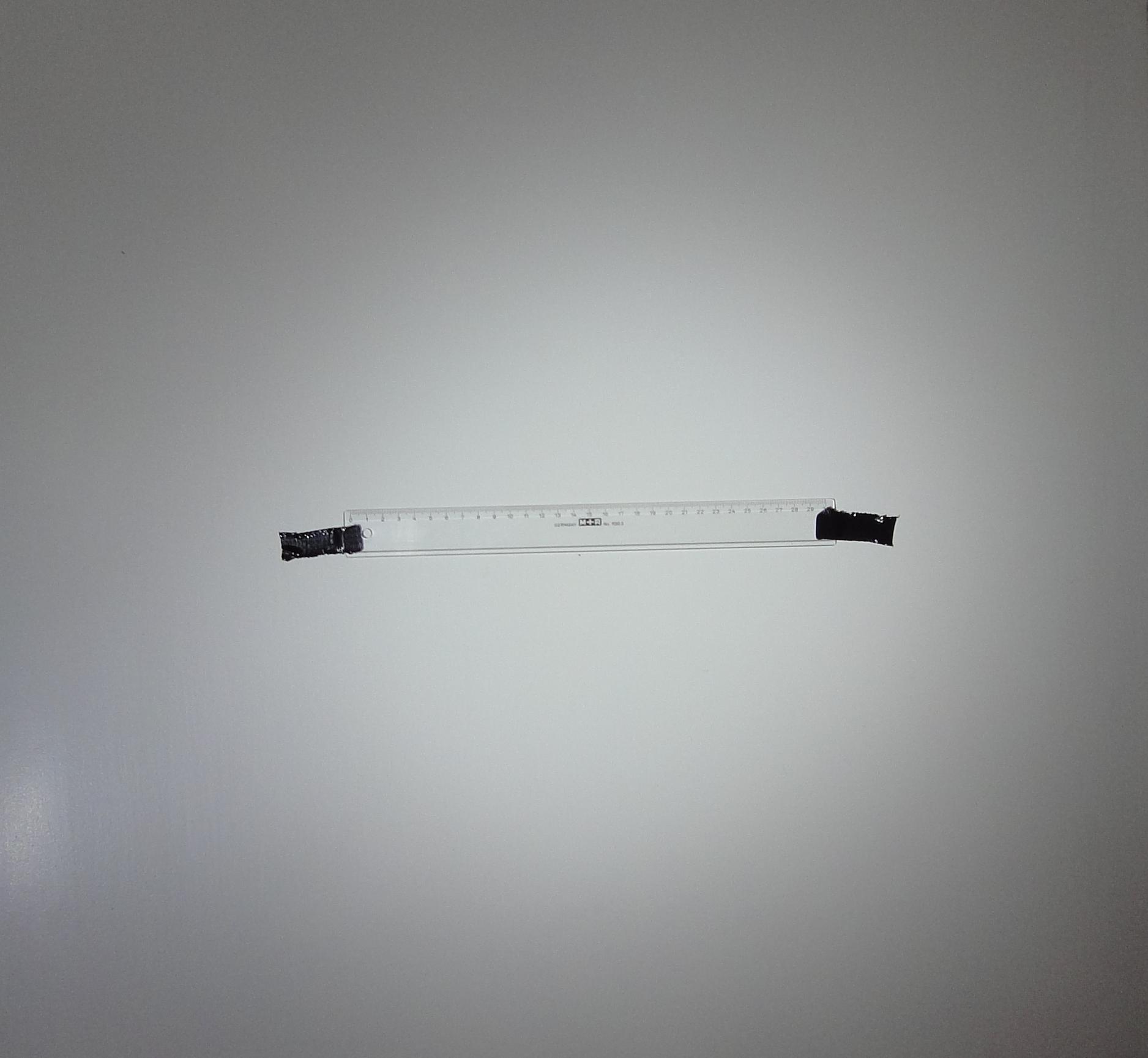

Het lichtbeeld op 3.2 meter afstand: een spot van zo'n 35 cm. Tijdens een testduik bleek de lamp iets mooier licht dan een Heser te geven, toch wel een beetje een referentie.
groot30k, 1000x922
groter45k, 1200x1106
best163k, 1876x1729 DSC-WX1 4.2mm 1/50 f/2.4 160, 2010-09-03 09:49:28
