groot/000.jpg

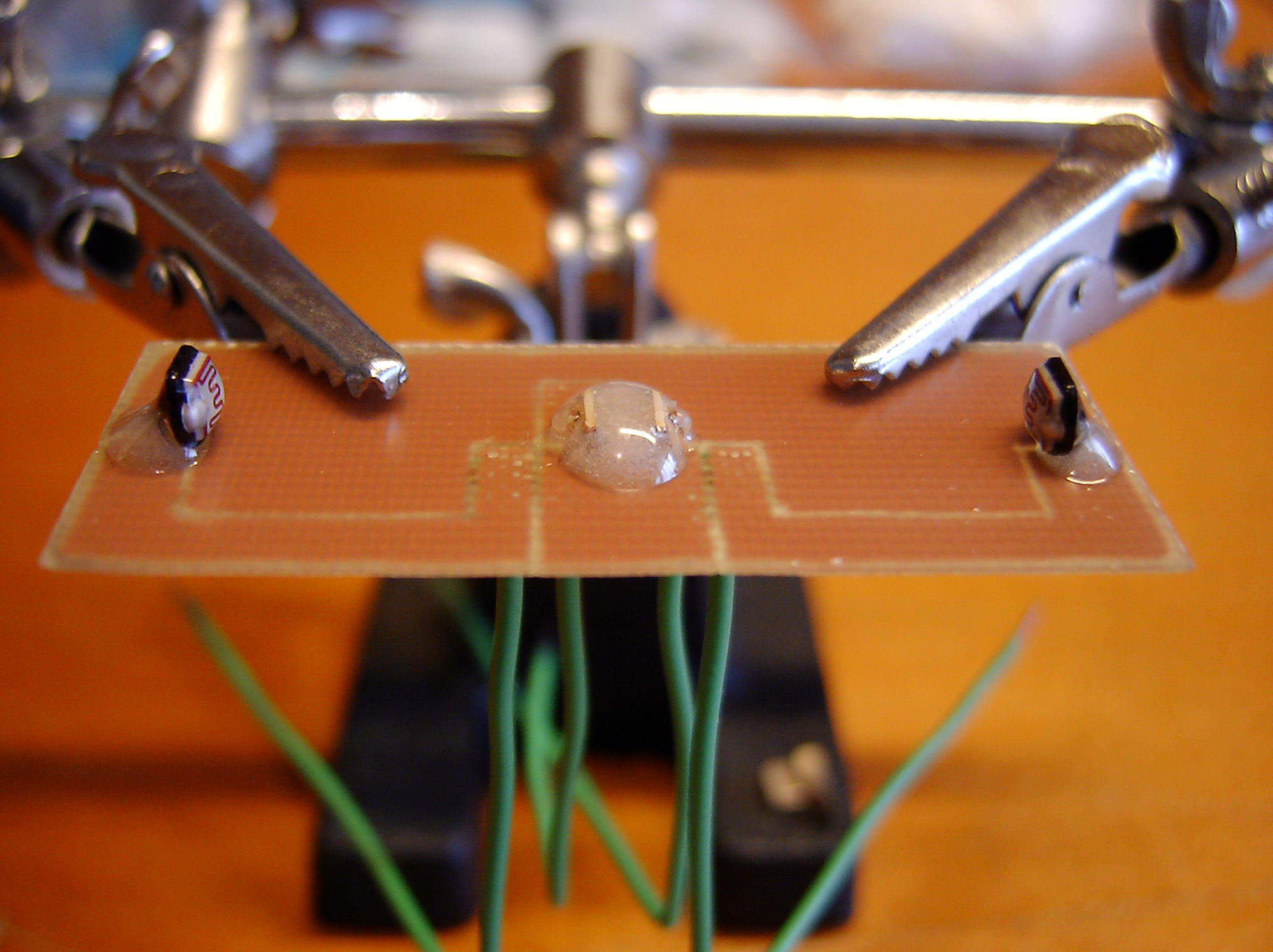

Optische + en - dimschakelaar. In het midden zitten twee oranje SMD LEDs die de buitenste LDRs verlichten voor als het donker is.
groot69k, 1000x748
groter94k, 1200x898
best249k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 7.7mm 1/33 f/2.7 119, 2007-12-25 12:34:12
groot/001.jpg

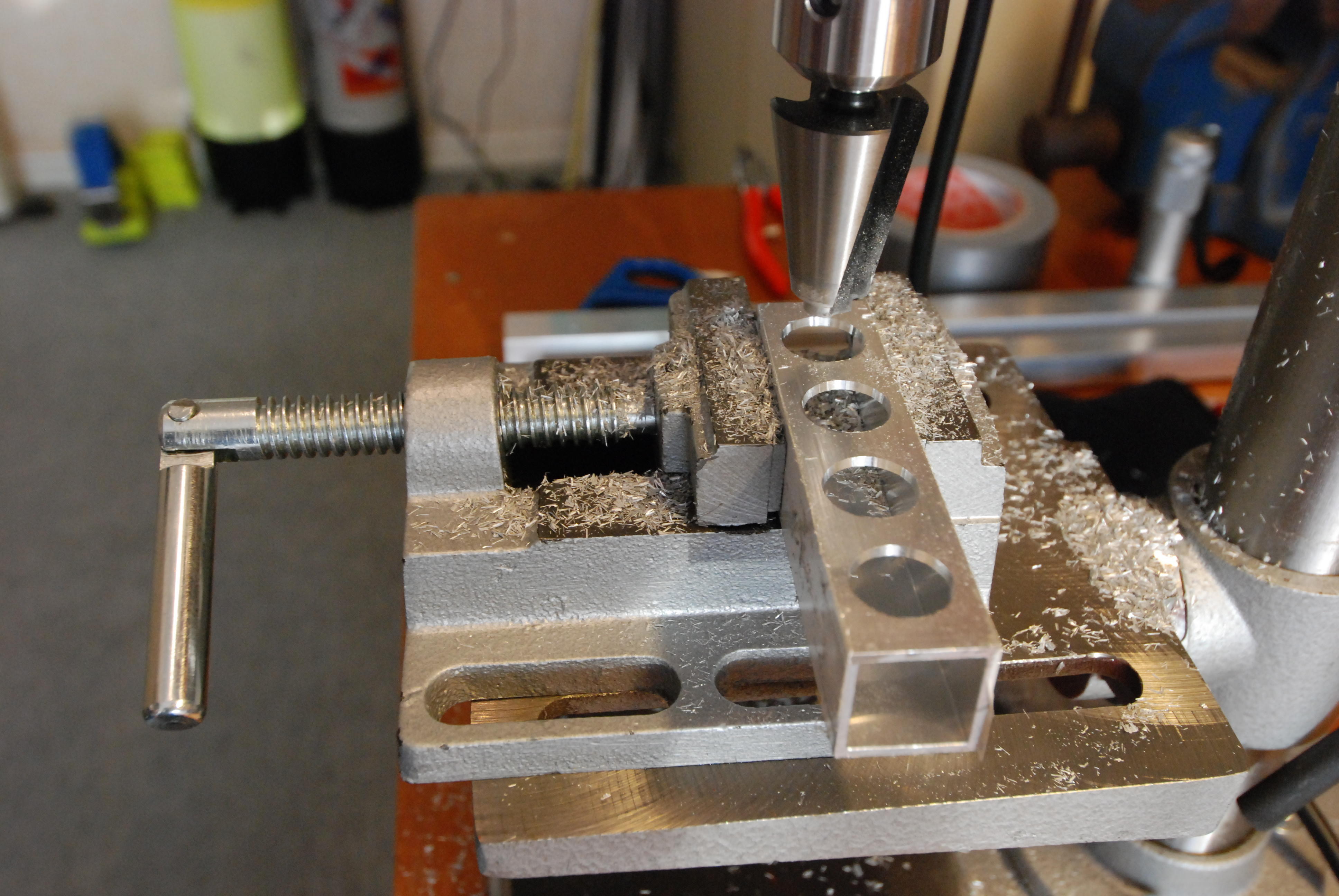

Wat je allemaal al niet kan doen met een kolomboormachine van 60 euro. De boorkop was iets goedkoper.
groot88k, 1000x669
groter119k, 1200x803
best878k, 3872x2592
onbewerkt2.6M, 3872x2592 D80 24.0mm 1/40 f/7.1 1250, 2008-01-05 15:11:16

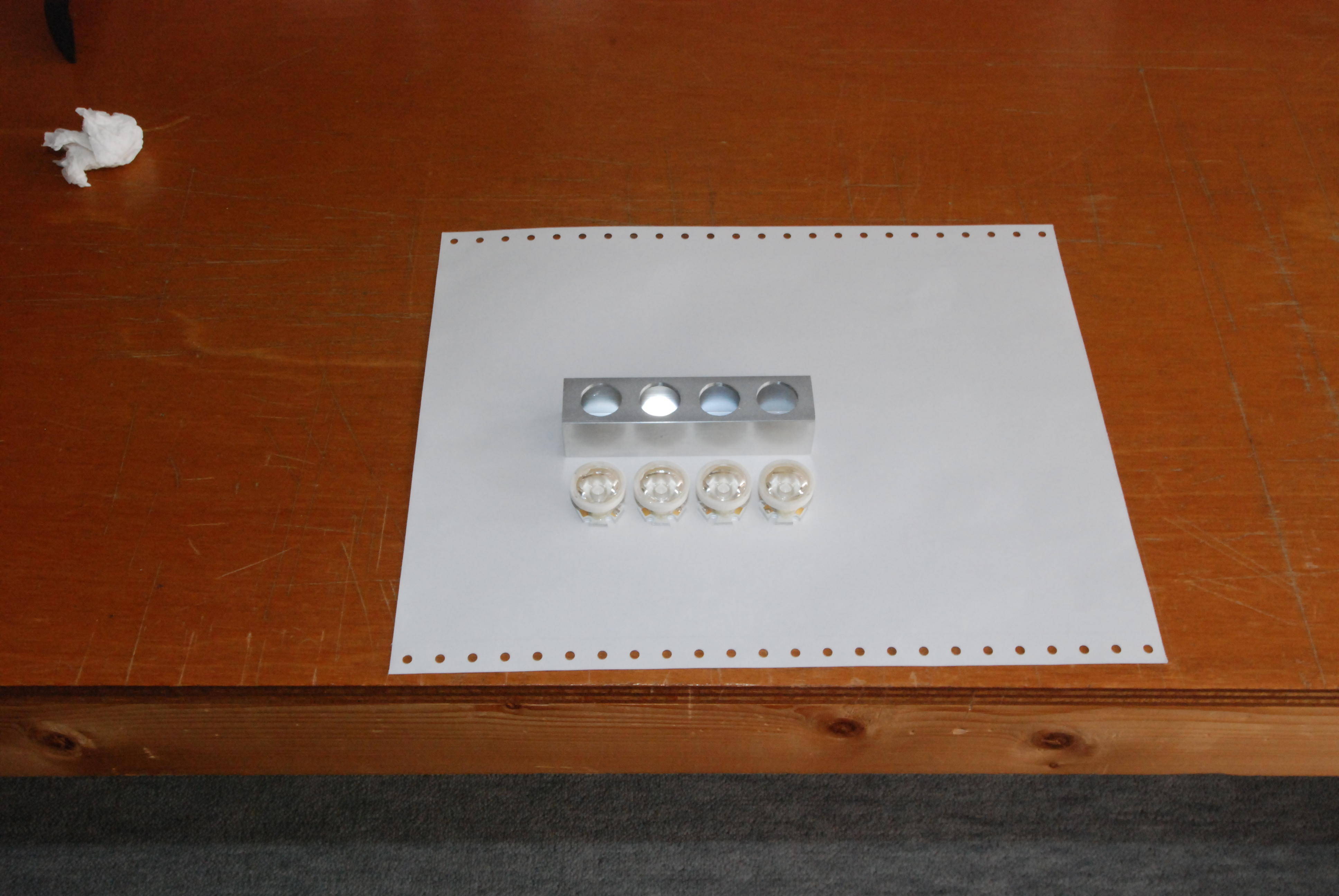

groot/002.jpg
groot53k, 1000x669
groter73k, 1200x803
best600k, 3872x2592
onbewerkt2.5M, 3872x2592 D80 24.0mm 1/30 f/18.0 1250 (flash), 2008-01-06 12:57:52
groot/003.jpg

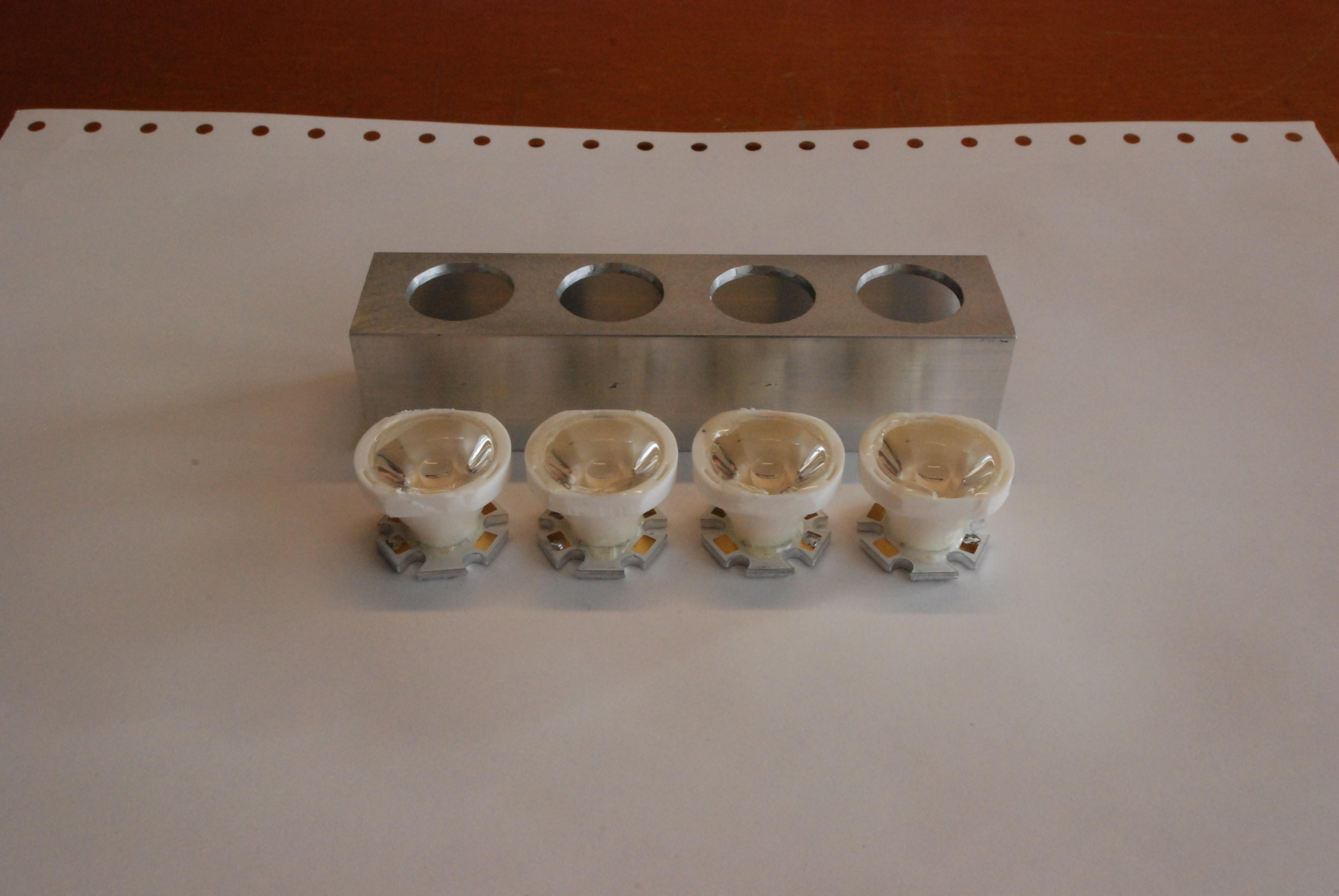

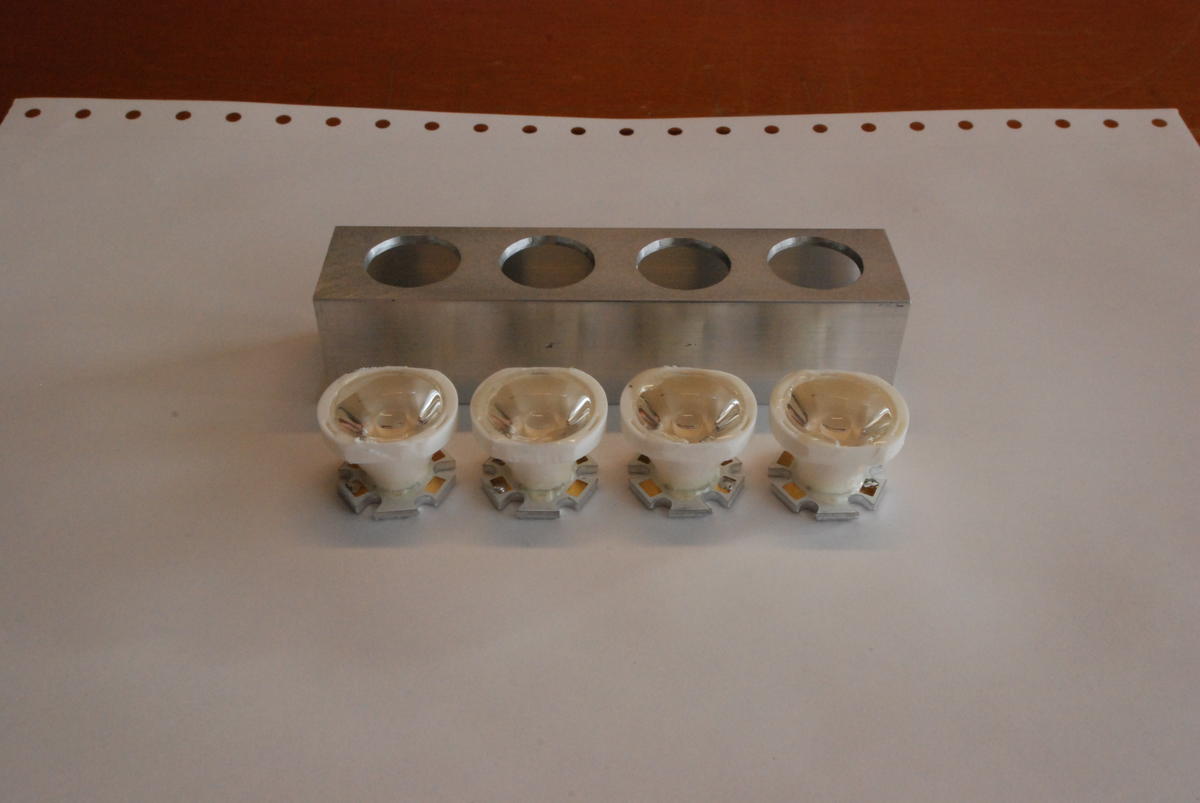

De collimatorhouder op elke LED is na fixeren met lijm smaller gemaakt omdat het geheel anders net niet past in een aluminium koker van 25x25x2mm.
groot35k, 1000x669
groter48k, 1200x803
best486k, 3872x2592
onbewerkt2.4M, 3872x2592 D80 24.0mm 1/30 f/22.0 1250, 2008-01-06 14:32:46

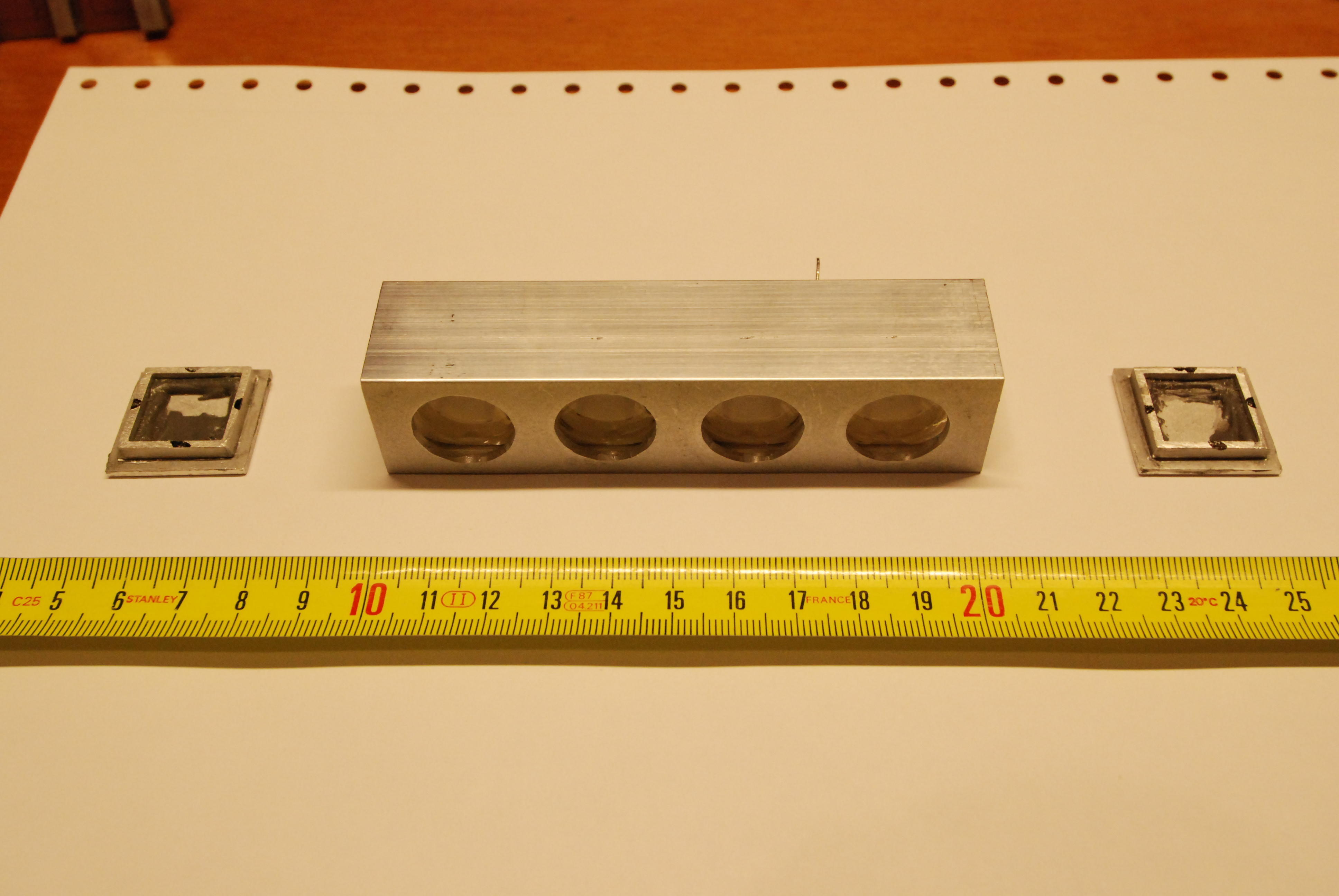

groot/004.jpg
groot51k, 1000x669
groter69k, 1200x803
best538k, 3872x2592
onbewerkt2.3M, 3872x2592 D80 24.0mm 1/30 f/9.0 1250, 2008-01-06 19:03:36

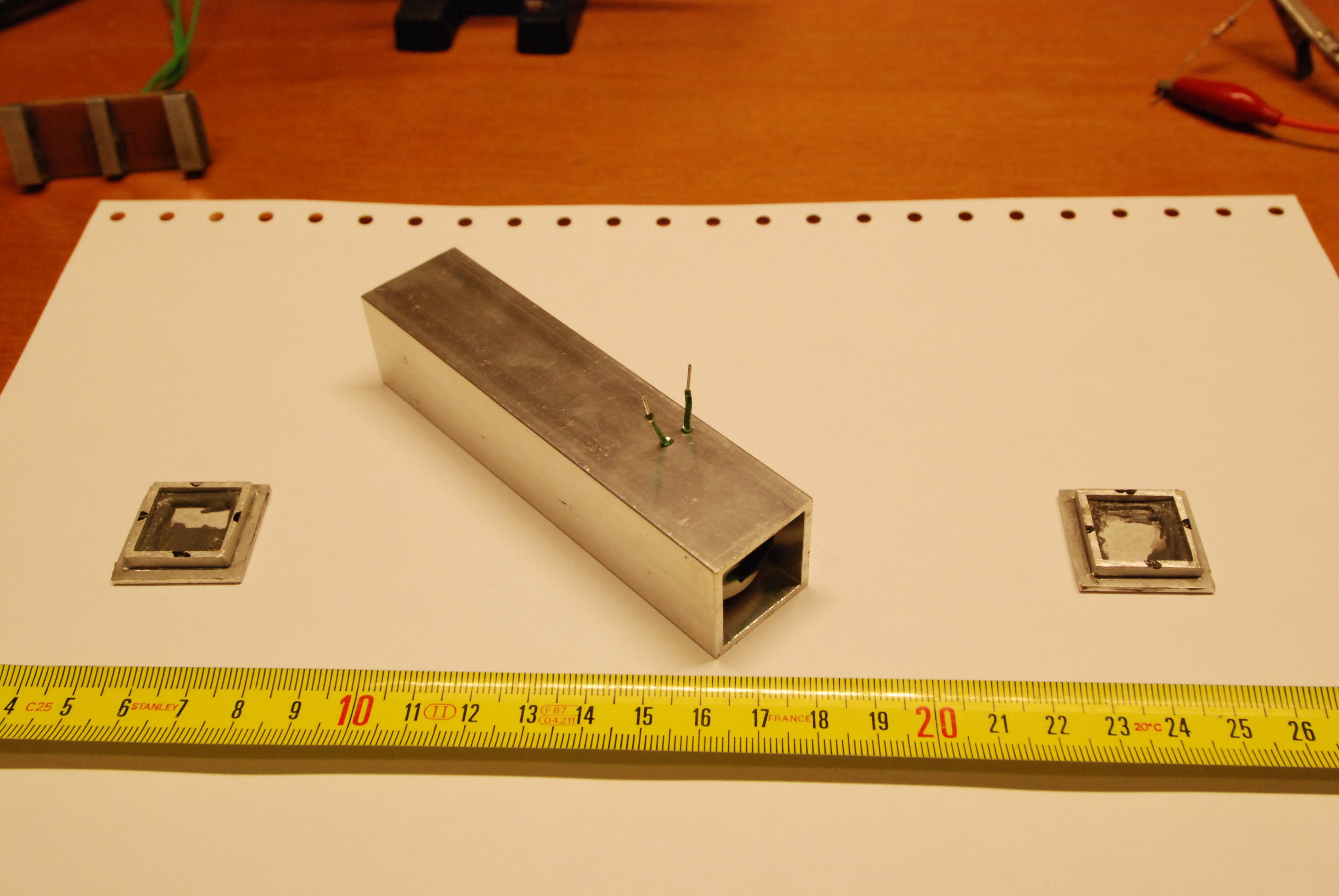

groot/005.jpg
groot56k, 1000x669
groter74k, 1200x803
best555k, 3872x2592
onbewerkt2.3M, 3872x2592 D80 24.0mm 1/30 f/9.0 1250, 2008-01-06 19:04:12
groot/006.jpg

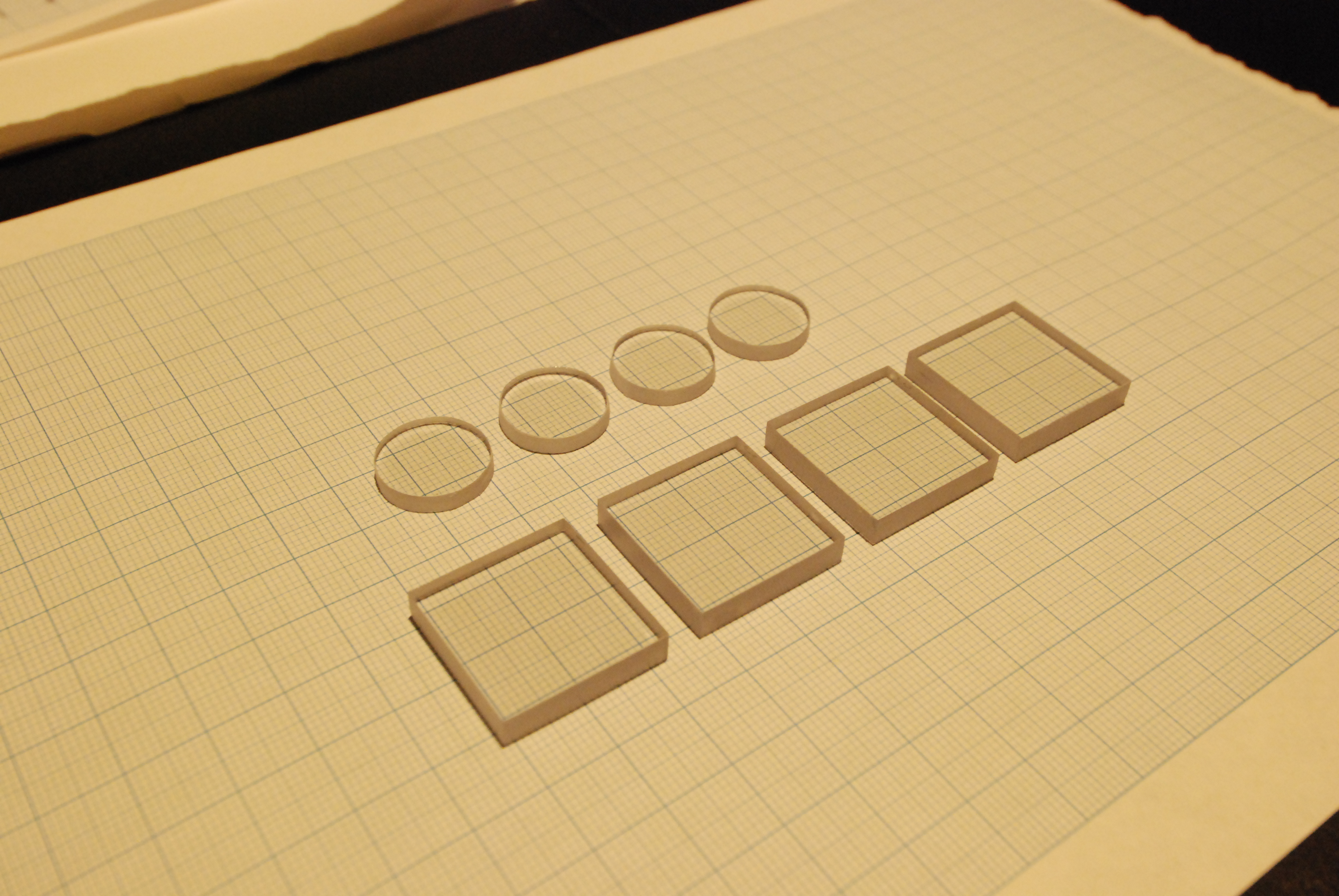

Ruitjes van 5mm en rondjes van 3mm dik, gezaagd uit polycarbonaat platen.
groot73k, 1000x669
groter101k, 1200x803
best722k, 3872x2592
onbewerkt2.6M, 3872x2592 D80 24.0mm 1/40 f/9.0 1600, 2008-01-12 21:23:38

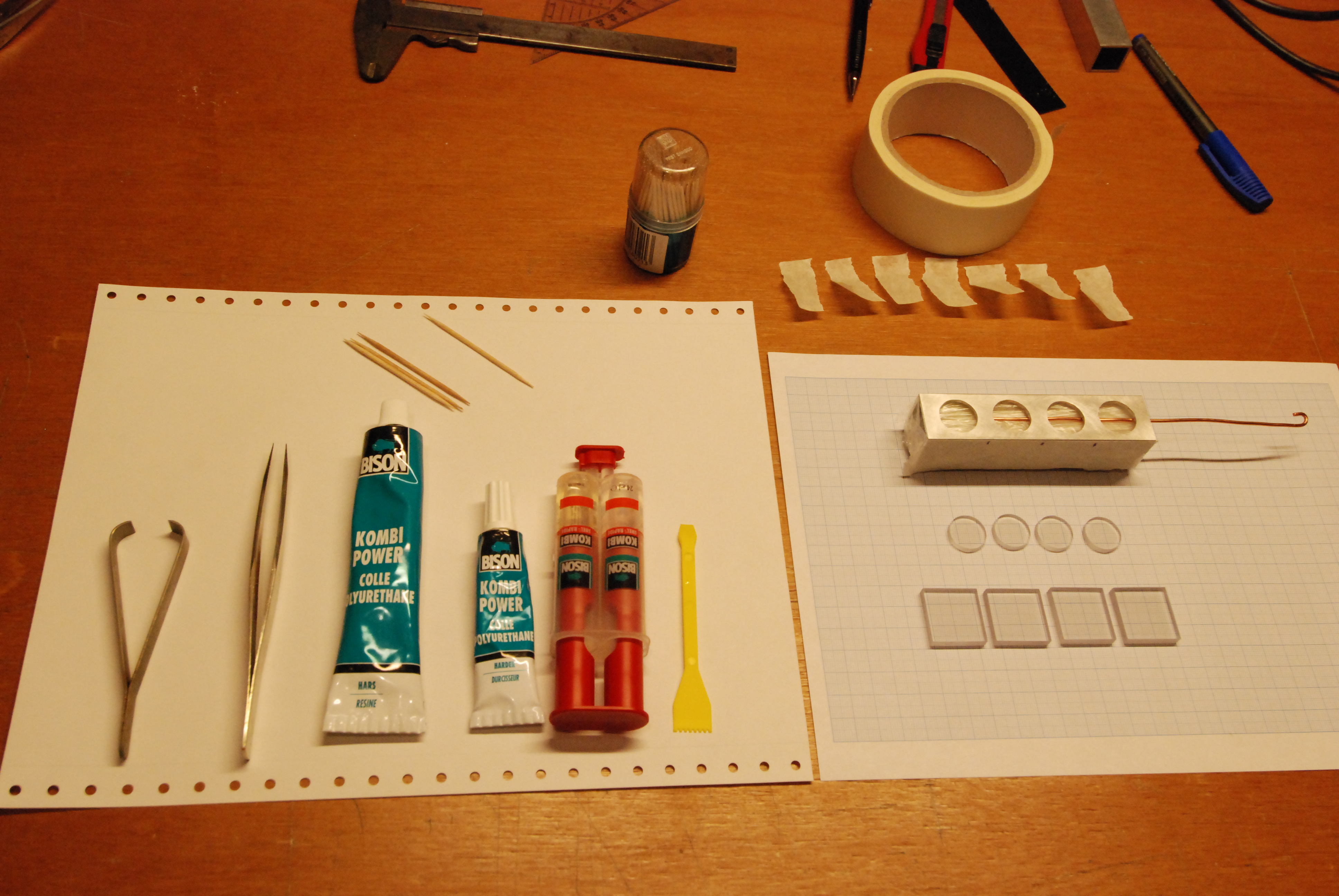

groot/007.jpg
groot74k, 1000x669
groter98k, 1200x803
best718k, 3872x2592
onbewerkt2.7M, 3872x2592 D80 24.0mm 1/40 f/9.0 1600, 2008-01-12 22:18:34
groot/008.jpg

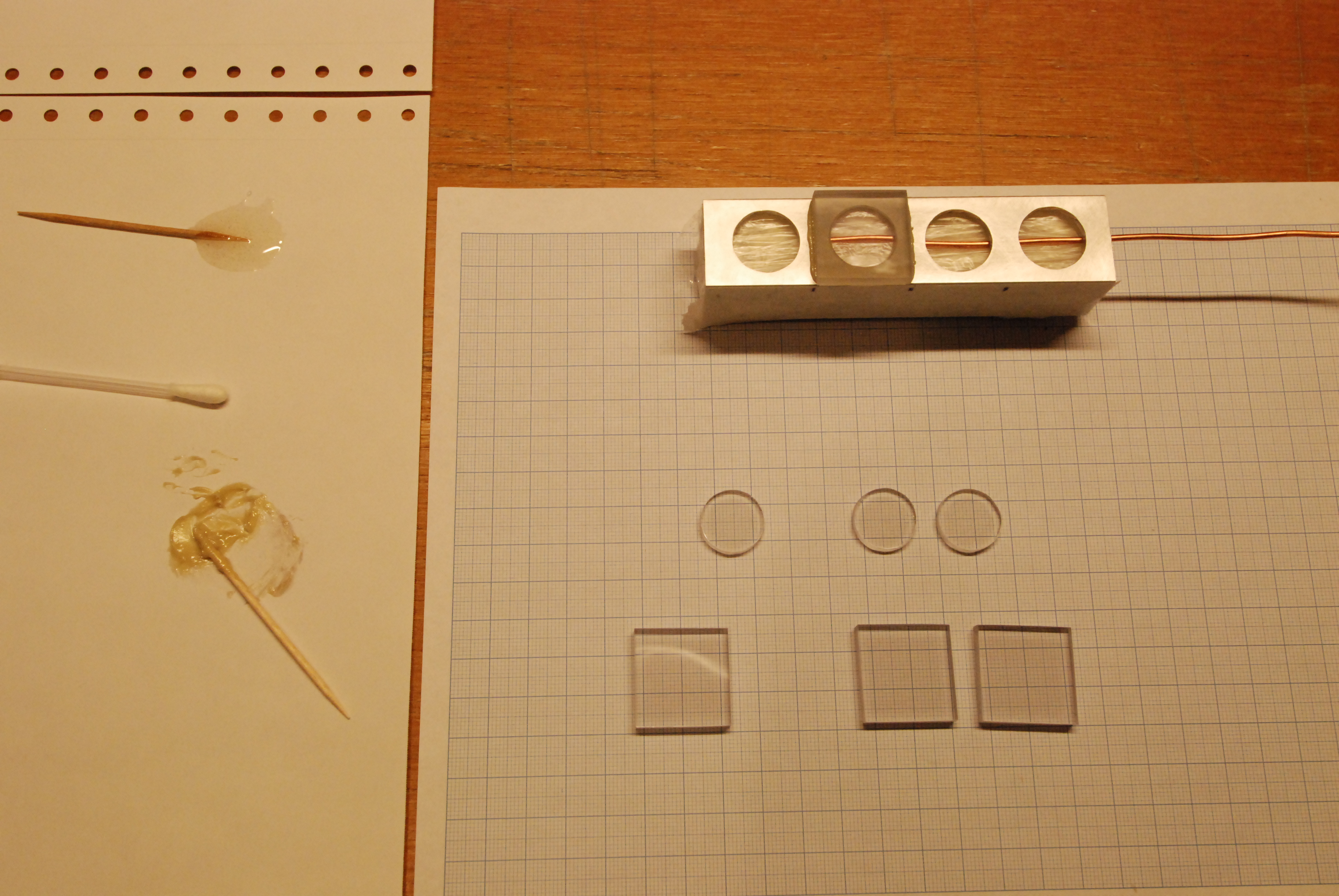

Lijmen was tamelijk complex: rondje op ruitje lijmen met lijmsoort 1, Een heel klein beetje laten uitharden en dan met lijmsoort 2 op het aluminium. Het koperdraadje eronder gaf tegendruk.
groot69k, 1000x669
groter96k, 1200x803
best828k, 3872x2592
onbewerkt2.7M, 3872x2592 D80 24.0mm 1/40 f/10.0 1600, 2008-01-12 22:43:40

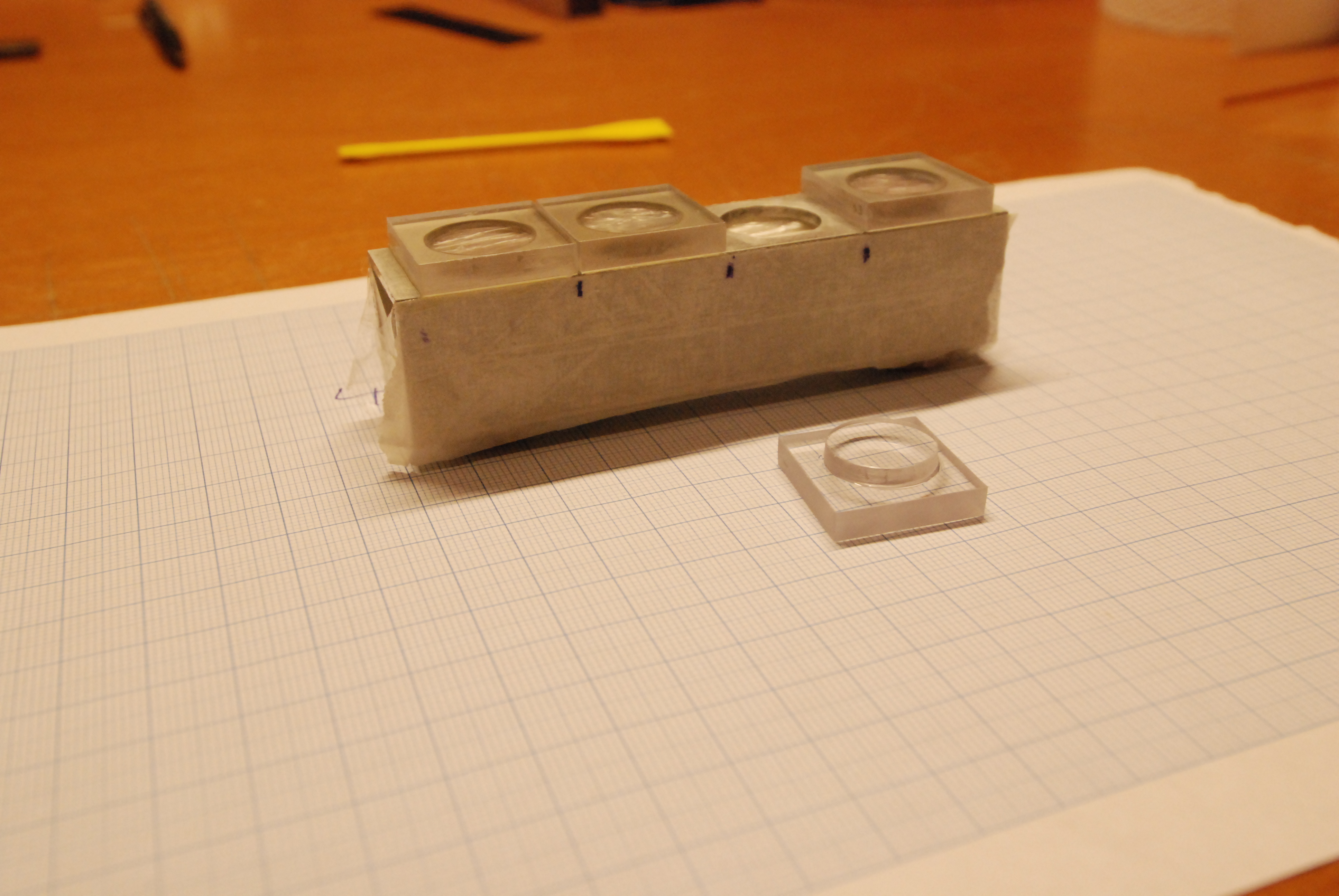

groot/009.jpg
groot52k, 1000x669
groter72k, 1200x803
best578k, 3872x2592
onbewerkt2.4M, 3872x2592 D80 24.0mm 1/40 f/8.0 1600, 2008-01-13 00:17:02

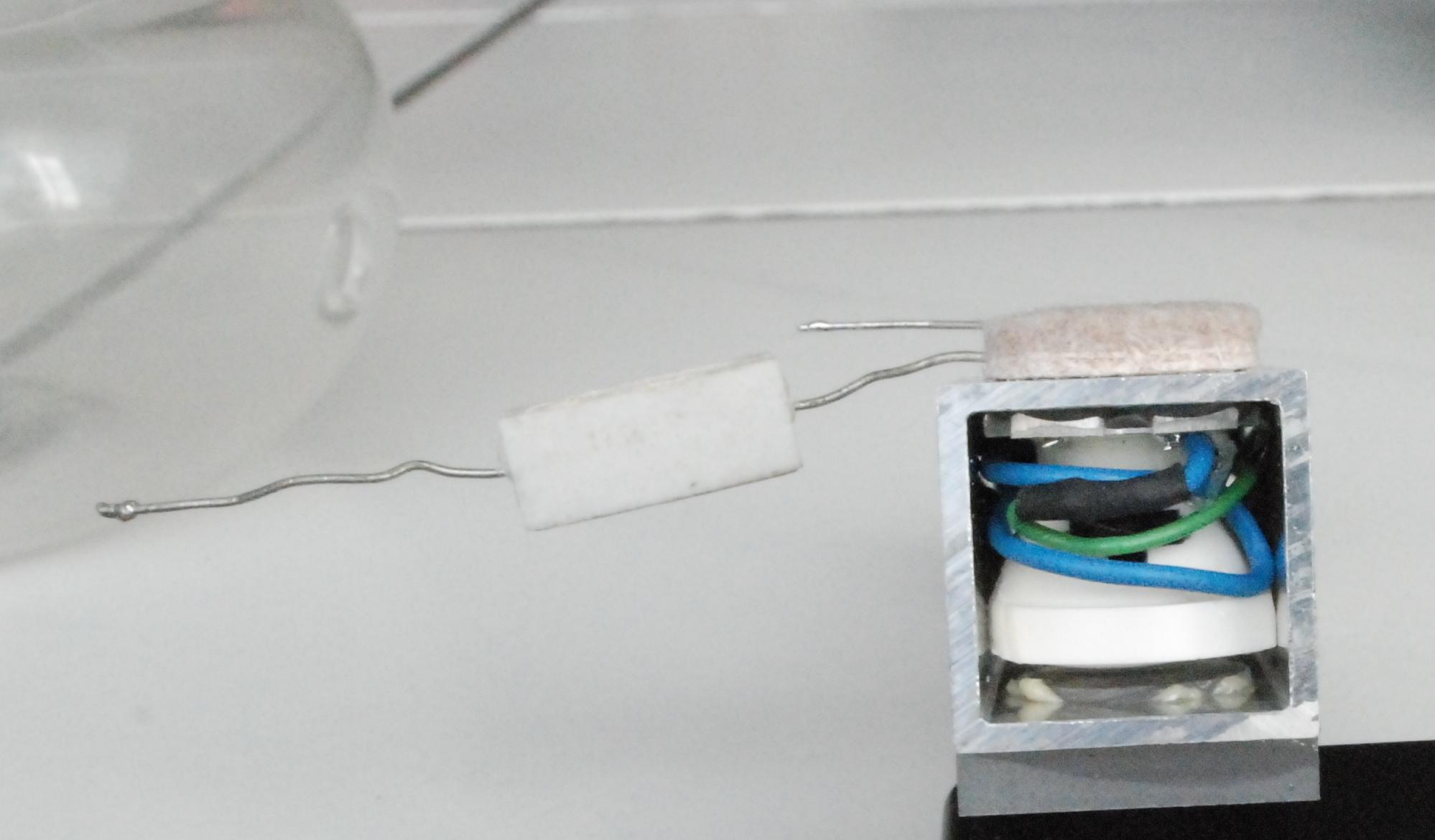

groot/010.jpg

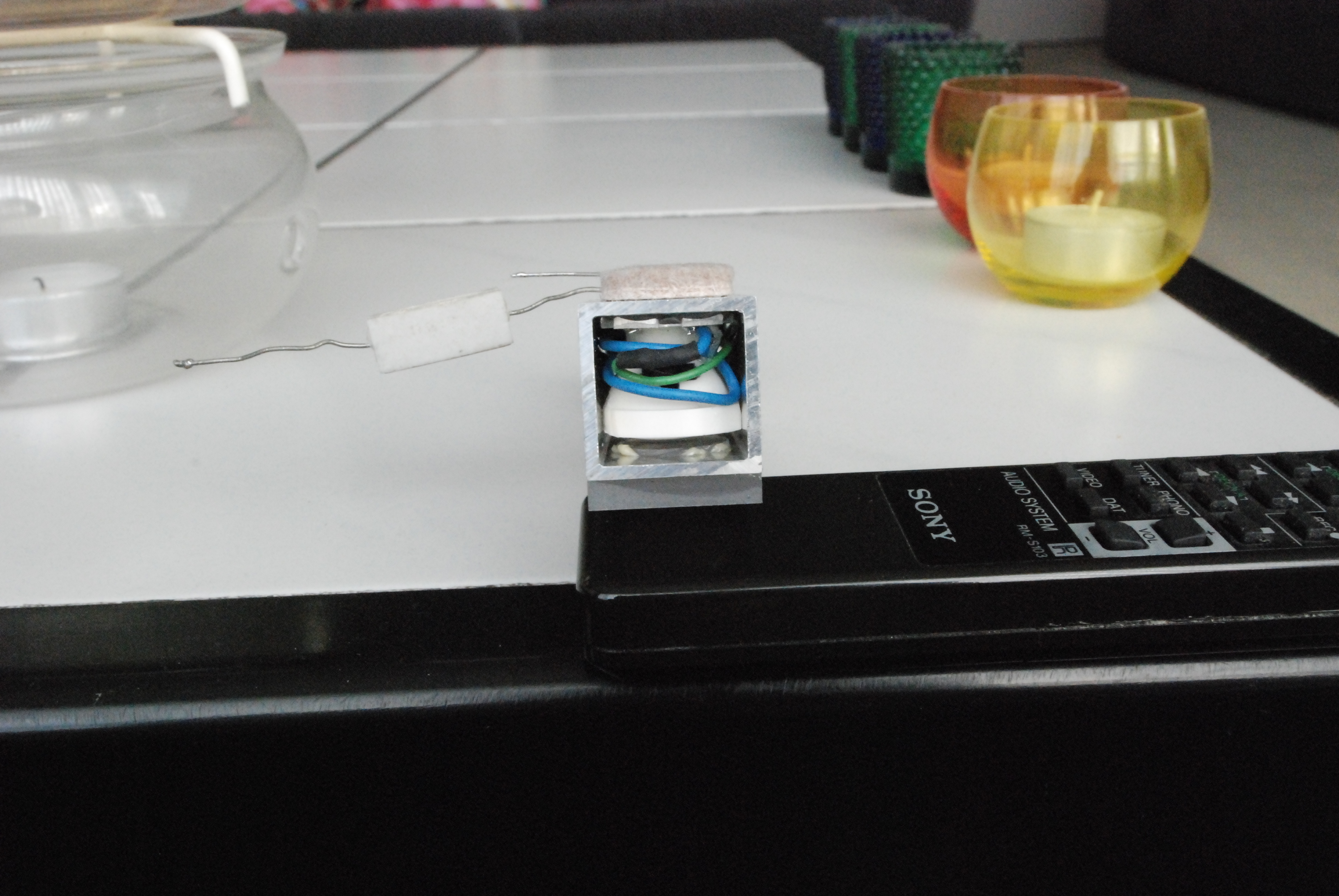

Als je goed kijkt dan zie je waar het polycarbonaat rondje voor dient: wegdrukken van de lijm.
groot33k, 1000x586
groter44k, 1200x703
best121k, 1998x1170
onbewerkt2.6M, 3872x2592 D80 24.0mm 1/60 f/18.0, 2008-01-13 12:46:40
groot/011-1.5m-1m.jpg
30W Hartenberger (125%) op 1.5 meter afstand, 14W LED lamp op 1 meter afstand.
groot15k, 1000x669
groter20k, 1200x803
best219k, 3872x2592
onbewerkt1.4M, 3872x2592 D80 24.0mm 1/100 f/10.0 100, 2008-01-13 19:16:30
groot/012-2m-1m.jpg
Idem als hierboven maar Hartenberger op 2 meter afstand.
groot16k, 1000x669
groter20k, 1200x803
best220k, 3872x2592
onbewerkt1.4M, 3872x2592 D80 24.0mm 1/100 f/10.0 100, 2008-01-13 19:18:12
groot/013-1m-1m.jpg
Beide lampen op 1 meter afstand. De Hartenberger heeft duidelijk een smallere bundel.
groot17k, 1000x669
groter22k, 1200x803
best253k, 3872x2592
onbewerkt1.7M, 3872x2592 D80 24.0mm 1/100 f/10.0 100, 2008-01-13 19:22:50
groot/014-2m-2m.jpg

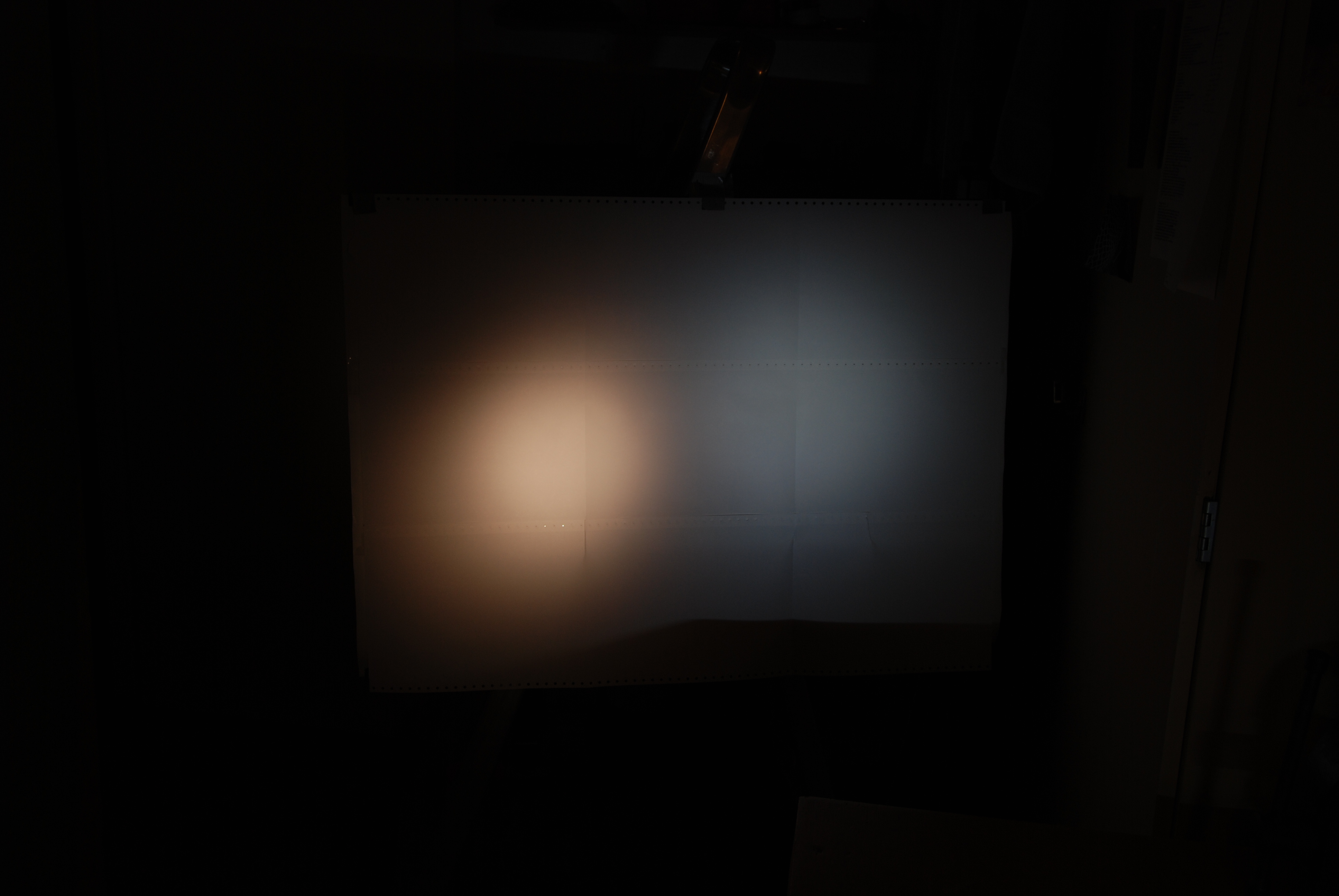

Beide lampen op 2 meter afstand.
groot13k, 1000x669
groter17k, 1200x803
best200k, 3872x2592
onbewerkt1.3M, 3872x2592 D80 24.0mm 1/100 f/10.0 100, 2008-01-13 19:25:50

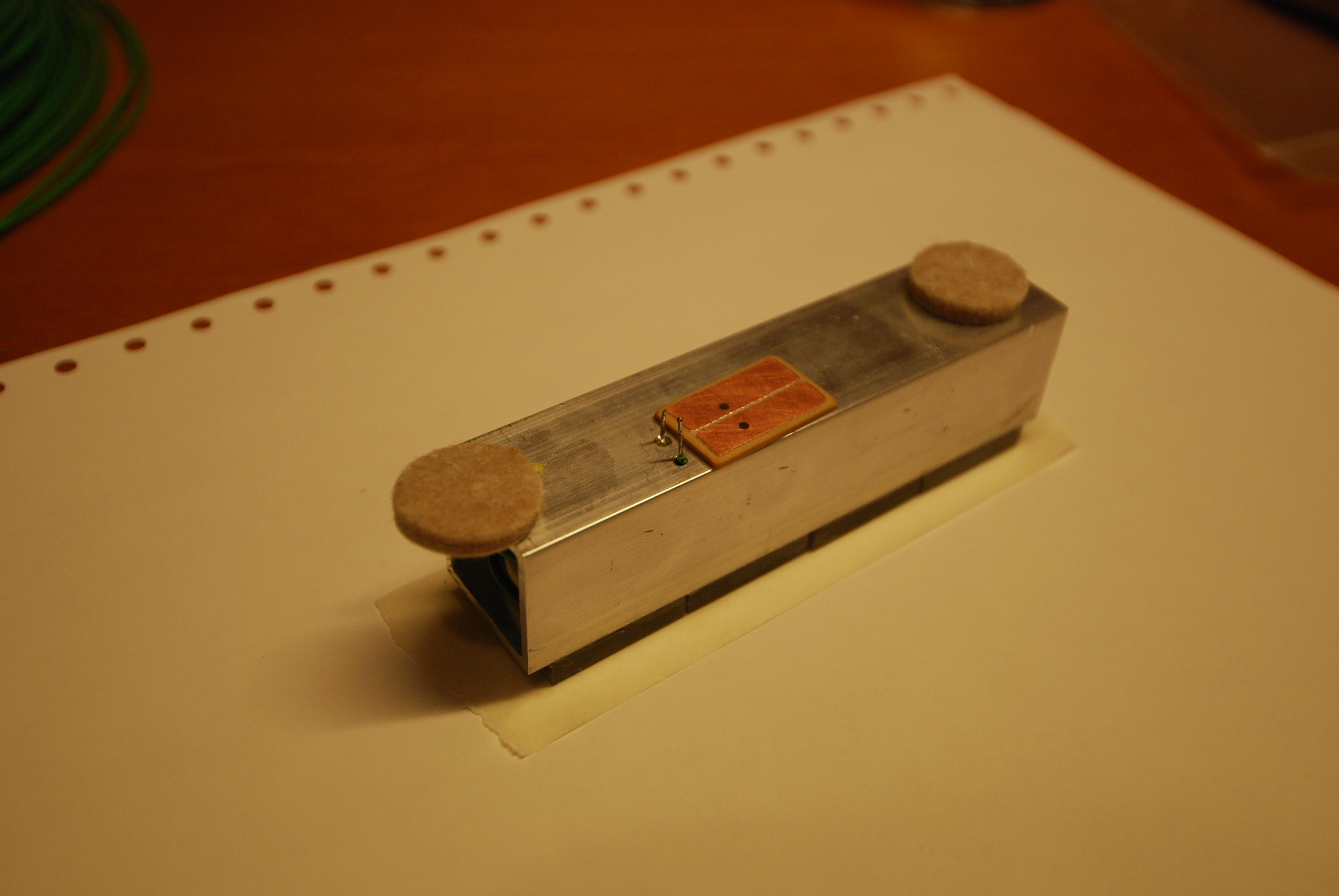

groot/015.jpg
groot28k, 1000x669
groter37k, 1200x803
best487k, 3872x2592
onbewerkt2.6M, 3872x2592 D80 24.0mm 1/60 f/4.0 360, 2008-01-13 22:42:18

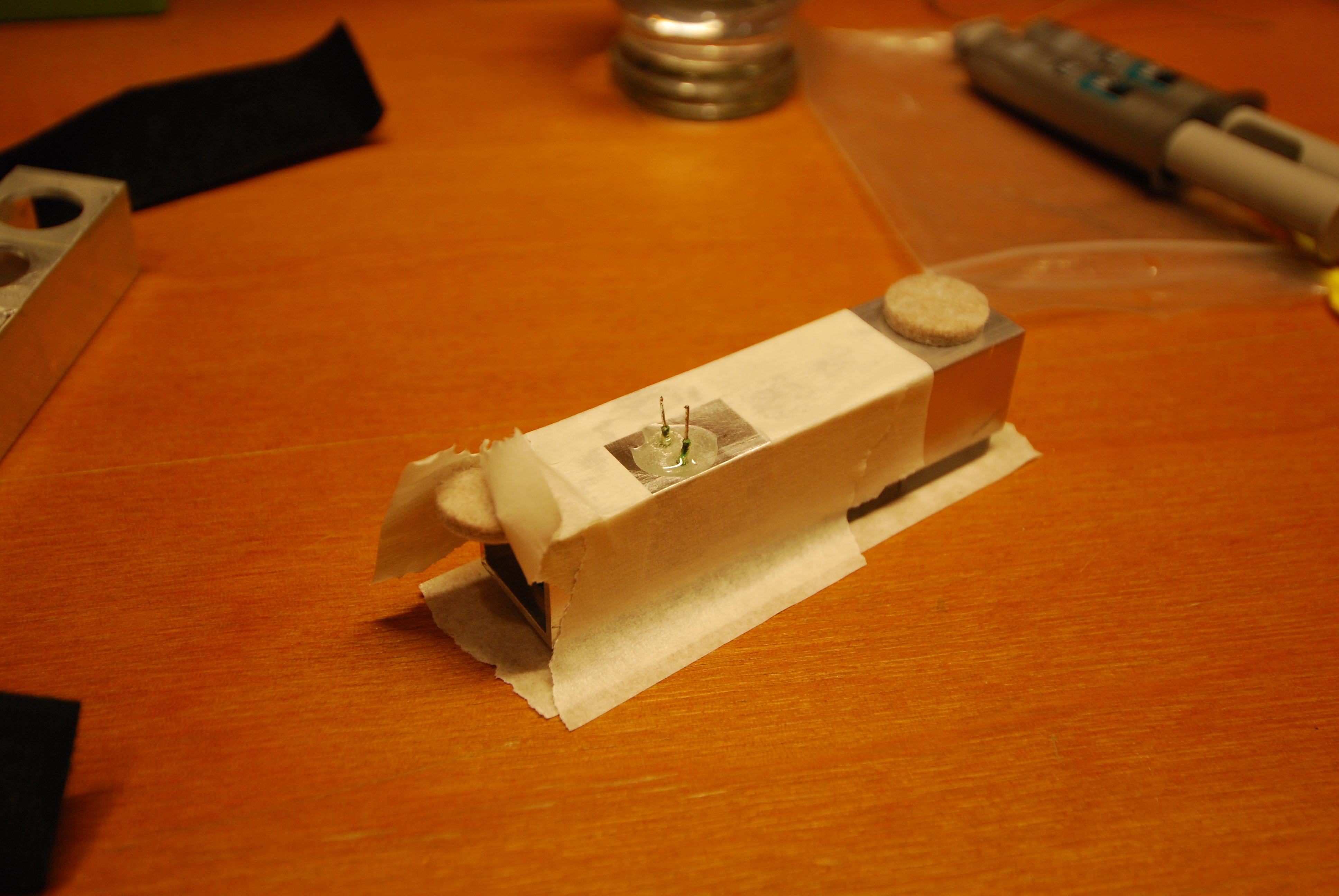

groot/016.jpg
groot57k, 1000x669
groter77k, 1200x803
best752k, 3872x2592
onbewerkt2.9M, 3872x2592 D80 24.0mm 1/30 f/4.0 400, 2008-01-13 22:55:42

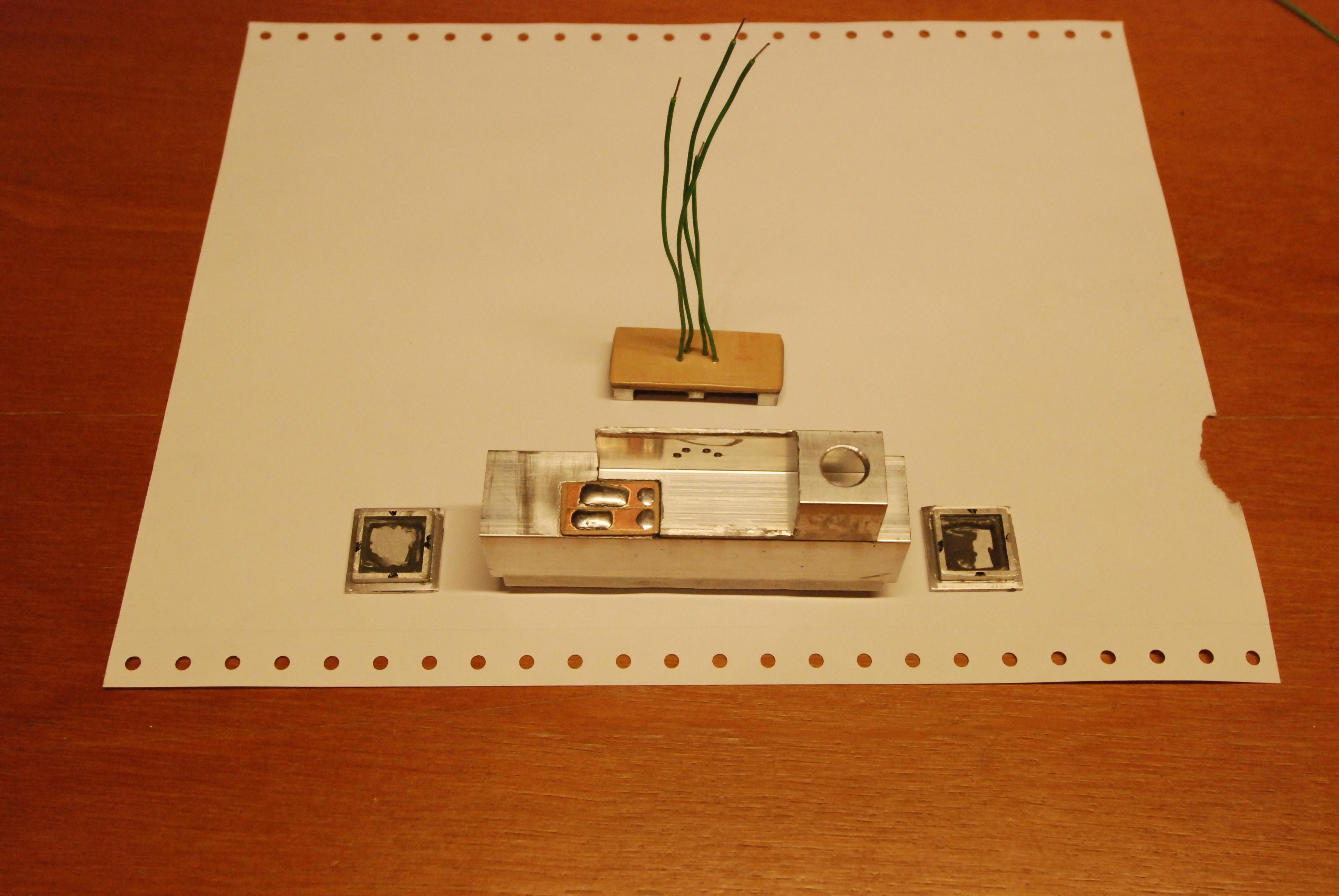

groot/017.jpg
groot53k, 1000x669
groter72k, 1200x803
best598k, 3872x2592
onbewerkt2.5M, 3872x2592 D80 24.0mm 1/60 f/8.0 1600, 2008-01-17 20:54:40

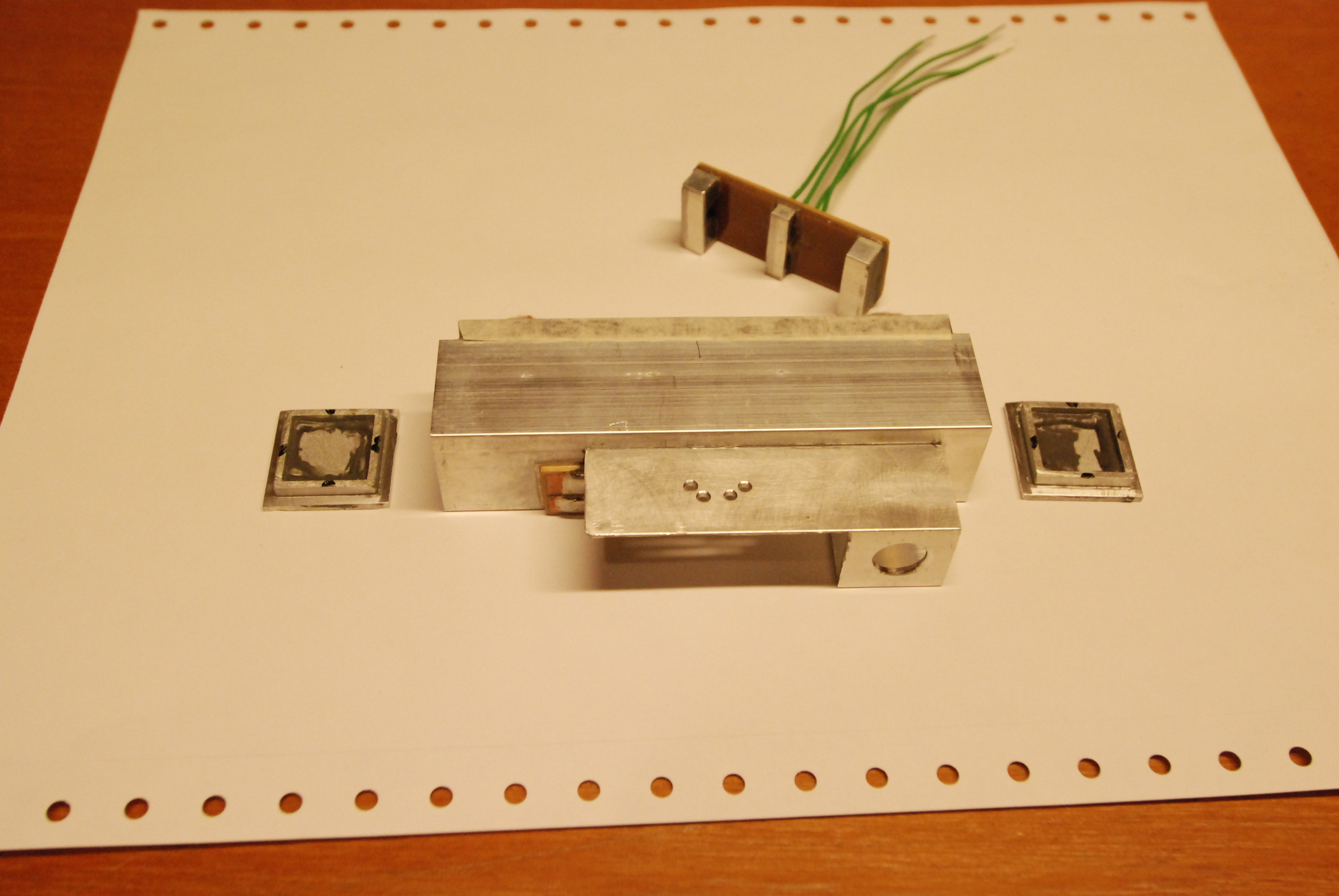

groot/018.jpg
groot41k, 1000x669
groter55k, 1200x803
best461k, 3872x2592
onbewerkt2.1M, 3872x2592 D80 24.0mm 1/60 f/8.0 1600, 2008-01-17 20:55:58
groot/019.jpg

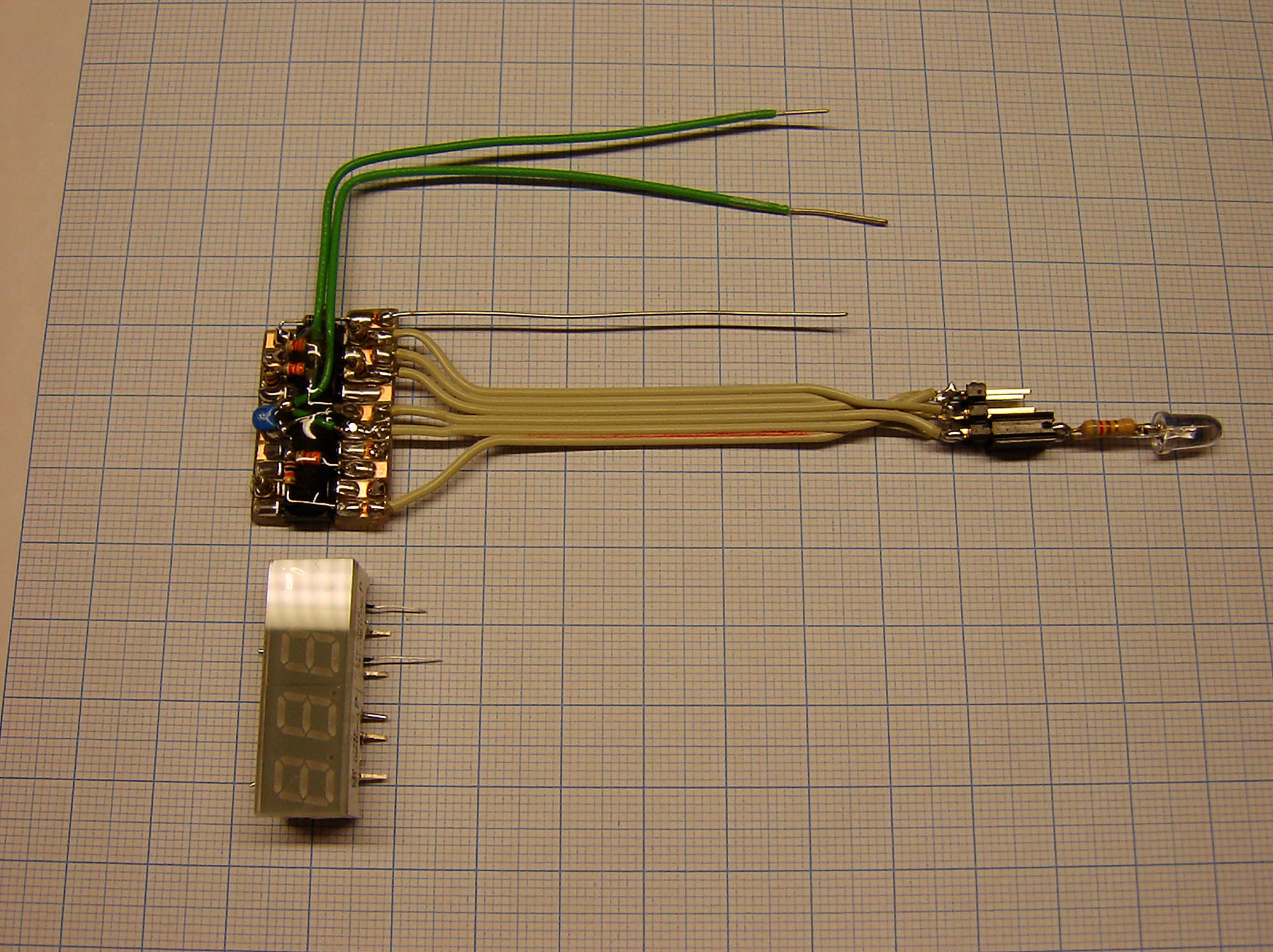

De electronica waaronder een Atmel attiny861 en 4x7 segment display die samen onder de + en - dimschakelaar komen.
groot152k, 1000x748
groter216k, 1200x898
best533k, 2000x1496
onbewerkt1.0M, 2000x1496 MZ3 7.7mm 1/130 f/3.9 100, 2008-05-05 23:45:16

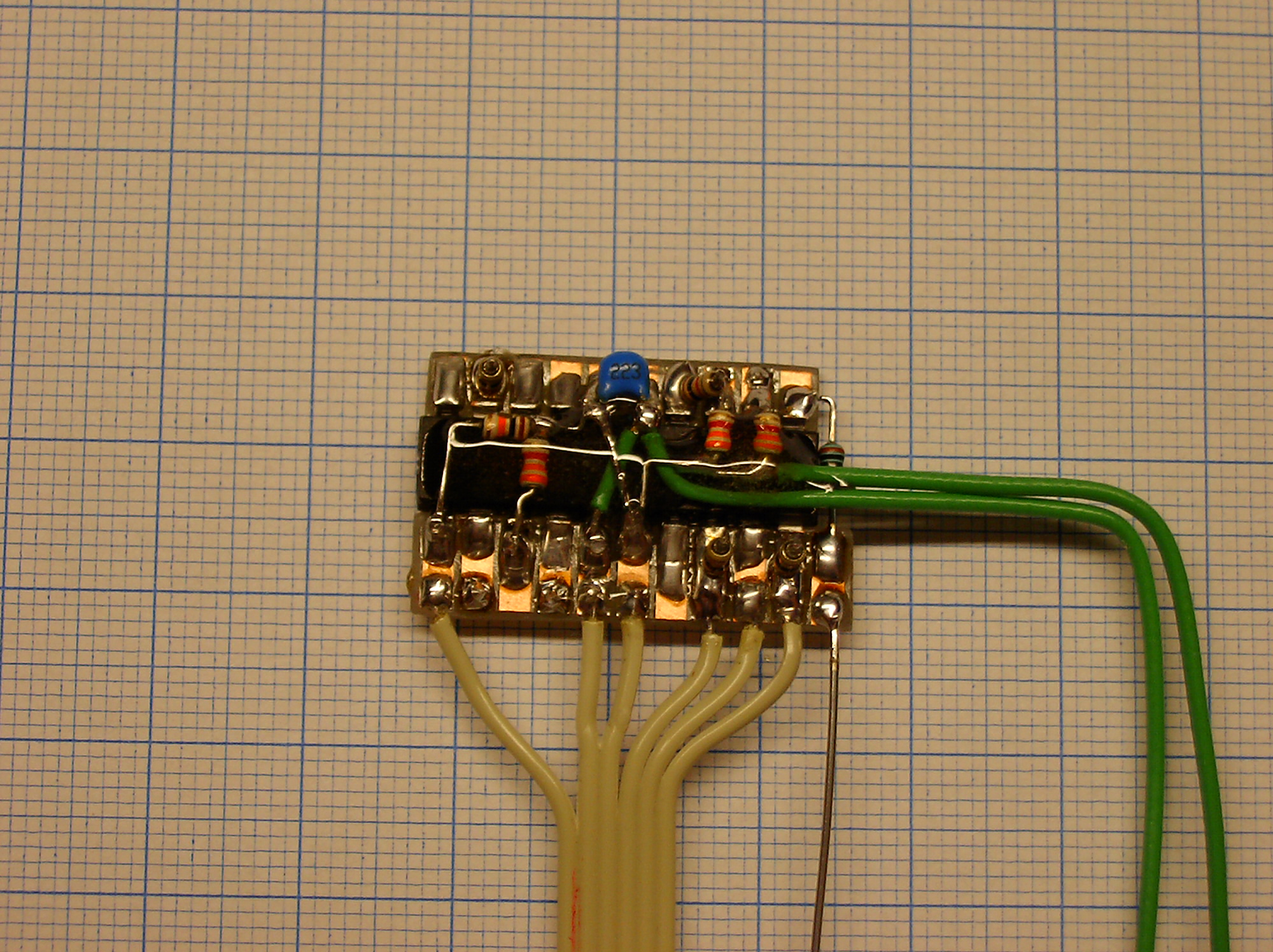

groot/020.jpg
groot152k, 1000x748
groter203k, 1200x898
best457k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 17.4mm 1/104 f/4.2 100, 2008-05-05 23:47:40
groot/021.jpg

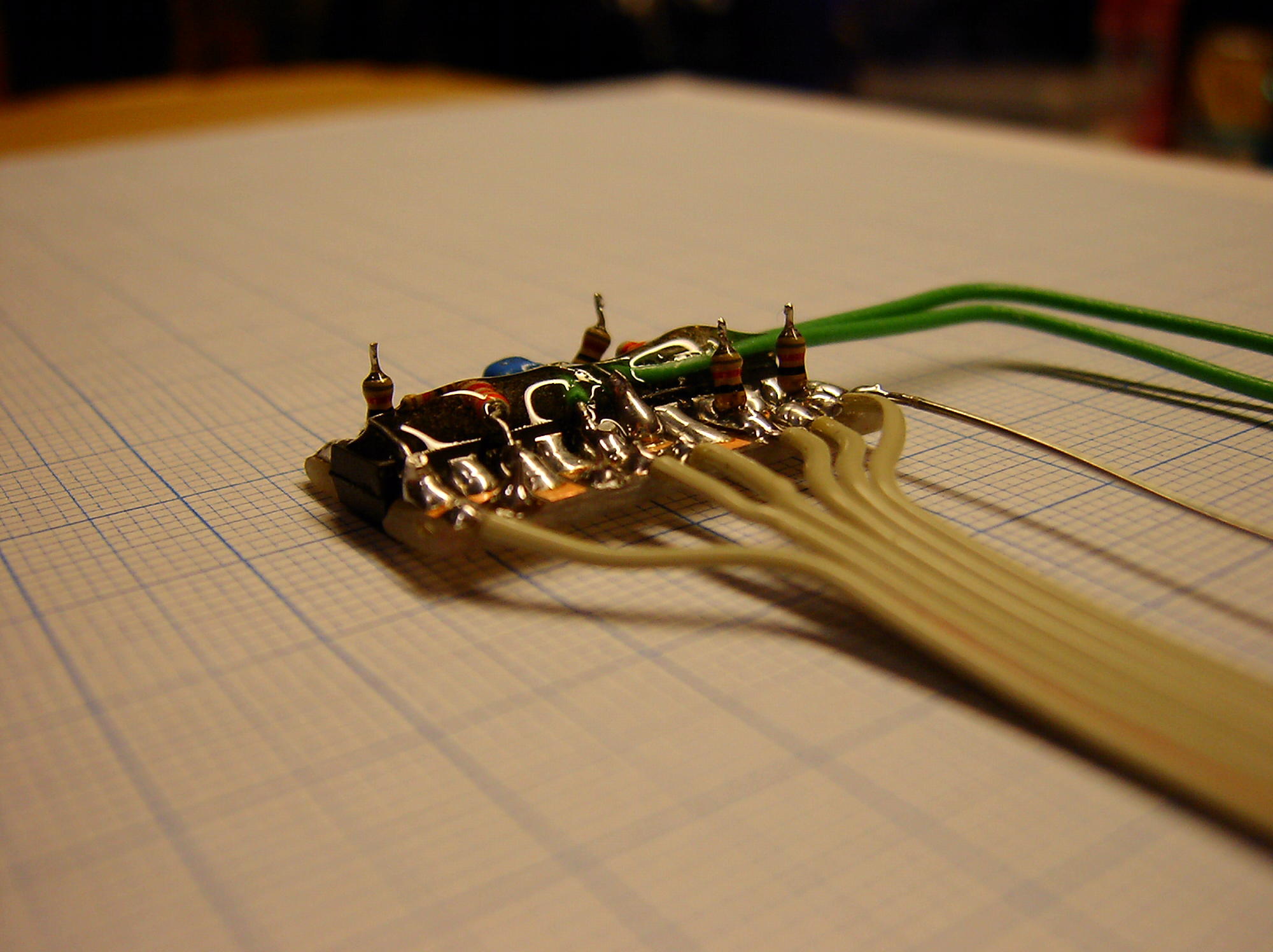

Het display wordt op vier 82 ohm weerstanden gemonteerd: vier kathodes.
groot69k, 1000x748
groter93k, 1200x898
best239k, 2000x1496
onbewerkt989k, 2000x1496 MZ3 7.7mm 1/137 f/3.3 100, 2008-05-05 23:55:22
groot/022.jpg

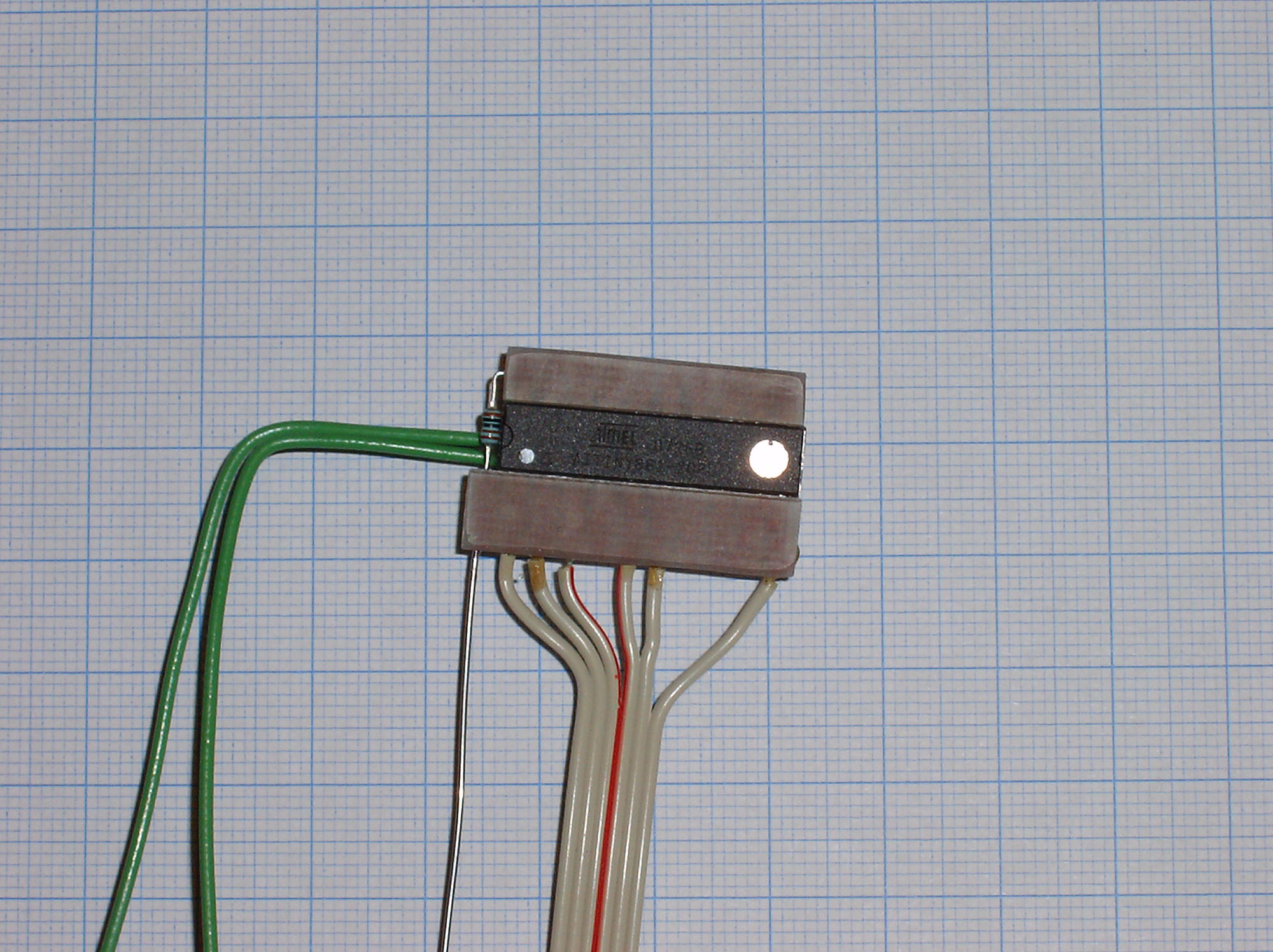

De achterkant van de attiny861 moet voor een goede werking van de ingebouwde temperatuursensor op het aluminium worden gelijmd.
groot127k, 1000x748
groter176k, 1200x898
best402k, 2000x1496
onbewerkt1.0M, 2000x1496 MZ3 23.1mm 1/90 f/11.8 100 (flash), 2008-05-06 00:03:46

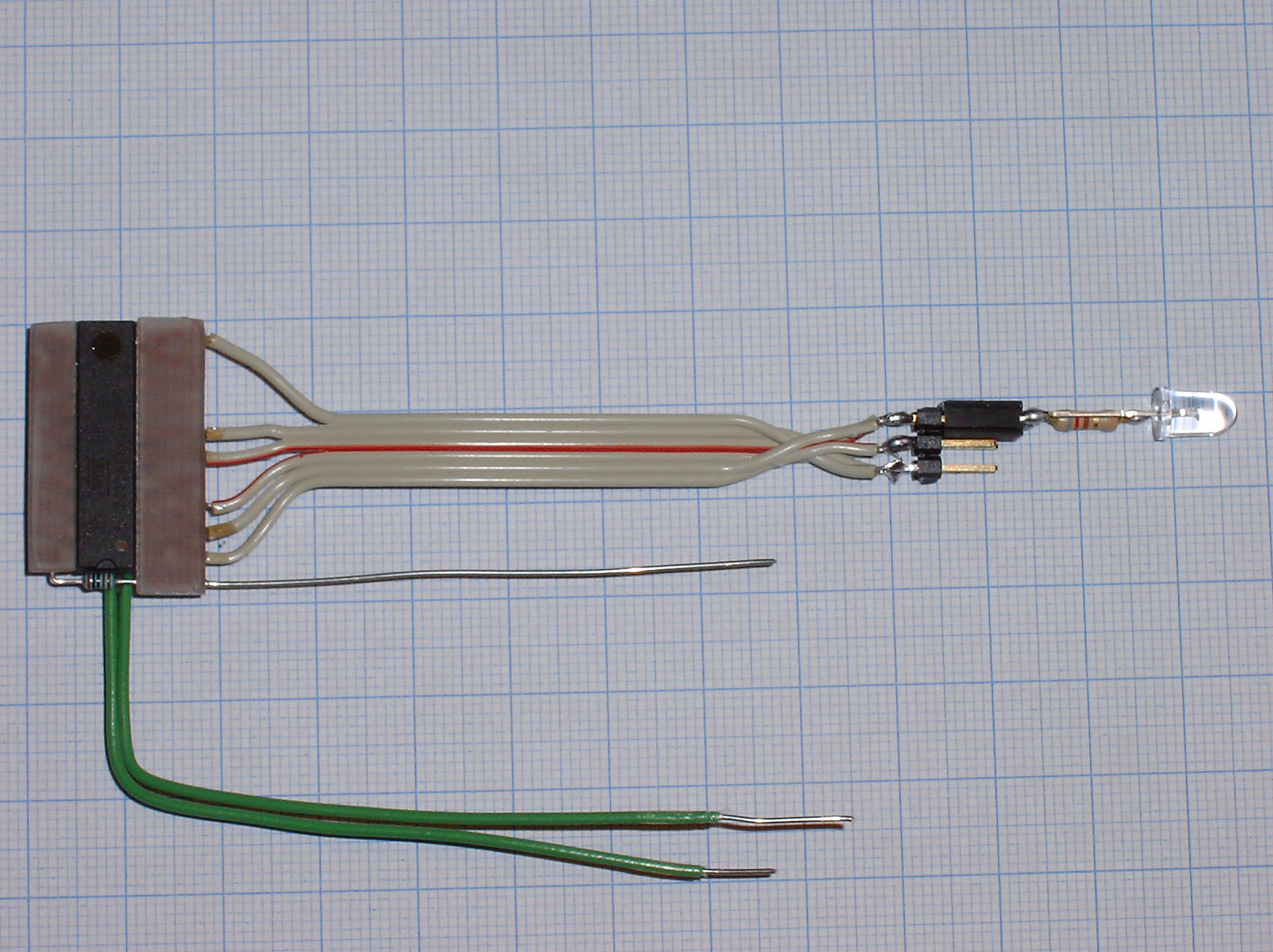

groot/023.jpg
groot112k, 1000x748
groter159k, 1200x898
best383k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 23.1mm 1/90 f/11.8 100 (flash), 2008-05-06 00:06:12

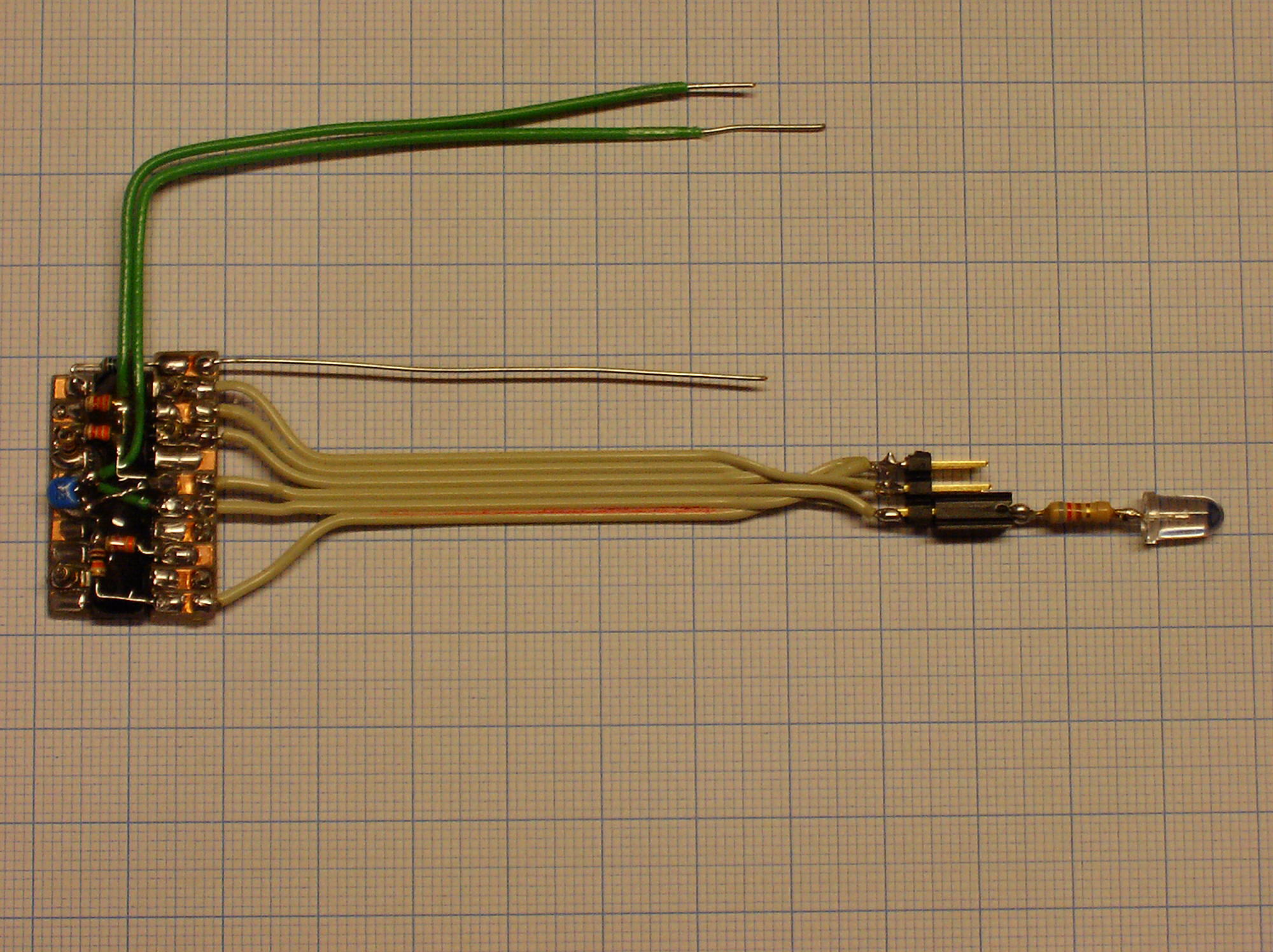

groot/024.jpg
groot131k, 1000x748
groter186k, 1200x898
best468k, 2000x1496
onbewerkt994k, 2000x1496 MZ3 23.1mm 1/66 f/4.9 200, 2008-05-06 00:07:48

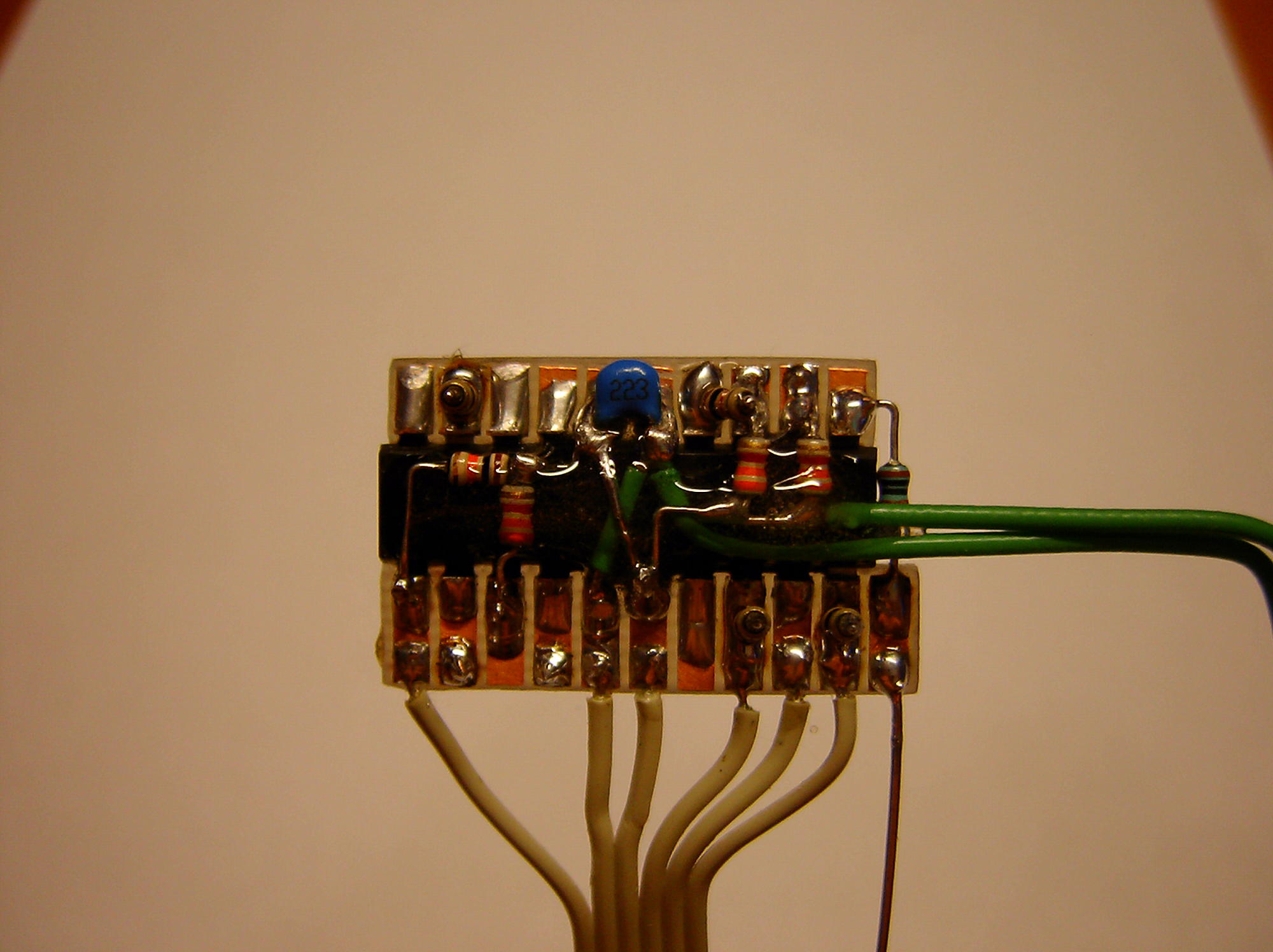

groot/025.jpg
De groene draadjes zijn voor de 5V voedingsspanning. de blanke draad is een half-duplex communicatielijn, de rest is tijdelijk voor programmeren.
groot51k, 1000x748
groter70k, 1200x898
best198k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 7.7mm 1/77 f/2.7 100, 2008-05-06 21:29:36
groot/026.jpg

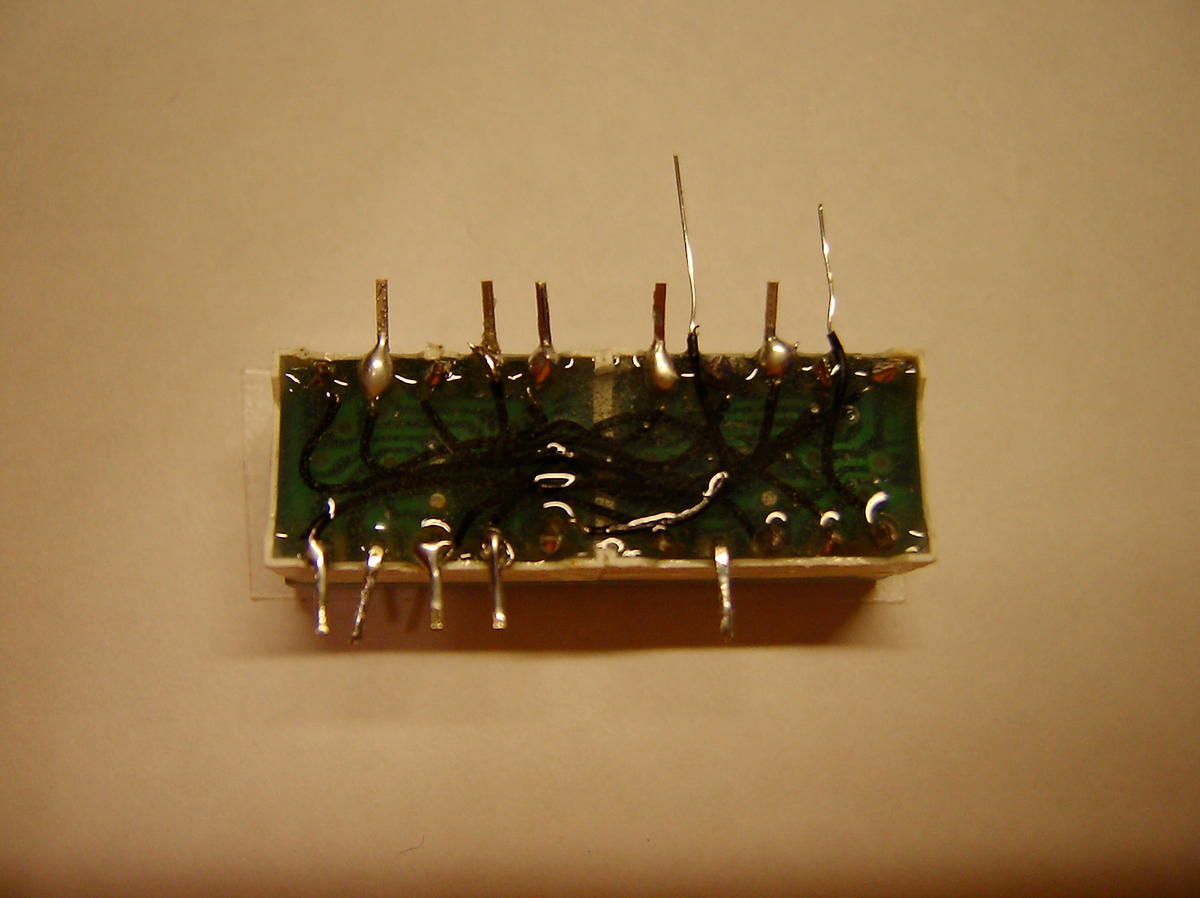

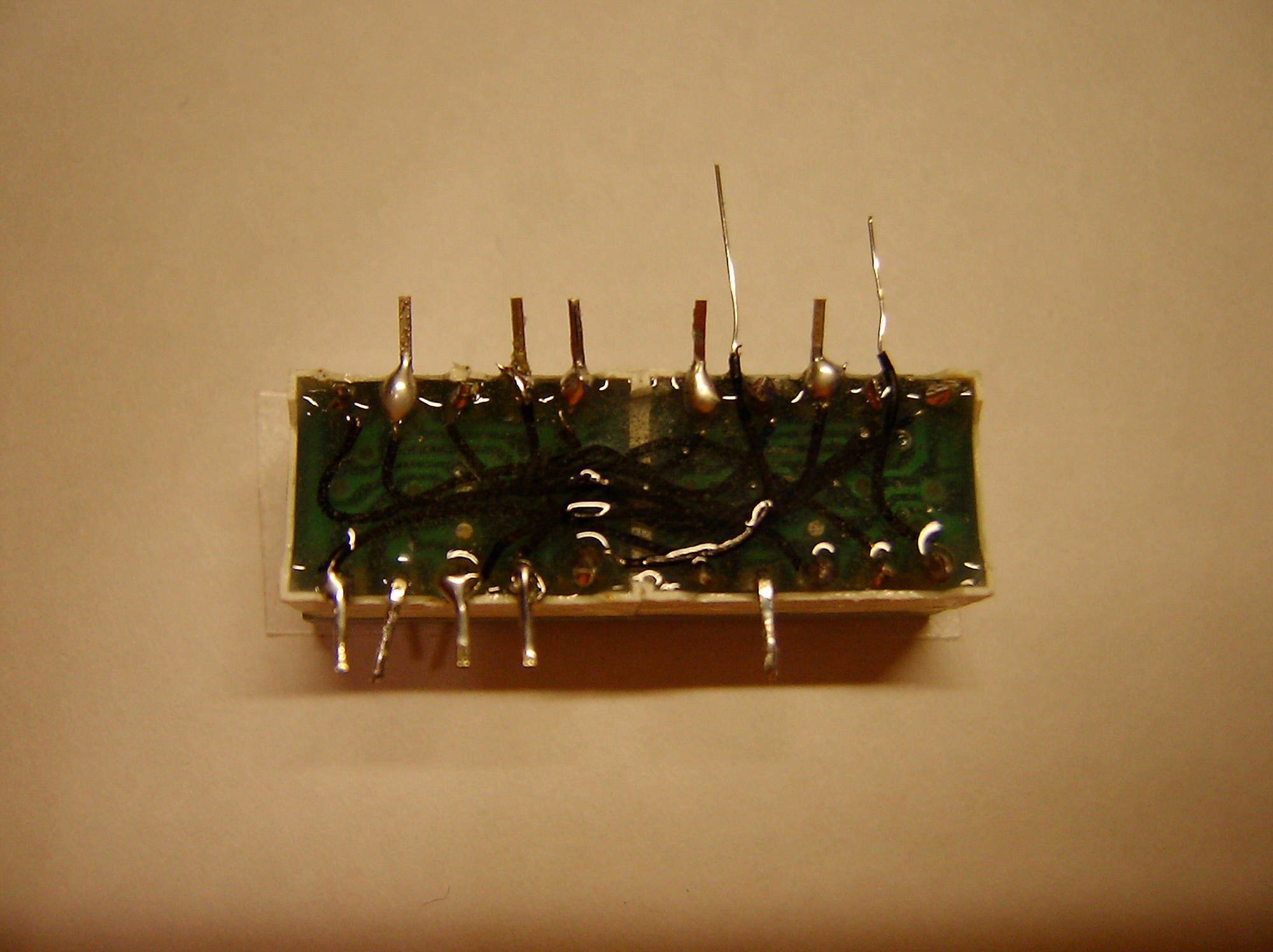

Het display van onderen gezien: de corresponderende anodes zijn doorverbonden en daarna is alles met lijm ingegoten.
groot48k, 1000x748
groter66k, 1200x898
best187k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 7.7mm 1/60 f/2.7 100, 2008-05-06 21:31:42
groot/027.jpg

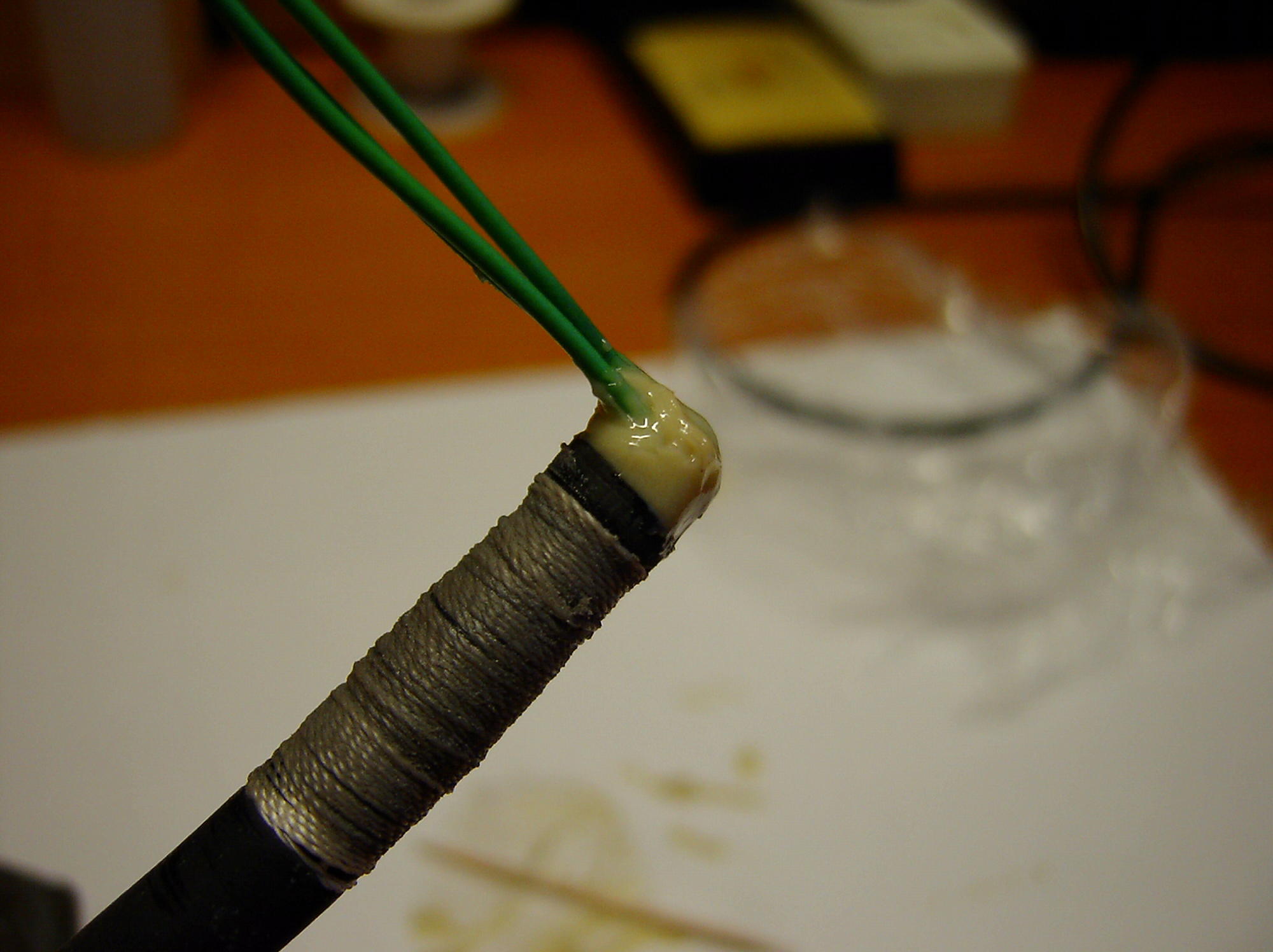

De lampkabel: ground, 10-14.23V lampspanning (1A max) en een datalijn. Nylon en twee lijmsoorten gebruikt voor trekontlasting en tegen kruip van water in de kabel.
groot45k, 1000x748
groter62k, 1200x898
best180k, 2000x1496
onbewerkt1.0M, 2000x1496 MZ3 7.7mm 1/69 f/2.7 100, 2008-07-07 21:50:22
groot/028.jpg

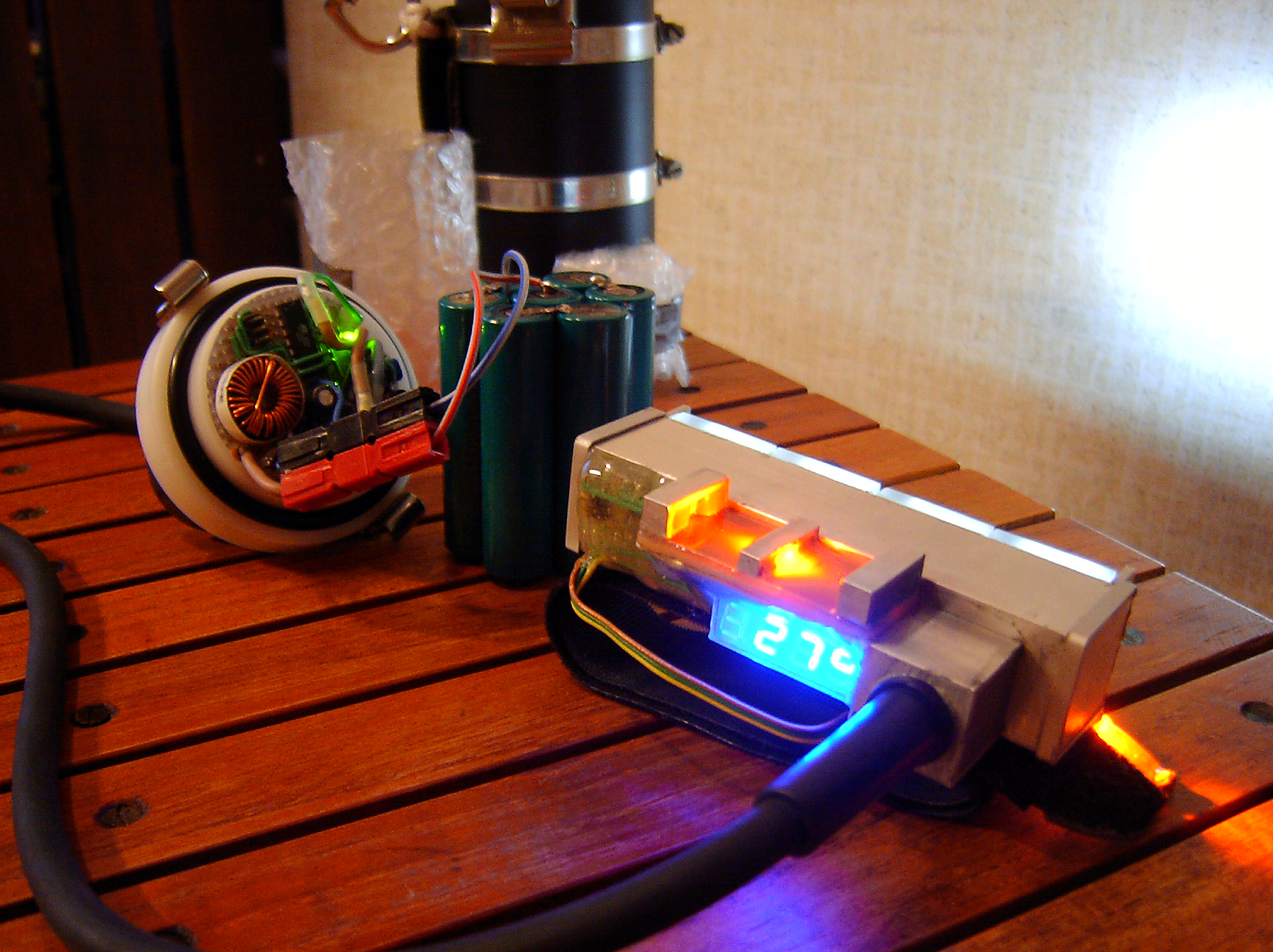

Onder de deksel van de canister zit een boost converter om hogere spanning te maken en een attiny84 met besturingssoftware.
groot102k, 1000x748
groter138k, 1200x898
best347k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 7.7mm 1/19 f/2.7 200, 2008-07-15 21:44:08

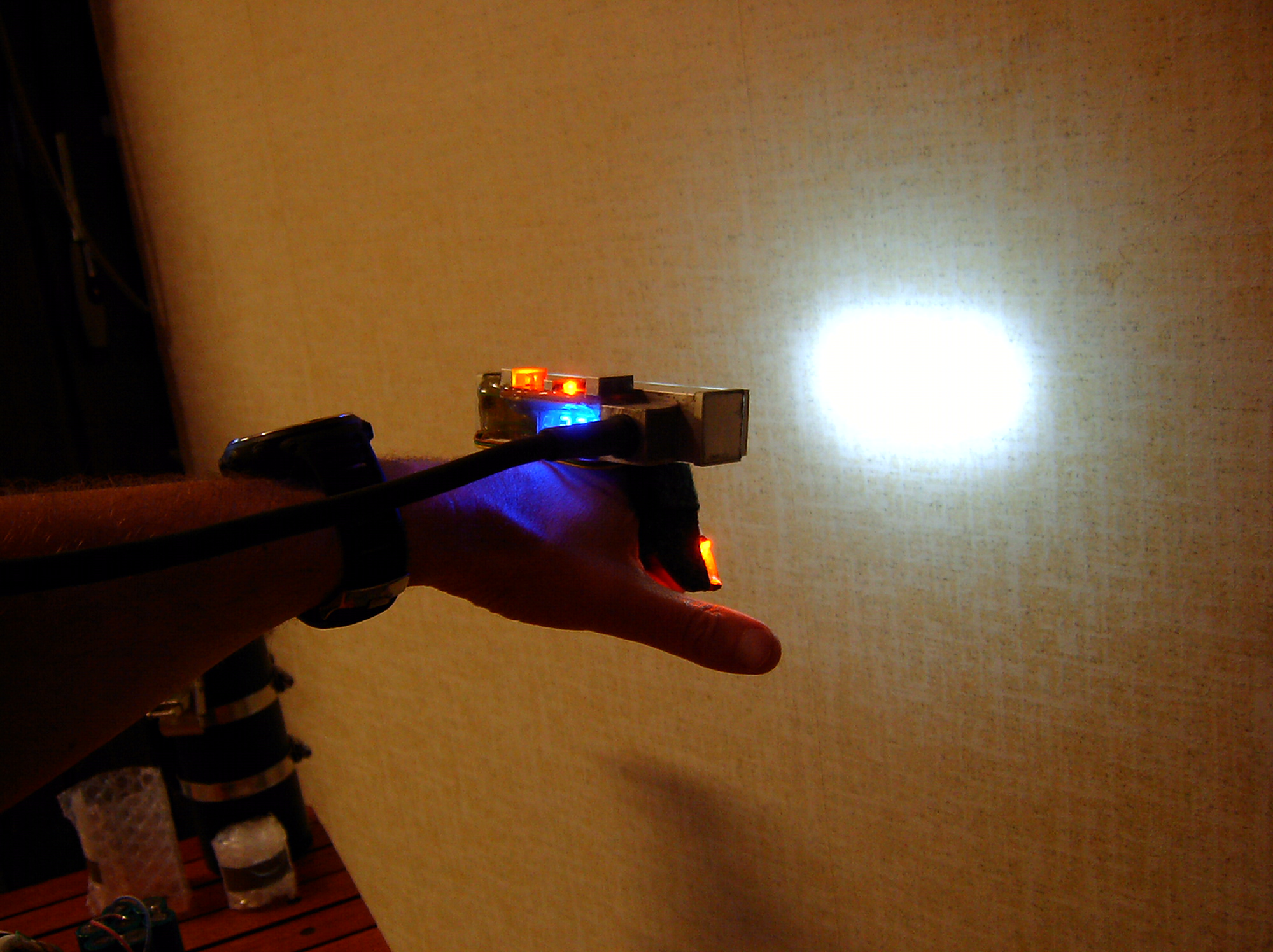

groot/029.jpg
groot65k, 1000x748
groter91k, 1200x898
best248k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 7.7mm 1/29 f/2.7 134, 2008-07-15 21:46:06

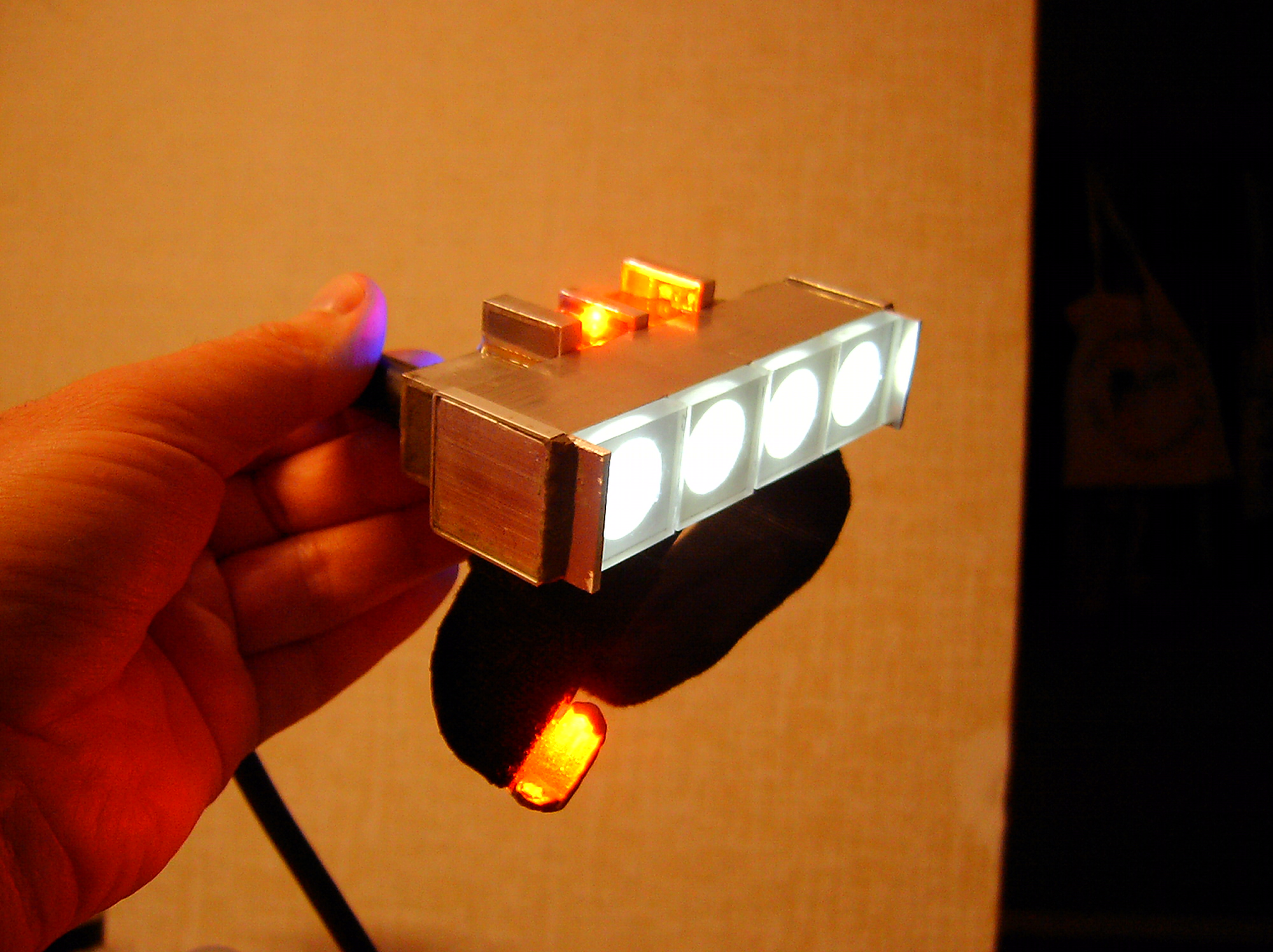

groot/030.jpg
groot57k, 1000x748
groter81k, 1200x898
best237k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 7.7mm 1/26 f/2.7 195, 2008-07-15 21:47:30

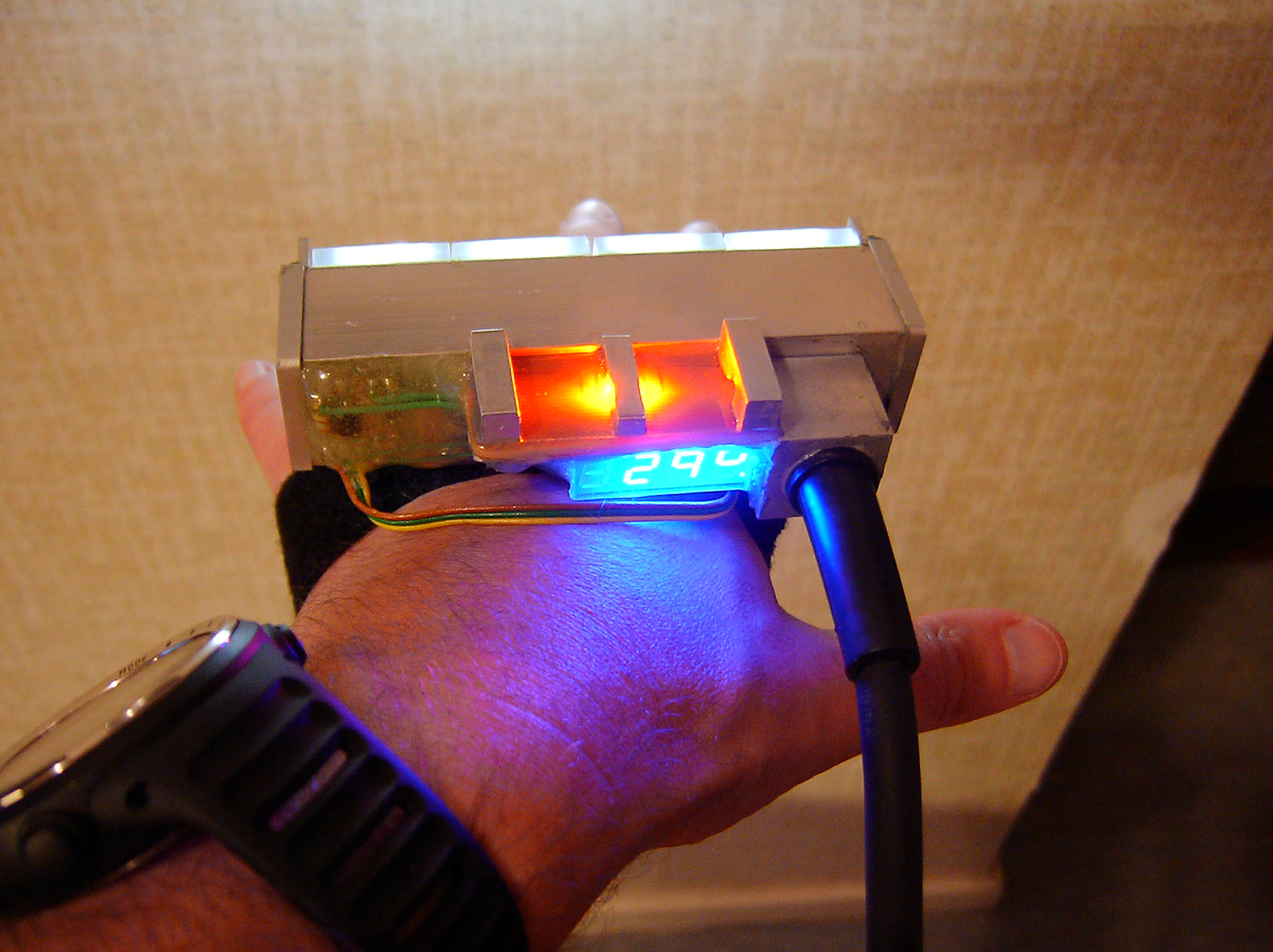

groot/031.jpg
groot80k, 1000x748
groter113k, 1200x898
best315k, 2000x1496
onbewerkt1.0M, 2000x1496 MZ3 7.7mm 1/20 f/2.7 200, 2008-07-15 21:52:40

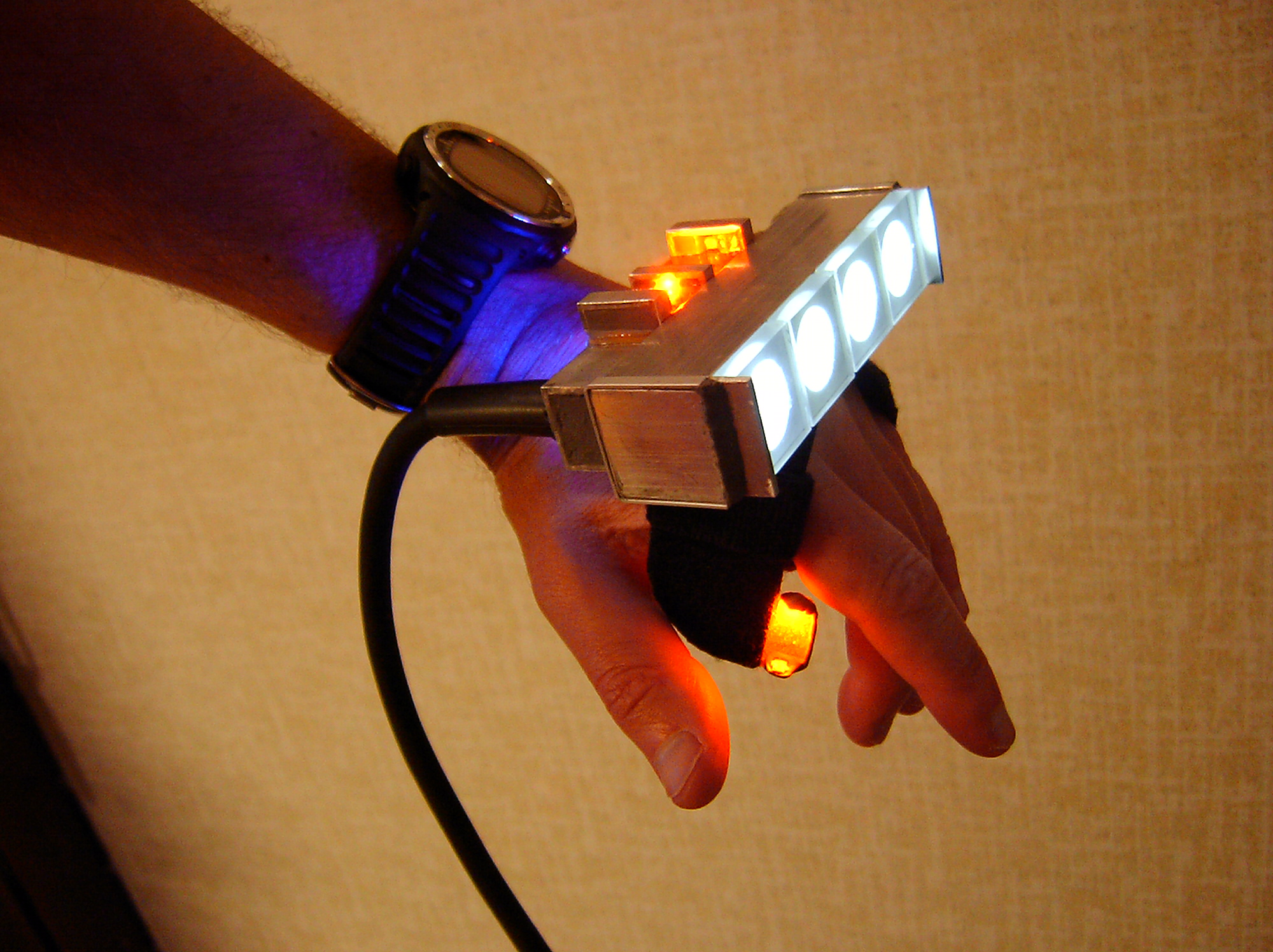

groot/032.jpg
groot76k, 1000x748
groter106k, 1200x898
best298k, 2000x1496
onbewerkt1.1M, 2000x1496 MZ3 7.7mm 1/24 f/2.7 200, 2008-07-15 21:53:50

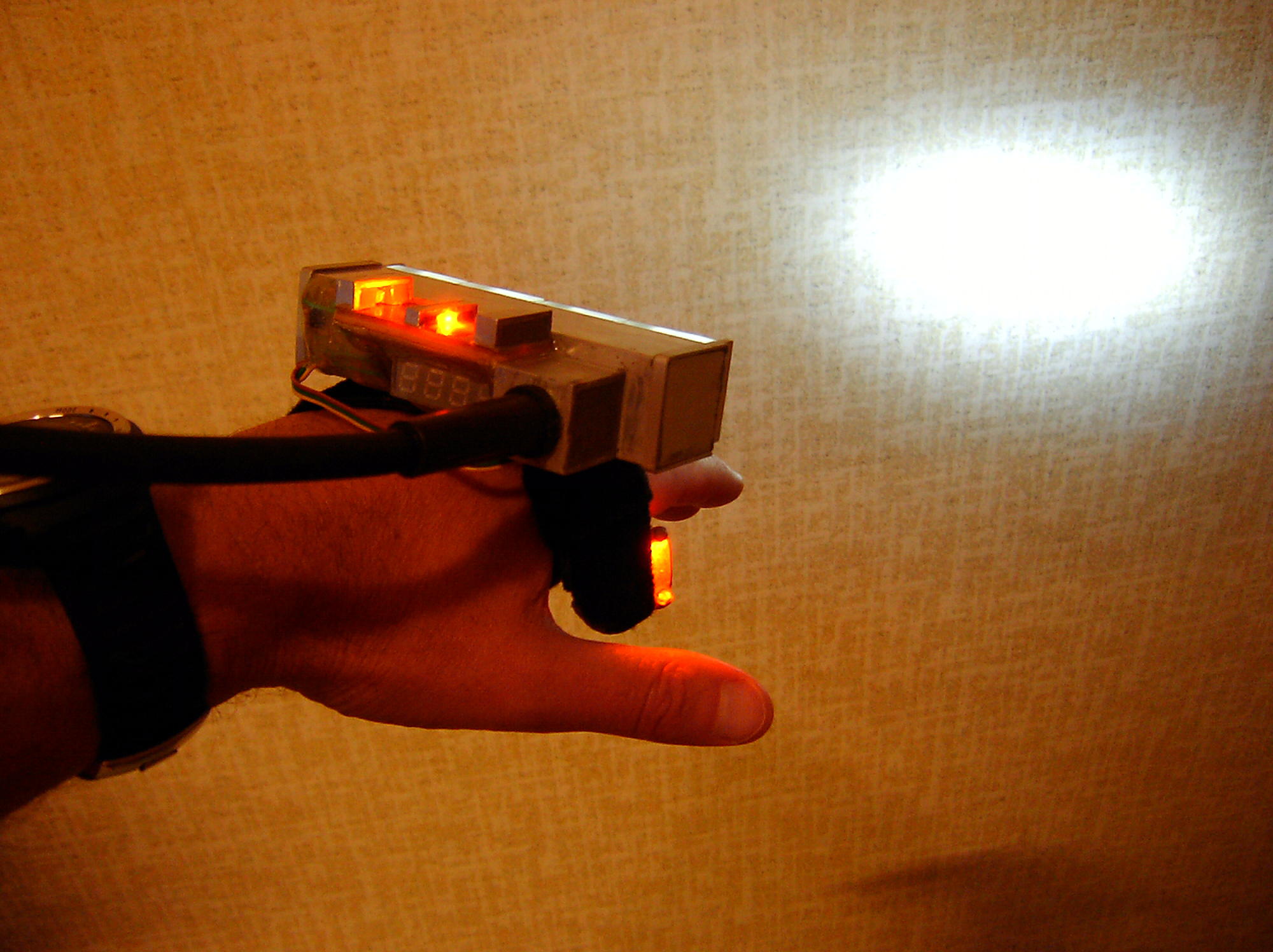

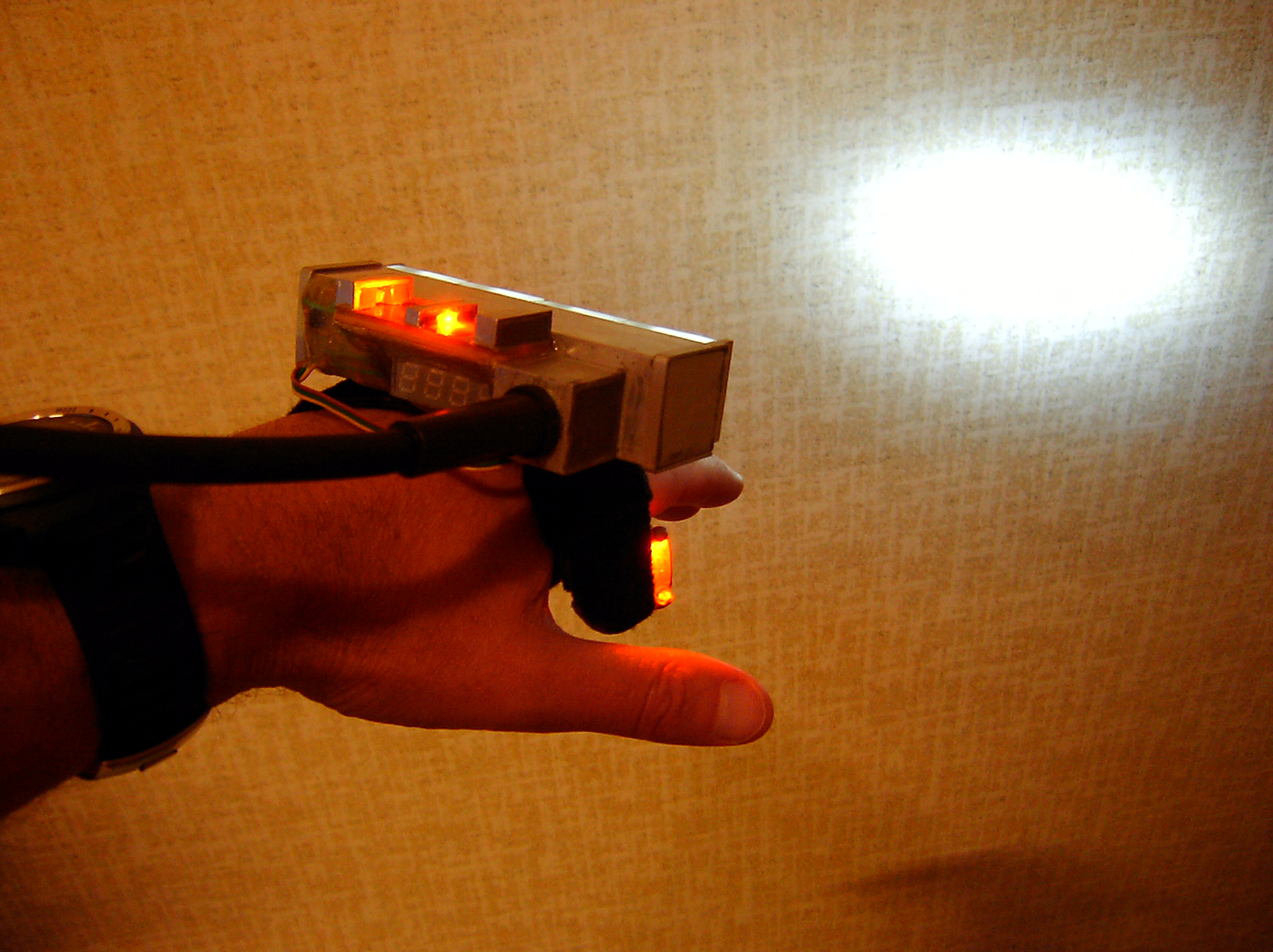

groot/033.jpg
groot77k, 1000x748
groter107k, 1200x898
best278k, 2000x1496
onbewerkt985k, 2000x1496 MZ3 7.7mm 1/27 f/2.7 160, 2008-07-15 22:03:36

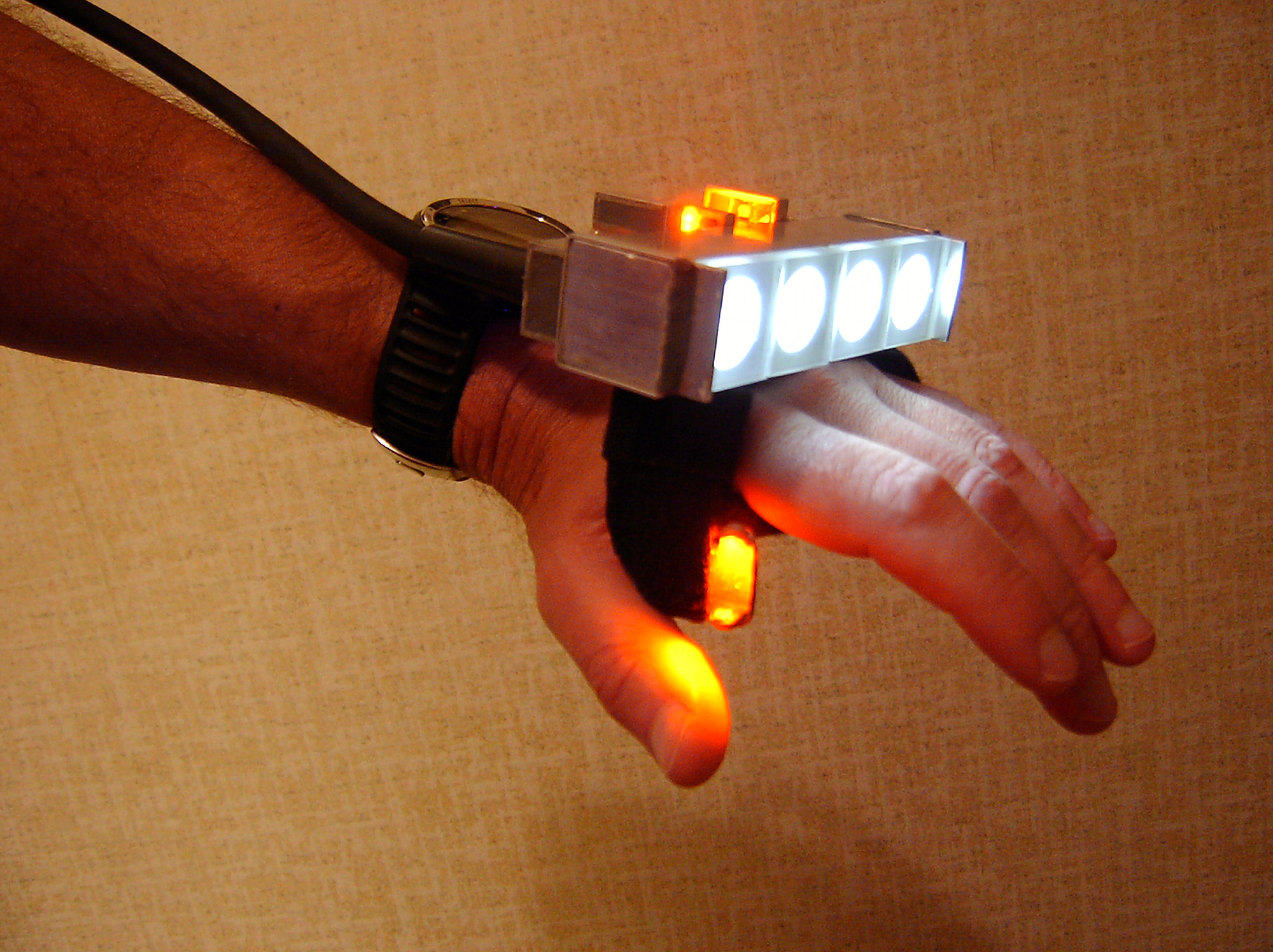

groot/034.jpg
groot93k, 1000x748
groter132k, 1200x898
best354k, 2000x1496
onbewerkt1.0M, 2000x1496 MZ3 7.7mm 1/22 f/2.7 200, 2008-07-15 22:05:06
groot/035.jpg

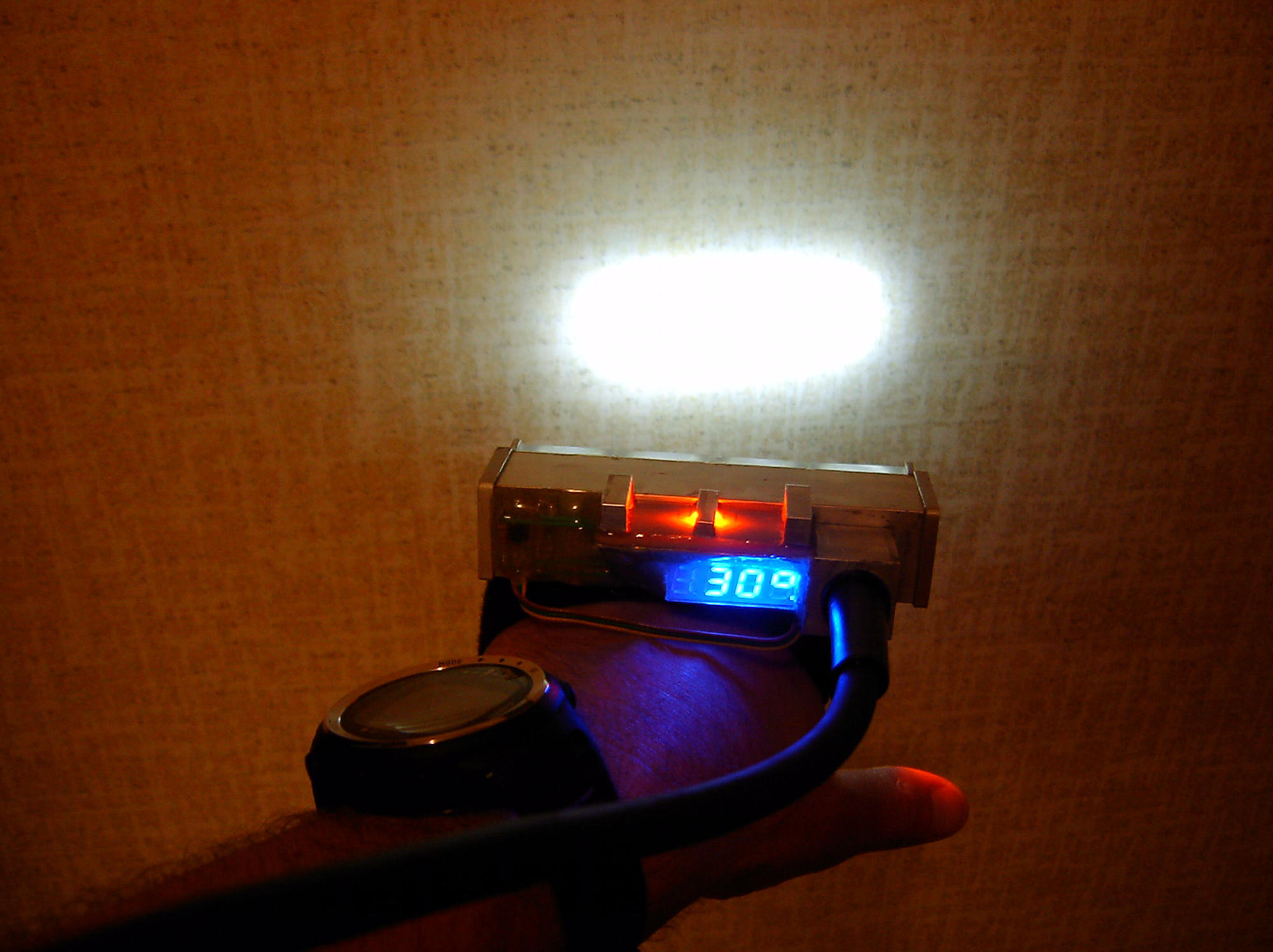

De lampkop begint op te warmen door het gespeel. Vermogen staat op z'n laagst (20mA of zo).
groot64k, 1000x748
groter88k, 1200x898
best228k, 2000x1496
onbewerkt991k, 2000x1496 MZ3 7.7mm 1/46 f/2.7 100, 2008-07-15 22:08:22
groot/154.jpg

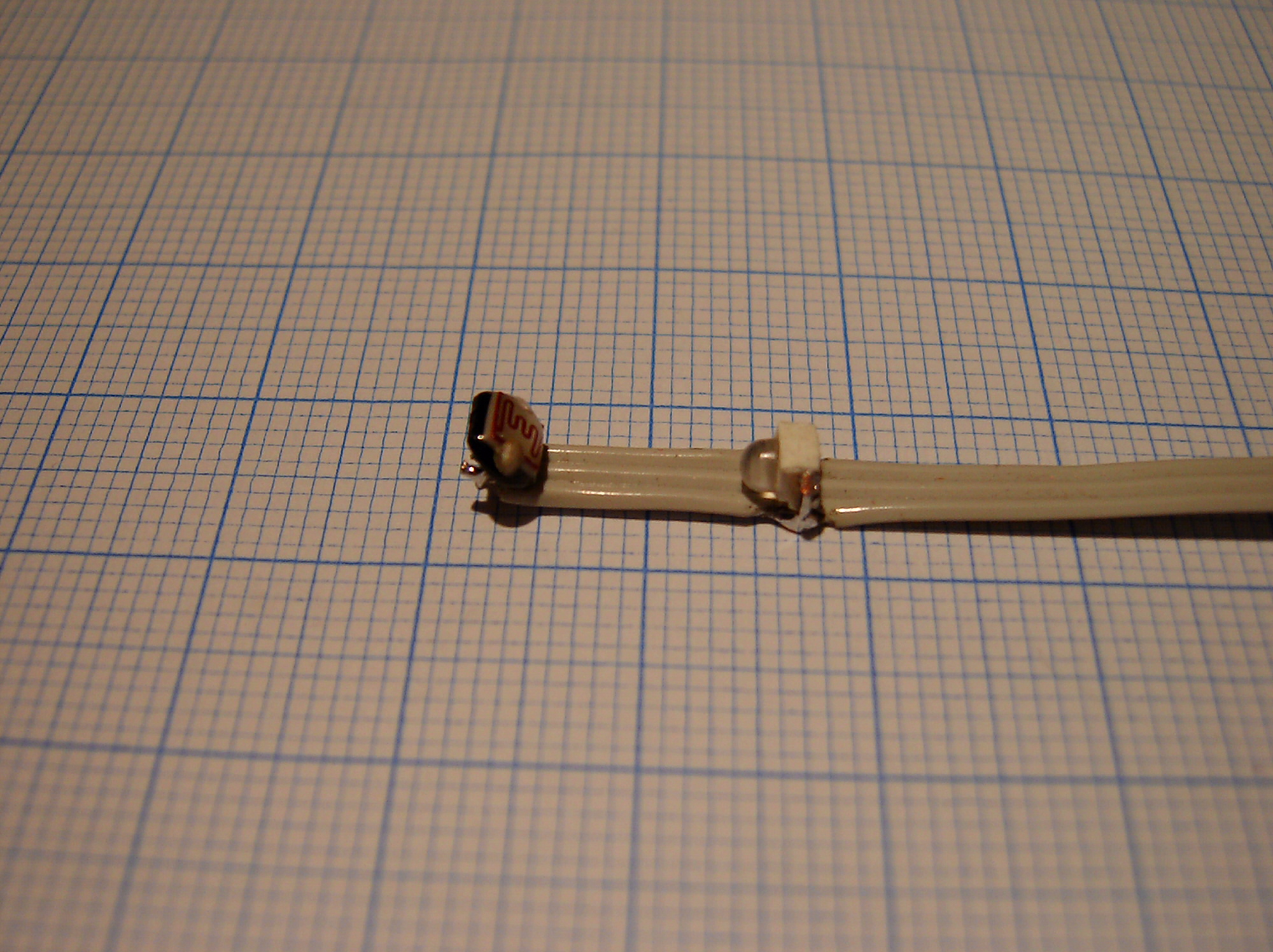

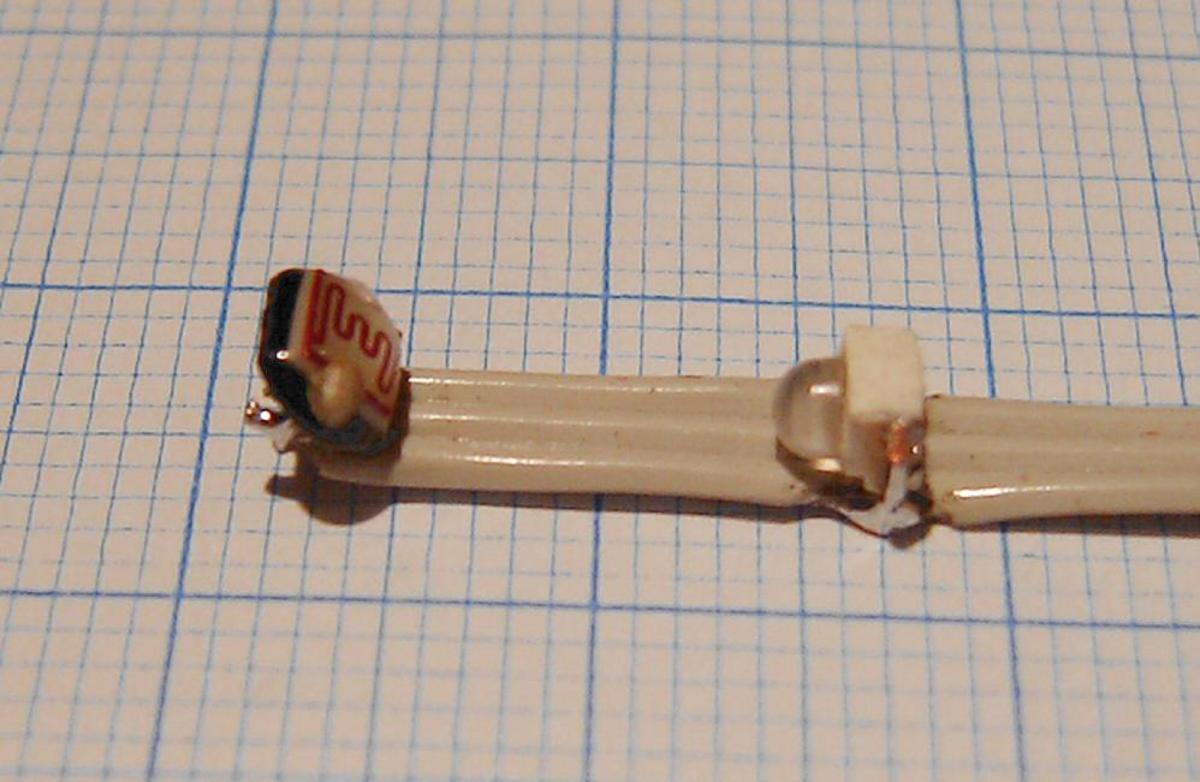

Een nieuwe duimsensor gemaakt want ik was niet tevreden over de klittenband constructie.
groot69k, 1000x651
groter89k, 1200x782
best74k, 998x650
onbewerkt990k, 2000x1496 MZ3 7.7mm 1/128 f/3.3 100, 2008-08-19 21:32:56
groot/176.jpg

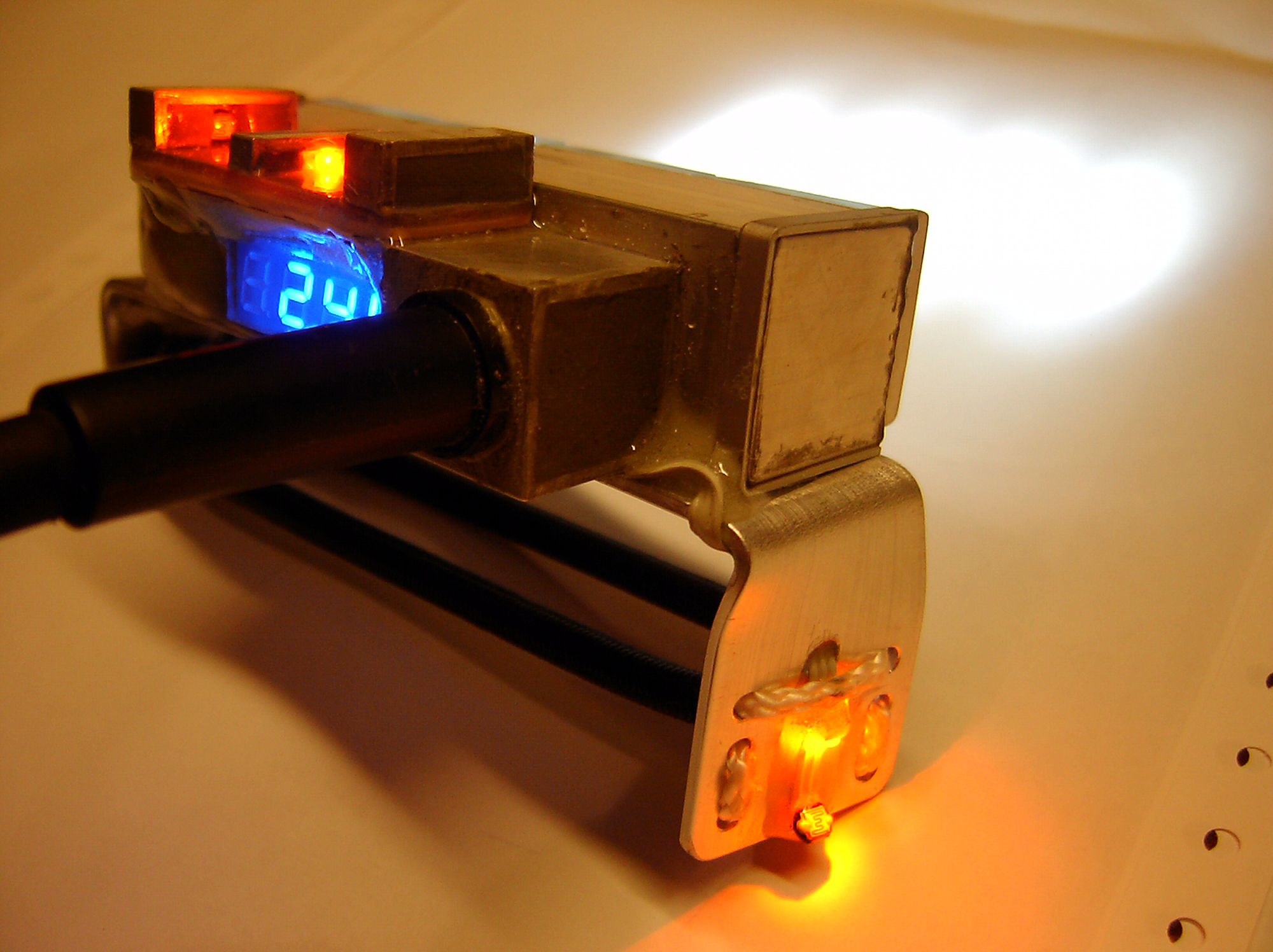

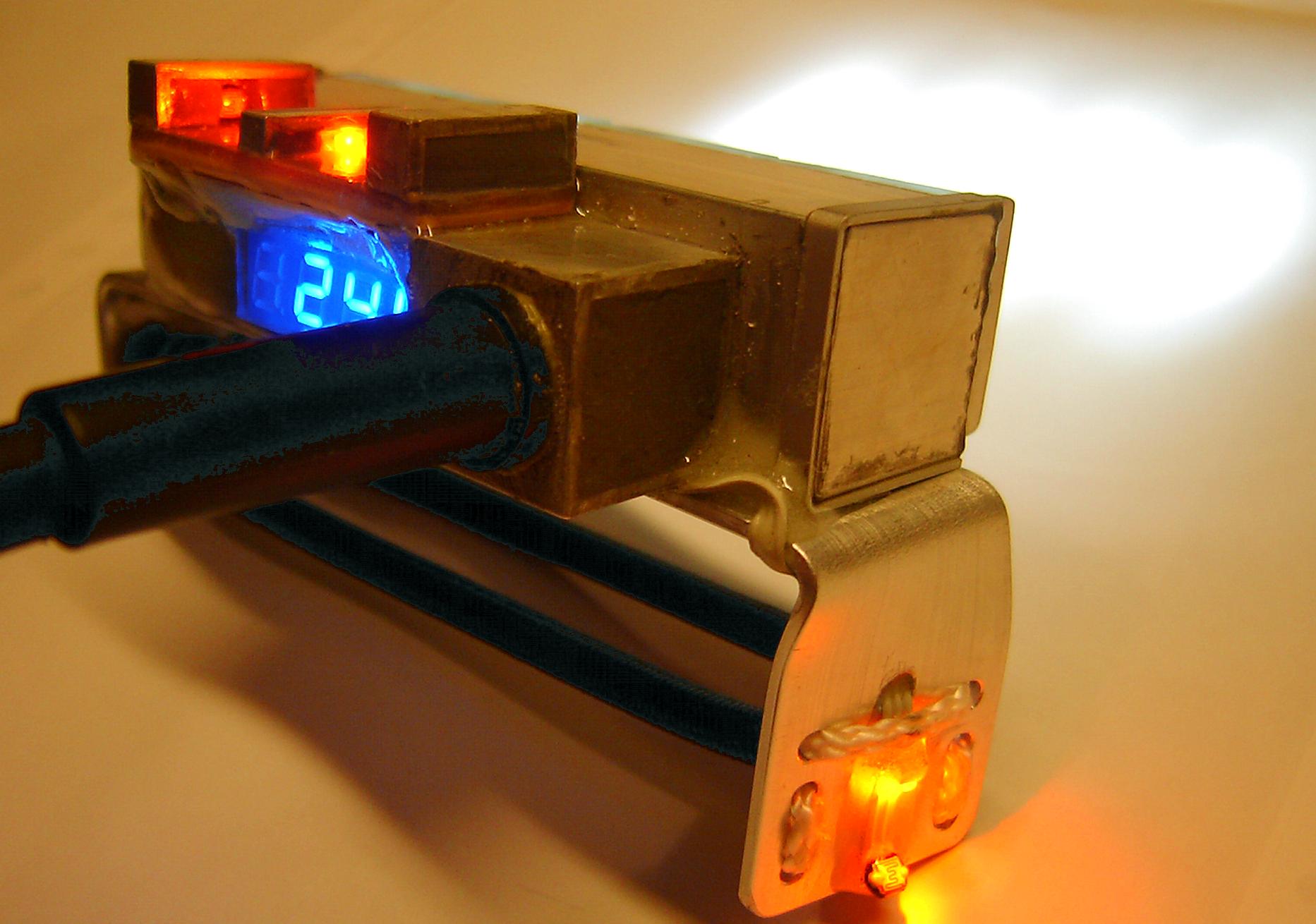

Een eigen goodman handle m.b.v. dik bungee elastiek en aluminium. Bij de duimsensor is dit ergonomisch verbogen.
groot54k, 1000x702
groter74k, 1200x843
best174k, 1865x1310
onbewerkt1.0M, 2000x1496 MZ3 7.7mm 1/82 f/2.7 100, 2008-08-22 22:05:16

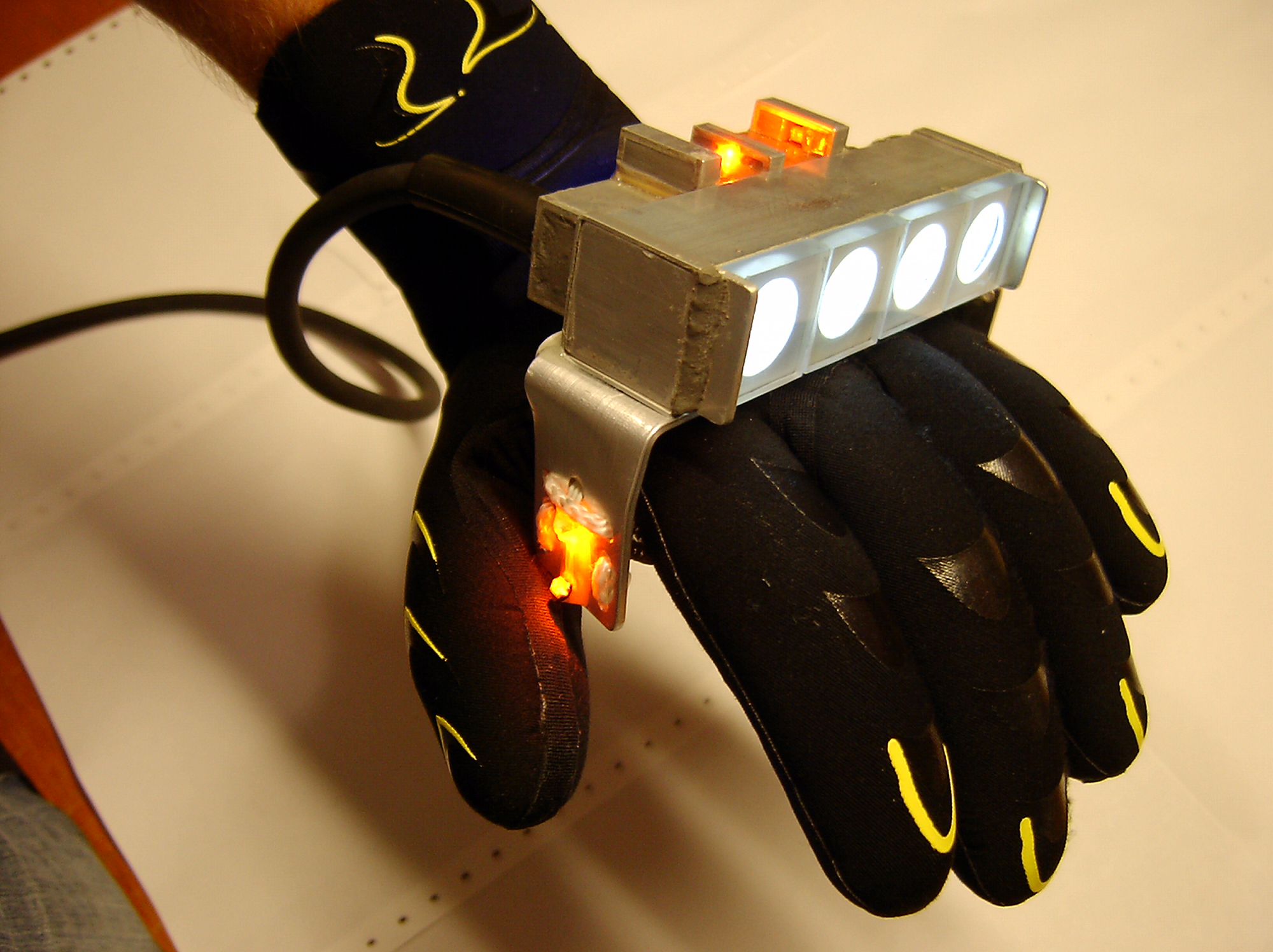

groot/182.jpg

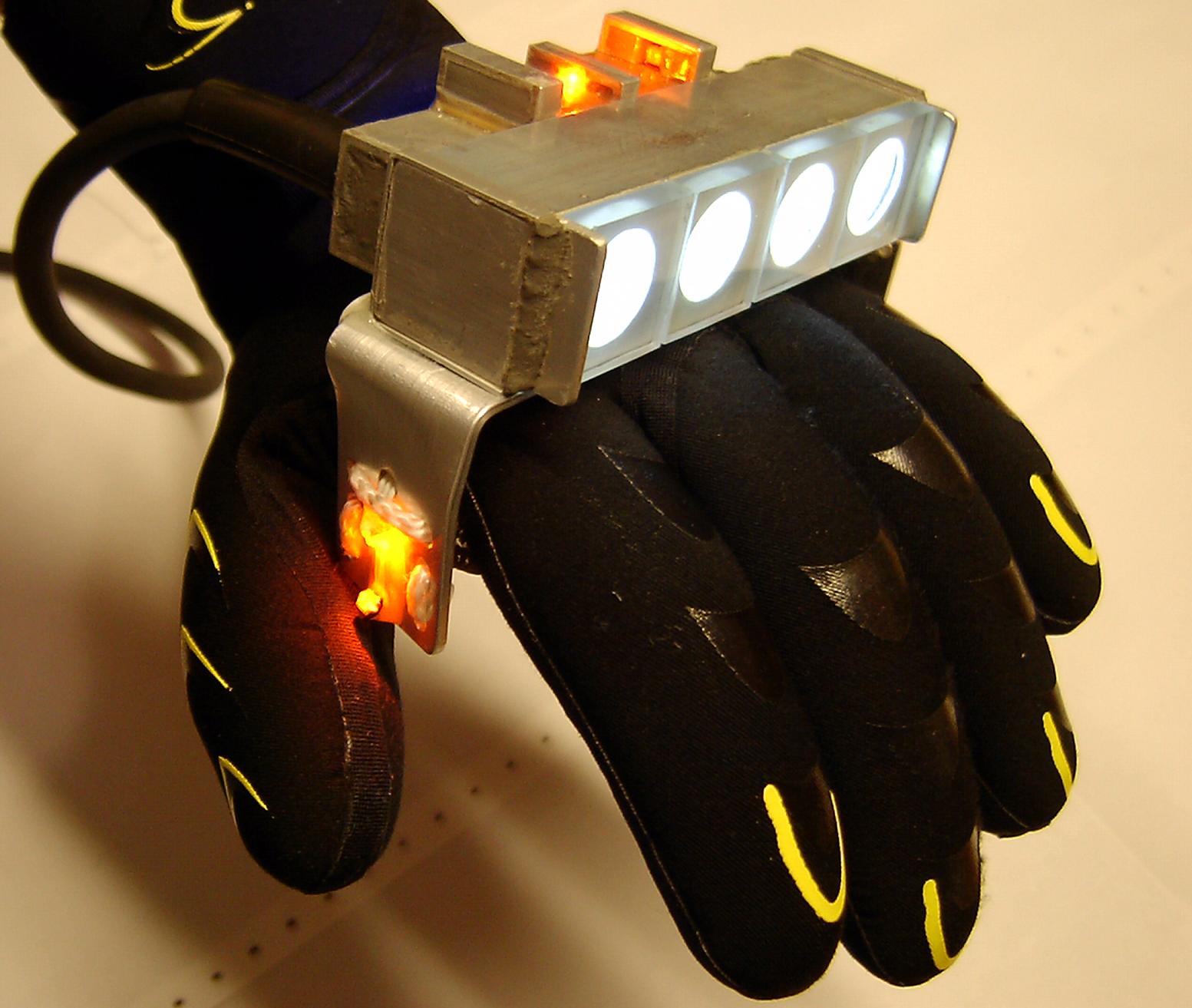

Met of zonder handschoenen, het zit prettig.
groot75k, 1000x845
groter101k, 1200x1015
best160k, 1553x1313
onbewerkt1.0M, 2000x1496 MZ3 7.7mm 1/30 f/2.7 104, 2008-08-22 22:09:32

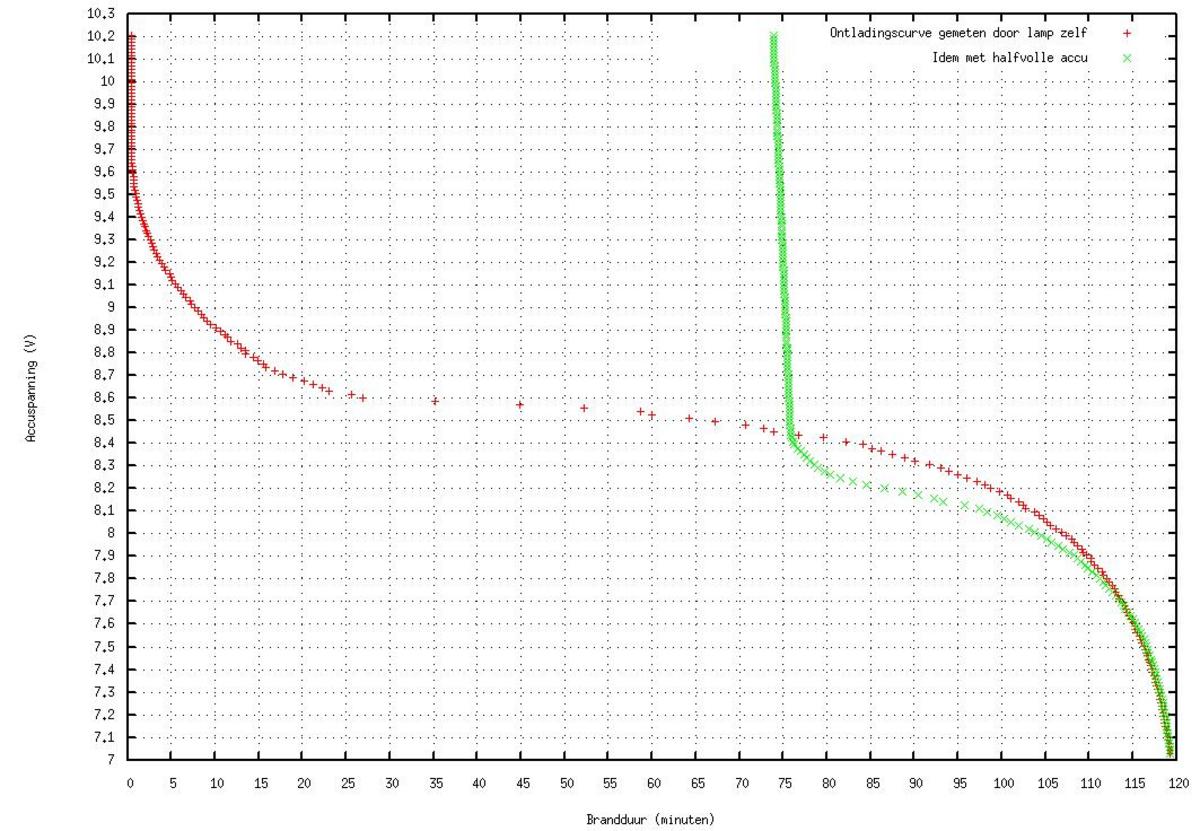

groot/brandduur.jpg

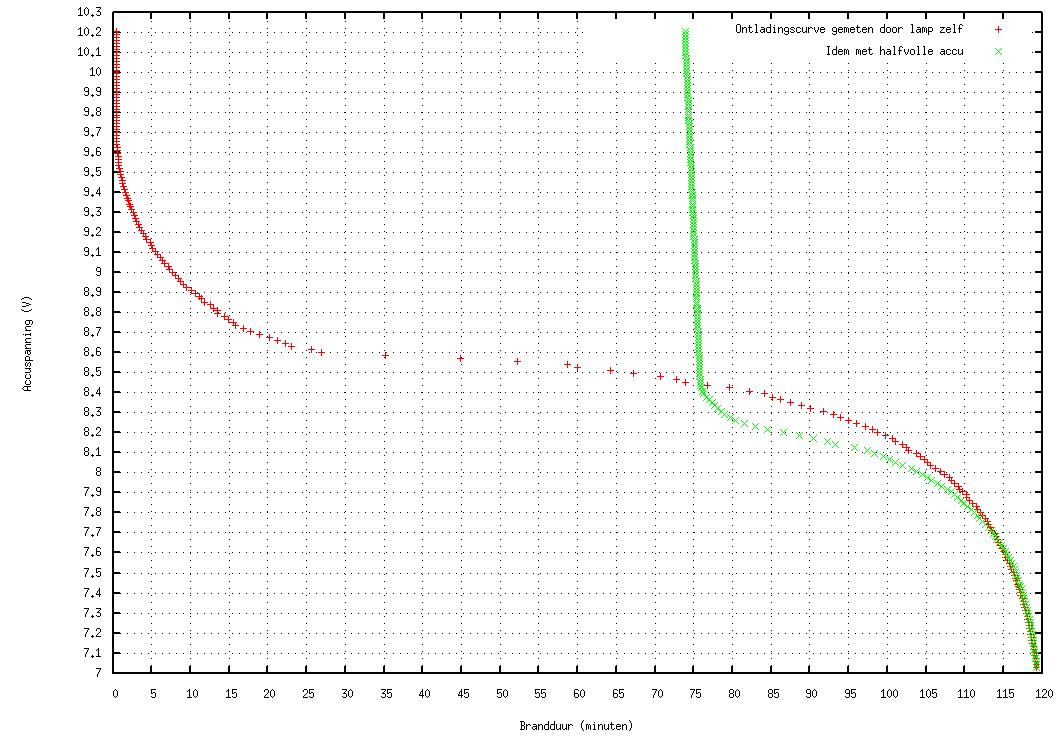

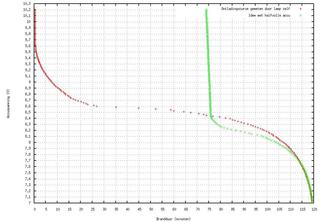

De 4500mAh accu met 7 cellen geeft ongeveer twee uur lang licht op vol vermogen. Daarna gaat de lampsoftware dimmen.
groot143k, 1000x692
groter171k, 1200x831
best167k, 1063x736, 2008-08-24 18:52:53

groot/opengebroken.jpg

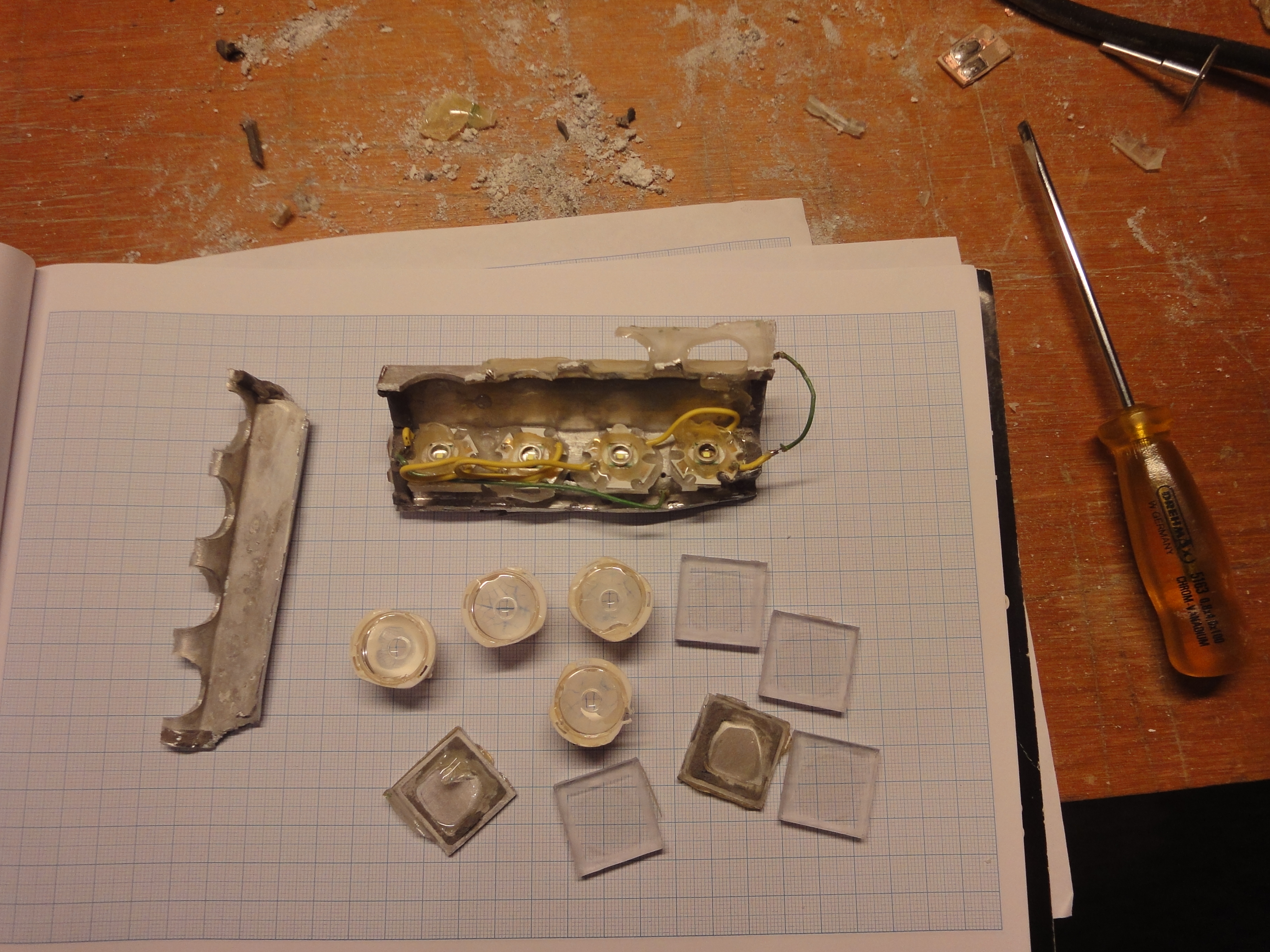

Na ruim 2.5 jaar de lampenkop opengebroken omdat de kabeldoorvoer aan de achterkant een constructiefout bevatte met als gevolg een klein lek. Ondanks dat duurde het nog vele maanden en vele duiken voordat het vocht een van de LEDs vernielde maar nu was het zover.
groot107k, 1000x750
groter151k, 1200x900
best4.3M, 3648x2736 DSC-WX1 4.2mm 1/60 f/2.4 160, 2011-02-25 19:24:44
groot/opengebroken-leds.jpg

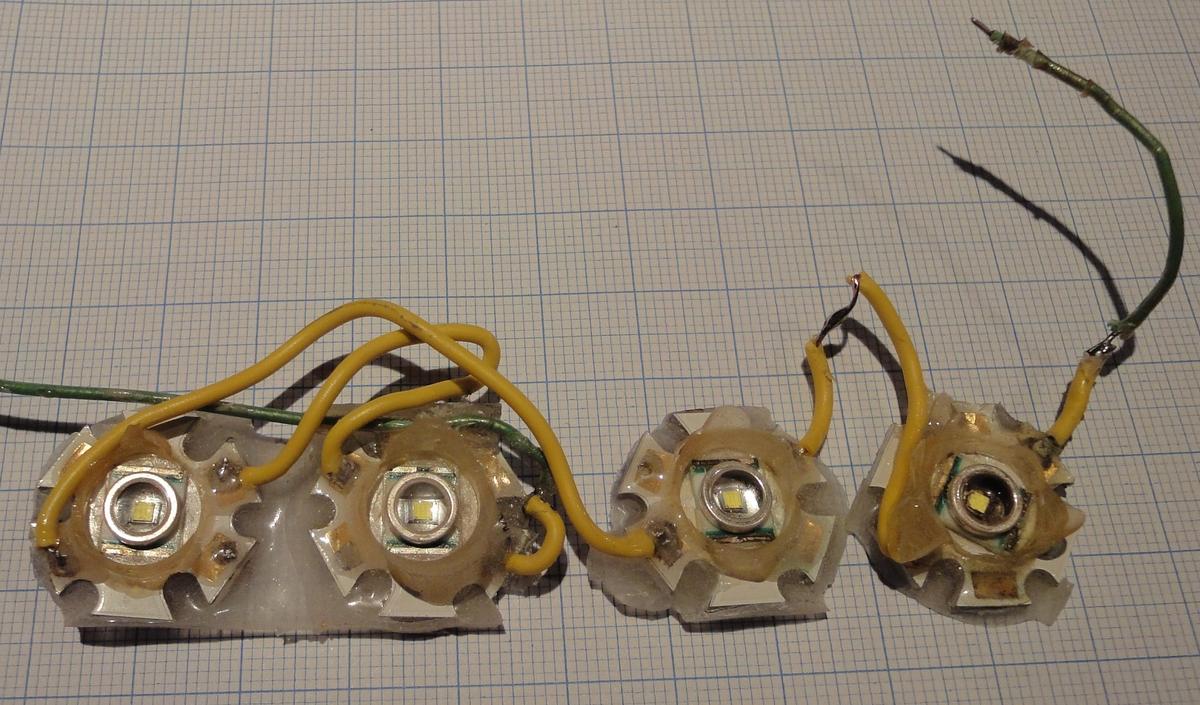

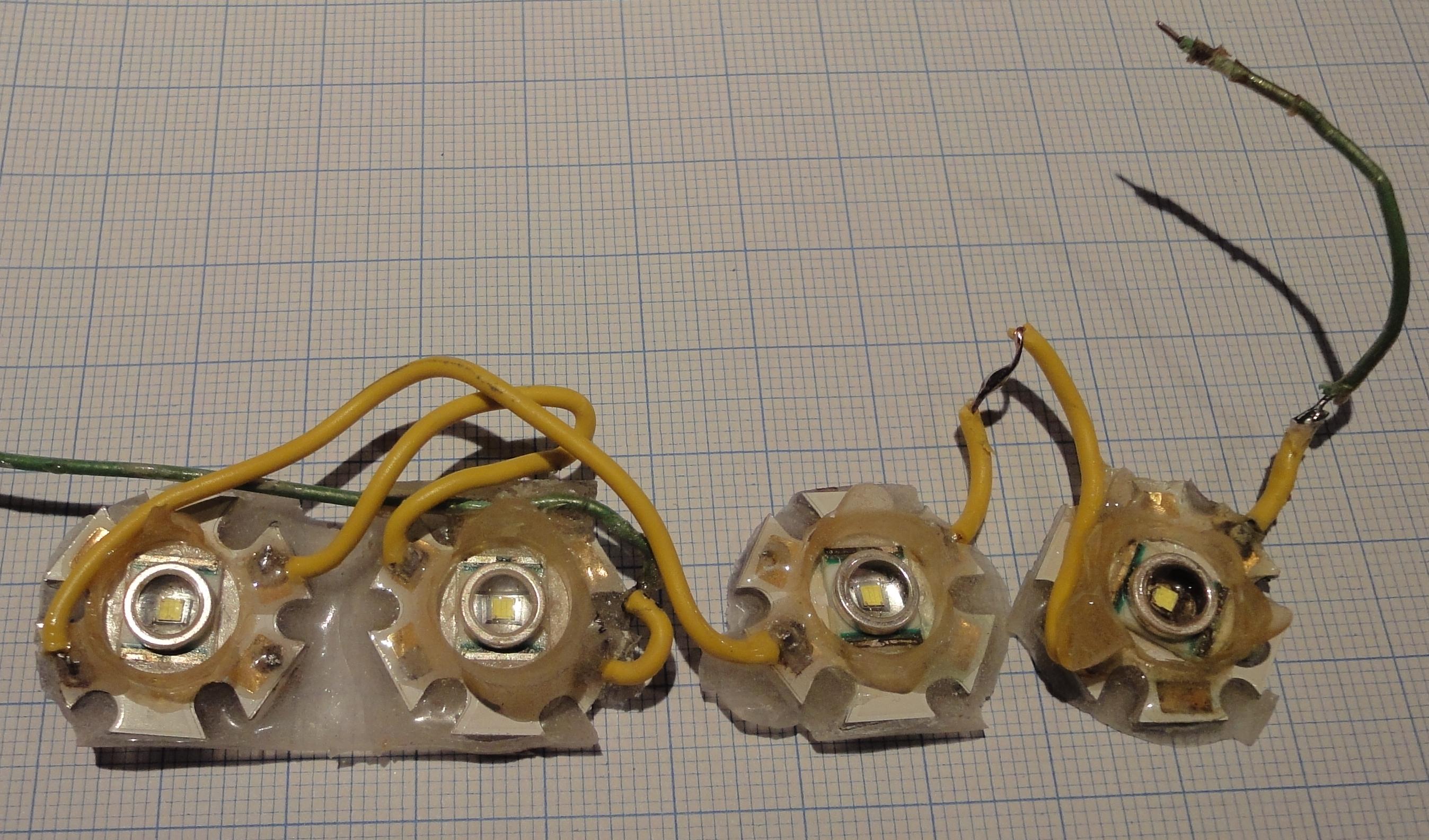

Rechter LED is defect met als gevolg een open verbinding.
groot103k, 1000x588
groter145k, 1200x705
best588k, 2696x1585 DSC-WX1 4.2mm 1/60 f/2.4 160, 2011-02-25 20:47:29
groot/lampkop-versie-2.jpg

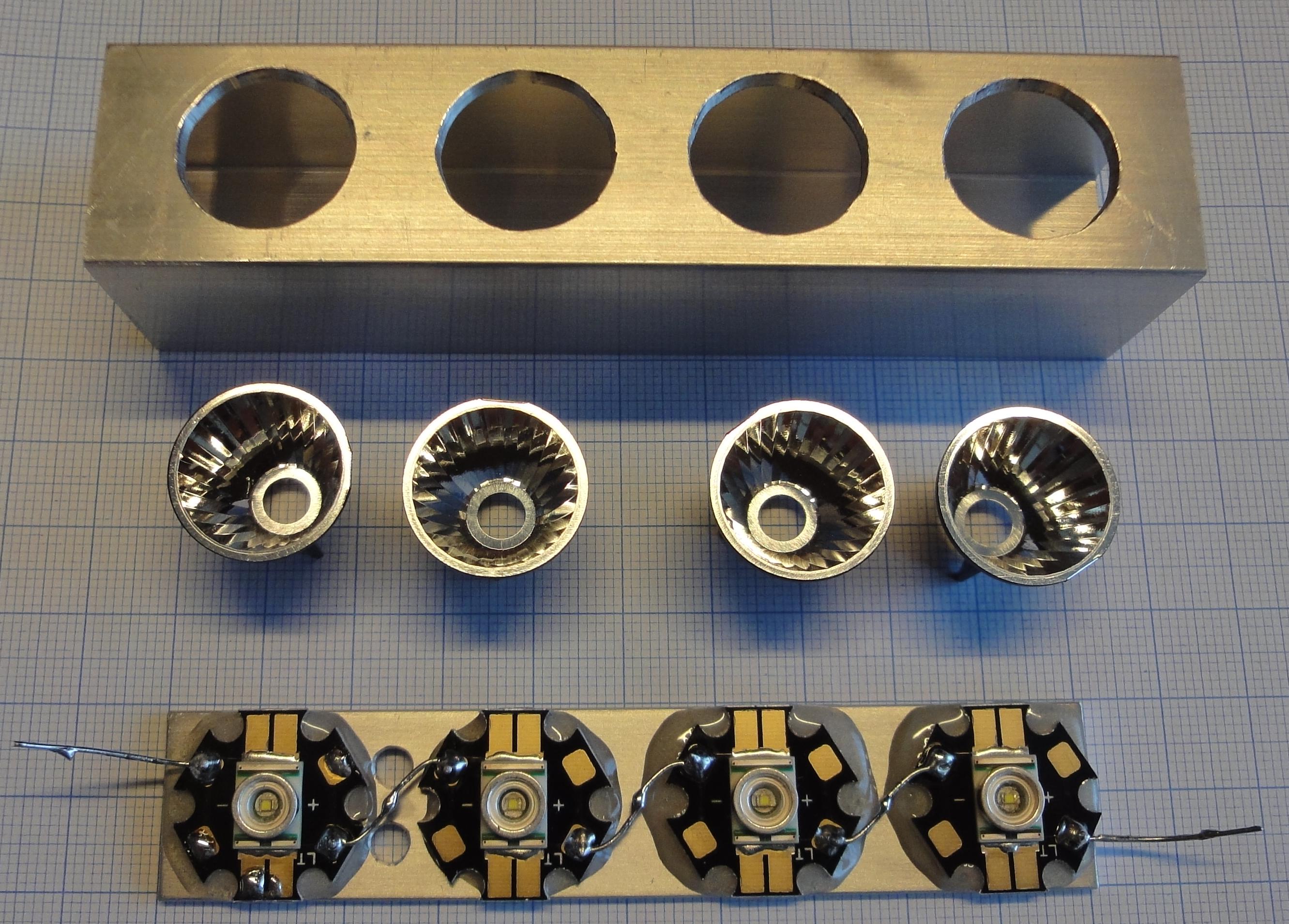

De nieuwe kop. betere reflectoren (Fraen FRC) en de primaire optiek van de LEDS verwijderd om een strakkere bundel te krijgen: FWHM is nu 5.6 graden.
groot124k, 1000x717
groter172k, 1200x860
best675k, 2663x1909 DSC-WX1 4.2mm 1/125 f/2.4 160, 2011-03-24 09:35:05

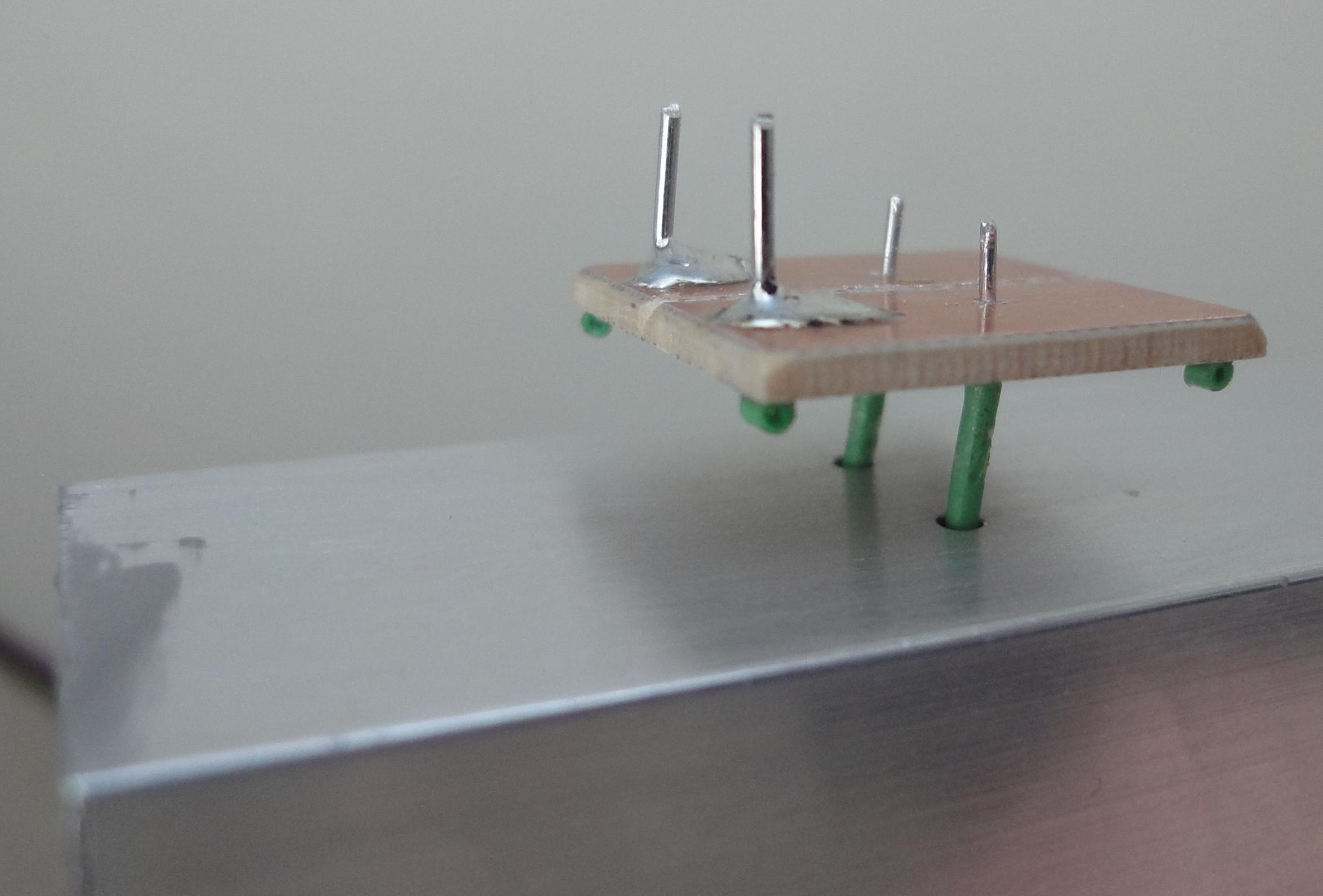

groot/lampkop-doorvoer.jpg
Het probleem opgelost: door stukjes isolatie tussen PCB en aluminium wordt de lijmlaag veel dikker en de constructie kan daardoor veel beter overweg met mechanische spanning veroorzaakt door temperatuurvariaties.
groot29k, 1000x677
groter42k, 1200x813
best223k, 2347x1590 DSC-WX1 4.2mm 1/200 f/2.4 160, 2011-03-27 11:31:35
